Способ неразрушающего контроля качества изделий

Способ неразрушающего контроля качества изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к области неразруш ающих методов контроля и может быть использовано для исследования изделий с помощью сигналов акустической и электромагнитной эмиссий. Целью изобретения является повьшение чувствительности и помехоустойчивости контроля за счет увеличения отношения сигнал/помеха в процессе контроля . С помощью пьезоэлектрического или электромагнитного излучателя большой мощности циклически нагружают изделие парой импульсов противоположной полярности и принимают сигнал акустической или электромагнитной эмиссии от развивающегося дефекта. При этом на приемник поступают кроме полезного сигнала сигналы помех, вызванных источником нагружения. Принятые сигналы когерентно суммируют. При этом полезный сигнал растет быстрее , чем сигналы, вызванные импульсным нагружением, так как последние имеют разную полярность и при когерентном сложении происходит их уменьшение . Чувствительность контроля при этом увеличивается в 10 Ig N раз,где N - число циклов нагружения. 2 ил. ю СЛ

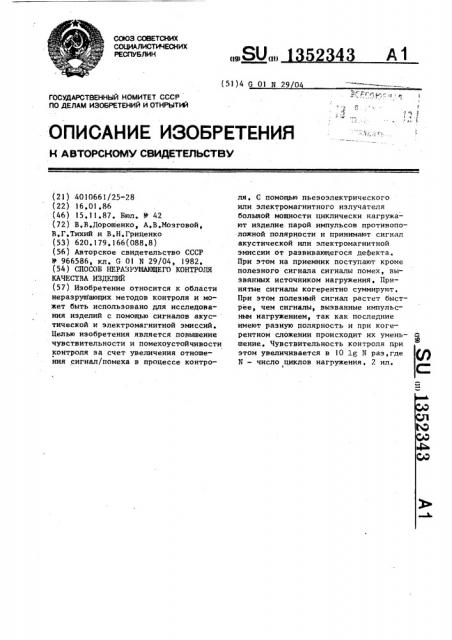

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕС(ВОБЛИН (19) (И) 43 A l (51)4 G 0) N 29 04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4010661/25-28 (22) 16 ° 01 ° 86 (46) 15,11.87. Бюл, У 42 (72) В.В,Дорошенко, А,В.Мозговой, В.Г.Тихий и В,Н.Гриценко (53) 620.179,166(088,8) (56) Авторское свидетельство СССР

М 966586> кл. 0 01 N 29/04, 1982, (54) СПОСОБ НЕРАЗРУШАЮЩЕГО KOHTPOJM

КАЧЕСТВА ИЗДЕЛИЙ (57) Изобретение относится к области неразрушающих методов контроля и может быть использовано для исследования изделий с помощью сигналов акустической и электромагнитной эмиссий.

Целью изобретения является повышение чувствительности и помехоустойчивости контроля за счет увеличения отношения сигнал/помеха в процессе контроля. C помощью пьезоэлектрического или электромагнитного излучателя большой мощности циклически нагружают изделие парой импульсов противоположной полярности и принимают сигнал акустической или электромагнитной эмиссии от развивающегося дефекта.

При этом на приемник поступают кроме полезного сигнала сигналы помех, вызванных источником нагружения. Принятые сигналы когерентно суммируют, При этом полезный сигнал растет быстрее, чем сигналы, вызванные импульсным нагружением, так как последние имеют разную полярность и при когерентном сложении происходит их умень- а

Ж шение, Чувствительность контроля при этом увеличивается в 10 lg N раз,где

N — - число циклов нагружения, 2 ил.

1 13Ы34

Изобретение относится к нераэрушающему контролю и может быть использовано для исследования сред с помощью сигналов акустической и электро.) магнитной эмиссий.

Целью изобретения является повышение чувствительности за счет уве, личения отношения сигнал/помеха в процессе контроля. 10

На фиг.1 представлена блок-схема устройства, реализующего способ неразрушающего контроля качества изделий; на фиг.2 — диаграммы последовательностей комплексных электромагнит- 15 но-акустических воздействий.

Устройство состоит из двух взаимно синхронизированных эхо-импульсных дефектоскопов 1 и 2, к первому иэ которых подключен совмещенный пьезоэлектрический преобразователь 3, а к второму — приемно-передающая антенна

4, Преобразователь 3 и антенна 4 установлены на исследуемом образце 5, выходы дефектоскопов подключены к вхо-25 дам микроЭВМ 6.

Устройство работает следующим образом.

Последовательность воздействий формируется, как показано на фиг.2. Для щ формирования первой половины последовательности задается определенное количество циклов накопления и включается зондирование.При этом в исследуемом материале создаются комплексные электромагнитно-акустические воздействия, принимаются соответственно преобразователем 3 и антенной 4 акустические и электромагнитные сигналы, которые накапливаются в соответствую- 40 щих синхронных накопителях дефектоскопов.По завершении последовательнос-, 3 2 ти зондирования первой половины серии переключается полярность импульсов, генерируемых генераторами зондирующих импульсов дефектоскопов, задается такое же количество циклов накопления и включается зондирование, При этом происходит компенсация когерентных помех, асинхронное накопление некогерентных и синхронное накопление сигналов, После окончания накопления информация иэ дефектоскопов передает ся в микроЭВМ 6, где определяется дефектность изделий.

Способ неразрушающего контроля позволяет повысить отношение сигнал/

/помеха в -111 раз, что эквивалентно повышению чувствительности на 10 1g N дБ, где И количество циклов нагружения, и регистрировать дефекты, которые известным способом не обнаружи- вались, формула изобретения

Способ неразрушающего кснтроля качества изделий, заключающийся в том, что воздействуют на контролируемое изделие путем его нагружения, измеряют электромагнитные и акустические сигналы, по наличия которых судят о присутствии дефекта, о т л и ч а юшийся тем, что, с целью повышения чувствительности и помехоустойчивости, осуществляют циклическое импульсное воздействие на иэделие парой одинаковых импульсов разной полярности, прфнимают сигналы между парой импульсов воздействия, когерентно их суммируют и по полученному результату судят о наличии дефекта, 1352343

Фиг. 1
