Реферат



¹ )35?40

Класс 4 с, 29 ссср

i

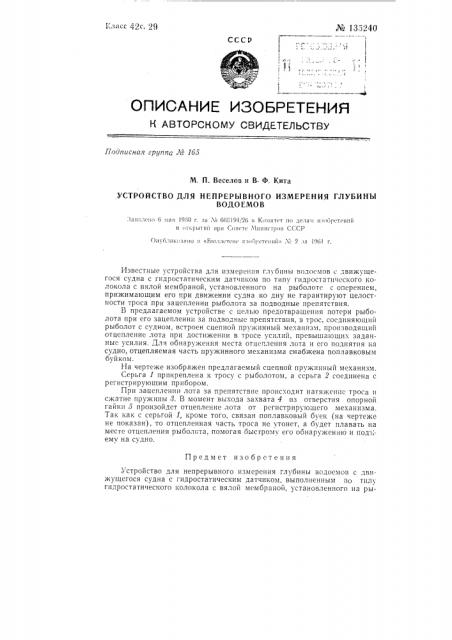

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Л3 165

М. П. Веселов и В. Ф. Кита

УСТРОЙСТВО ДЛЯ НЕПРЕРЫВНОГО ИЗМЕРЕНИЯ ГЛУБИНЫ

ВОДОЕМОВ .Iaи-,св ио 6 агав !96О г. ва ¹ 666 !9I j26 в Kiииитвт ио левая ивоврвтвии!! в открыл ой ири Совете и!1и ивтров СССР

Счix 6. Ilil « iEHilo и ((F)«). I. i|.т il и:«>пj втви ив;) ¹ 2 ва i6 I

Известные устройства для измерения глубины водоемов с ",Bèæóùåгося судна с гидростатическим датчиком по типу гидростатнчсского колокола с вялой мембраной, установленного на рыболотс с оперением, прижимающим его при движении судна ко дну не гарантируют целостности троса при зацеплении рыболота за подводные препятствия.

В предлагаемом устройстве с целью предотвращения потери рыболота при его зацеплении за подводныс препятствия, в трос, сосдиняющнй рыболот с судном, встроен сцепной пружинный механизм, производящий отцспление лота при достижении в тросе усилий, прсвыша!ощих заданныс усилия. Для обнаружения места отцепления лота и его поднятия на судно, отцепляемая часть пружинного механизма снабжена поплавковым буйком.

На чертеже изображен предлагаемый сцепной пружинньш механизм.

Серьга 1 прикреплена к тросу с рыболотом, а серьга 2 соединена с регистрирующим прибором.

При зацеплении лота за препятствие происходит натяжение троса и сжатие пружины 3. В момент выхода захвата 4 из отверстия опорной гайки 5 произойдст отцепление лота от регистрирующего механизма.

Т3К как с серьгoH 1, кроме Tol o, связан IIQII 13BKQBbIH б jpI((HB RepTeKe не показан), то отцепленная часть троса не утонет, а будет плавать на местс отцепления рыболота, помогая оыстрому его обнаружению и подт-,— ему на судно.

Предмет изобретения

Устройство для непрерывного измерения глубины водоемов с движущегося судна с гндростатическим датчиком, выполненным по типу гидростатического колокола с вялой мембраной, установленного на ры— — 2— болоте с оперением, прижимающим его при движении ко дну, о т л ич а ю щ с е с я тем, что, с целью предотвращения потери рыболота при зацеплении за подводное препятствие, в трос, связывающий рыболот с Ilpo мерным судном, включен сцепной пружинный механизм, расс:ièòd!(!(6(ö на отцспку лота при величине усилий в тросе превышающей но1пмаль1(у1о, а рь(болот снабжен поплавковым буйком, указывающим место отцспл(нпя рыболота, 5 4
