Волноводный компенсатор

Волноводный компенсатор

Иллюстрации

Показать все

Реферат



Изобретение м. б. использовано в направляющих линия.х связи для уменьшения искажений передаваемых сигналов в широком диапазоне электромагнитньЕХ волн путем увеличения задержки низких мод. За коллимирующим объективом с зеркалами I, 2 и перед фокусирующим объективом с зеркалами 7, 8 размещены идентичные зеркальные объективы, выполненные по схеме Мерсена и образованные соответственно зеркалами 3, 4 и 5, 6. Высшие моды собственных волн в-вода 11 передаются в виде полого пучка системой положительных аксиконов 9, 10 в выходной в-вод 12. Низшие моды собственных волн поступают в в-вод 12 после прохождения через зеркала 1-8, представляющие собой блок временной задержки . 1 ил. 72 СО СП ISO N оо оо

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

„.SU„„1352433 (5и4 G 02 В 626

KB о„.,> R,13,1В!

ЬИЫК0.": 4 !

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АBTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 4052413/24- 0 (22) 09. 04. 86 (46) !5.! 1.87. Бюл. № 42 (75) Г. И. Ежов (53) 535.813 (088.8) (56) Патент США ¹ 3980391, кл. 350/96, опублик. 1976.

Авторское свидетельство СССР № 1182468, кл. G 02 В 6/26, 1984. (54) ВОЛ НОВ ОДН Ы Г! КОМП ЕНСАТОР (57) Изобретение м. о. использовано в направляющих линиях связи для уменьшения искажений передаваемых сигналов в широком диапазоне электромагнитных волн путем увеличения задержки низких мод. За коллимирующим объективом с зеркалами 1, 2 и перед фокусирующим объективом с зеркалами 7, 8 размещены идентичные зеркальные объективы, выполненные по схеме

Мерсена и образованные соответственно зеркалами 3, 4 и 5, 6. Высшие моды собственных волн в-вода 1! передаются в виде полого пучка системой положительных аксиконов 9, 10 в выходной в-вод 12. Низшие моды собственных волн поступают в в-вод

12 после прохождения через зеркала 1 — 8, представляющие собой блок временной задержки. 1 ил.

1352433

Формула изобретения

Составитель В. Кравченко

Реда ктор A. О га р Техрсд И. Верес Корректор И. Эрдейи

За ка з 5272146 Тираж 522 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1! 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к электронике и оптике и может быть использовано для уменьшения искажений передаваемых сигналов в направляющих линиях связи в широком диапазоне электромагнитных волн от сверхвысоких частот до оптических включительно (в области отсутствия дисперсии передаваемых частот).

Цель изобретения — уменьшение искажения передаваемого сигнала путем увеличения задержки низших мод.

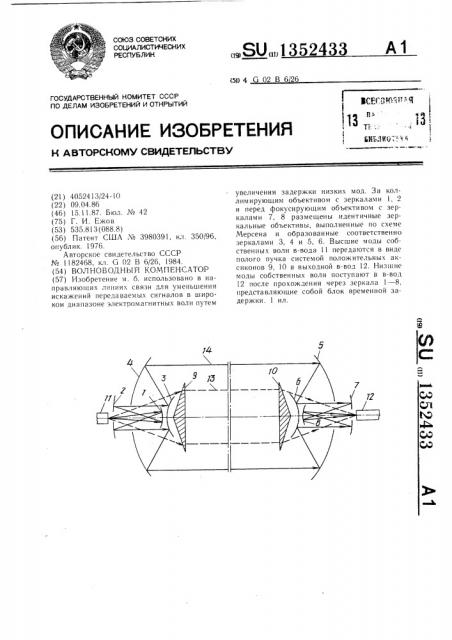

На чертеже представлена оптическая схема устройства.

Волноводный компенсатор содержит установленные последовательно по ходу пучка низших мод и соосно коллимирующий объектив, выполненный по схеме Грегори и образованный зеркалами 1 и 2, два идентичных объектива, выполненные по схеме Мерсена и образованные соответственно зеркалами 3, 4 и 5, 6, и фокусирующий объектив, идентичный колли мирующему и образованный зеркалами 7 и 8. По ходу пучка мод высшего порядка между вторичными зеркалами 3 и 6 объективов Мерсена размещены два идентичных положительных аксикона 9 и 10, диаметр которых больше диаметра зеркал 3 и 6. Главные зеркала 4 и 5 объективов Мерсена установлены в пространстве между зеркалами 1 и 2, а также 7 и 8 соответствующих объективов Грегори, в фокусах которых размещены торцы сопрягаемых волноводов 1! и 12.

Волноводный компенсатор работает следующим образом.

Собственные волны волновода 1! выходят из него с угловым дискретным спектром.

При этом низшие типы собственных волн имеют меньшие углы, а высшие типы

2 большие углы с осью устройства, поэтому последние, минуя все зеркала, передаются в виде полого пучка системой положительных аксиконов 9 и 10 в выходной волновод 12 под тем же углом, под которым они вышли из входного волновода 11. Траектория прохождения высших типов собственных волн показана пунктирной линией 13. Низшие типы собственных волн проходят через зеркала 1- — 8, образующие объективы по

10 схемам Грегори-Мерсена — Мерсена-Грегори и представляюгцие собой блок временной задержки (траектория прохождения низших типов собственных волн показана сплошной линией 14), и поступают в выходной волновод 12 также с сохранением угла, который они имели на выходе входного волновода 11.

Волноводный компенсатор, содержащий

2О установленные последовательно и соосно зеркальный коллимирующий объектив, два идентичных положительных аксикона и зеркальный фокусирующий объектив, идентичный колл им ирующему, отличающийся

g5 тем, что, с целью уменьшения искажения передаваемого сигнала путем увеличения задержки низких мод, в него введены два идентичных зеркальных объектива, выполненные IIQ схеме Мерсена, первый из которых установлен за коллимирующим объекЗ0 тивом по ходу пучка, а второй — перед фокусирующим объективом, коллимируюгций и фокусирующий объективы выполнены ио схеме Грегори, главные зеркала объективов Мерсена установлены в пространстве мсжду зеркалами соответствующих объект тивов Грегори, а диаметр вторичных зеркал объективов Мерсена меньше диаметра акси конов.
