Реферат



Изобретение относится к электротехнике . Целью изобретения является повьппение надежности и упрощение конструкции электрического соединитёля. Узел закрепления изолятора в обойме выполнен в виде перемычки, образованной двумя сквозными прорезями в стенке обоймы, деформированной внутрь, и ответного паза на боковой поверхности изолятора, взаимодействующих между собой. Это позволяет надежно закрепить пакет изоляторов в обойме. Деформация заранее образованных перемычек позволяет искл сучить нагрузки на изолятор и избежать его растрескивание. Использование узла закрепления изолятора в обойме под фиксацию ключа при предварительной ориентации позволяет уменьшить трудоемкость изготовления за счет того, что отпадает необходимость выполнения специальных отверстий в обойме. 4 ил. i (Л со ел ьо ел vl 00

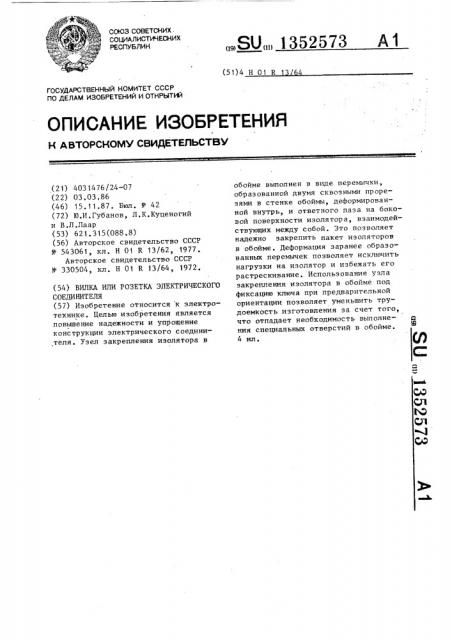

СОЮЗ СОВЕТСНИХ .

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51) 4 H 01

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ ХОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4031476/24-07 (22) 03.03.86 (46) 15.11.87. Вюл. №- 42 (72) Ю.И.Губанов, Л.К.Куценогий и В.Л.Лаар (53) 621.315(088.8) (56) Авторское свидетельство СССР № 543061, кл. Н 01 R 13/62, 1977.

Авторское свидетельство СССР

¹ 330504, кл. Н 01 R 13/64, 1972. (54) ВИЛКА ИЛИ РОЗЕТКА ЭЛЕКТРИЧЕСКОГО

СОЕДИНИТЕЛЯ (57) Изобретение относится к электротехнике. Целью изобретения является повышение надежности и упрощение конструкции электрического соединителя. Узел закрепления изолятора в

„„SU„„1352573 А 1 ббойме выполнен в виде перемычки, образованной двумя сквозными прорезями в стенке обоймы, деформированной внутрь, и ответного паза на боковой поверхности изолятора, взаимодействующих между собой. Это позволяет надежно закрепить пакет изоляторов в обойме. Деформация заранее образованных перемычек позволяет исключить нагрузки на изолятор и избежать его растрескивание. Использование узла закрепления изолятора в обойме под фиксацию ключа при предварительной ориентации позволяет уменыпить трудоемкость изготовления за счет того, что отпадает необходимость выполнения специальных отверстий в обойме.

4 ил.

1352573

Изобретение относится к электротехнике.

Целью изобретения является повышение надежности и упрощение конст5 р ук ции с оеди ни тел я .

На фиг.1 показано сечение электрического соединителя; на фиг.2 вид розетки электрического соединителя со стороны подсоединения ответной части; на фиг.3 — узел I на фиг.2; на фиг.4 — розетка электрического- соединителя.

Розетка содержит корпус 1, пакет

2 изоляторов с контактными элементами 3, обойму 4, узел 5 закрепления изолятора в обойме, узел 6 закрепления проводов. Узел закрепления изолятора совмещен с узлом предварительной ориентации и выполнен в виде пе- 2р ремычки 7, образованной двумя сквозными прорезями 8 в стенке обоймы 4, и ответного паза 9 под эту перемычку на боковой поверхности одного из изоляторов, шириной не менее ширины 25 перемычки. Форма и размеры паза 9 обусловлены формой и размерами перемьгчки 7. В процессе сборки розетки пакет 2 изоляторов, собранный с контактными элементами 3, вставляет- ч0 ся в обойму 4 до упора изолятора в .кольцевой бурт 10 обоймы 4 и деформируется перемычка 7 в полость паза

9 изолятора с обеспечением зазора . между дном паза и внутренней поверх ностью перемычки. Обойма 4 установлена в корпус 1 .с возможностью ограниченного в пределах паза 11 корпуса осевого перемещения и вращения и закреплена от выпадания пружинным коль- 4р цом 12.

Устройство работает следующим образом.

При сочленении соединителя, части которого жестко установлены на сты- 4 5 куемых агрегатах, соединительную гайку 13 сдвигают в сторону узла закрепления проводов и, используя полость

14, образованную при деформации перемычки 7, для фиксации специального 5О ключа производят предварительную ориентацию осевым перемещением и поворотом обоймы в пределах паза 11 корпуса, совмещая шпоночный паз 15 розетки со шпонкой ответной частью. Затем сдвигают соединительную гайку 13 в обратном направлении и ее вращением производят сочленение с ответной частью. Осевое усилие, возникающее на изоляторе при сочленении, передается через изолятор в кольцевой бурт I0 обоймы 4, при расчленении — через паэ на изоляторе на перемычку и перемычка удерживает изолятор от осевого перемещения.

Выполнение узла закрепления изолятора в обойме в виде перемычки, образованной двумя сквозными прорезями в стенке обоймы в направлении, перпендикулярном к оси по направляющей,на части ее длины, деформированной внутрь, и ответного паза на боковой поверхности изолятора перпендикулярно к его оси, шириной не менее ширины перемычки, взаимодействующих между собой, позволяет надежно закрепить пакет изоляторов в обойме, вместе с тем деформация только заранее образованных прорезями перемычек позволяет исключить нагрузки на изолятор и за счет этого избежать растрескивания изолятора.

Использование узла з акрепления изолятора в обойме под фиксацию ключа при предварительной ориентации позволяет уменьшить трудоемкость изготовления и упростить конструкцию соединений за счет того, что- отпадает необходимость выполнения специальных отверстий в обойме.

Формула изобретения

Вилка или розетка электрического соединителя, содержащая корпус, обойму с установленным в ней пакетом изоляторов и контактными элементами, узел закрепления проводов, узел закрепления изолятора в обойме, узел предварительной ориентации, средства для предотвращения неправильного сочленения, о т л и ч а ю щ а.я с я тем, что, с целью повышения надежности и упрощения конструкции, узел крепления изолятора в обойме и узел предварительной ориентации выполнены в виде перемычки, образованной двумя сквозными прорезями в стенке обоймы в направлении, перпендикулярном к . оси по направляющей, на части ее длины, деформированной внутрь, и ответного паза под перемычку, выполненного на боковой поверхности изолятора перпендикулярно к его оси, шириной не менее ширины перемычки, взаимодействующих между собой, 1352573 фиР3
