Высоковольтный стабилизированный источник постоянного напряжения

Высоковольтный стабилизированный источник постоянного напряжения

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может найти применение при построении высоковольтных систем электроснабжения. Цель изобретения - улучшение массогабаритных показателей и повышение КПД. Устр-во содержит разделительные трансформаторы (РТ) 1.1-1.4, регулируемые инверторы 6.1-6.4, выходные трансформаторы 8.1-8.4, высоковольтные выпрямители 9.1-9.4. Соединение экранов РТ 1.2 и первого выходного трансформатора 8.1 позволяет выполнить РТ 1.1 непотенциальным . Подключение регулируюш;их .инверторов 6.1-6.4 на вторичной стороне трансформаторов 1.1-1.4 уменьшает потери в них. I ил. сл ЛЛ

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (11) 151) 4 H 02 M 3/335

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3465403/24-07 (22) 26.07.82 (46) 15.11.87. Бюл. М 42 (72) И.Е.Никитин, Г.В.Огнев, В.Г.Костиков,В.А.Вуколов, Н.А.Филимонов и Н.В.Секлетов (53) 621.314.57 (088.8) (56) Авторское свидетельство СССР

9 741387, кл. Н 02 M 3/335, 1978.

Техника высоких напряжений. /Под ред. M.Â.Êîñòåíêî. M. Высшая школа, 1973, с.469, рис. 16.8. (54) ВЫСОКОВОЛЬТНЫЙ СТАБИЛИЗИРОВАННЫЙ ИСТОЧНИК ПОСТОЯННОГО НАПРЯЖЕНИЯ (57) Изобретение относится к электротехнике и может найти применение при построении высоковольтных систем электроснабжения. Цель изобретения— улучшение массогабаритных показателей и повышение КПД. Устр-во содержит разделительные трансформаторы (РТ) 1.1-1.4, регулируемые инверторы

6.1-6.4, выходные трансформаторы

8 ° 1-8.4, высоковольтные выпрямители

9.1-9.4. Соединение экранов PT 1.2 и первого выходного трансформатора

8.1 позволяет выполнить PT 1.1 непотенциальным. Подключение регулирующих инверторов 6.1-6.4 на вторичной стороне трансформаторов 1.1-1.4 уменьшает потери в них. 1 ил.

Устройство работает следующим образом.

Напряжение сети с входных зажимов

3,4 поступает на первичные обмотки

2.1 и 2.2 первого 1.1 и второго 1.2 разделительных трансформаторов. Со

1 .13525

Изобретение относится к электротехнике и может найти применение при построении высоковольтных систем электроснабжения.

Цель изобретения — улучшение массогабаритных показателей и повыше-ние КПД.

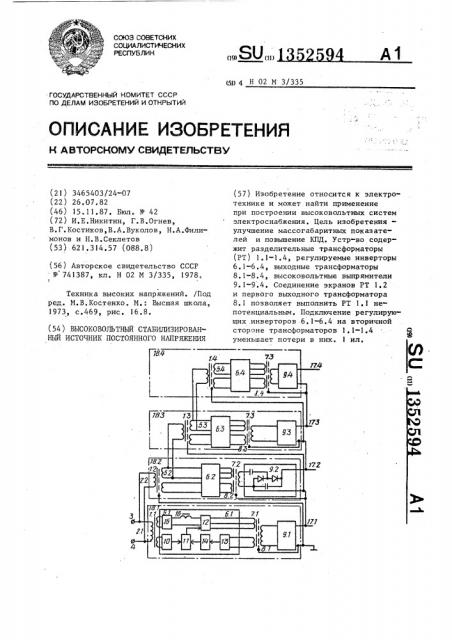

На чертеже приведена функциональная блок-схема высоковольтного ста- 10 билизированного источника постояннога напряжения, выполненного из пяти преобразовательных ячеек (n = 4).

Устройство содержит разделительные трансформаторы 1.1-1.4, первый 15

1.1 из которых выполнен непотенциальным и поэтому не содержит экрана. Первичные обмотки 2.1 и 2.2 трансформаторов 1.1 и 1.2 подключены к выходным зажимам 3,4 источника 20 электроснабжения. Вторичные обмотки

5.1-5.4 через регуляторы напряжения в виде регулируемых инверторов

6,1-6.4 подключены к первичным обмоткам 7.1-7.4 соответствующих выходных трансформаторов 8.1-8.4, к вторичным обмоткам которых подключены соответствующие высоковольтные выпрямители с фильтрами 9.1-9.4. Каждый из регулируемых .инверторов состоит. из вспомогательного выпрямителя 10 узла 11 управления, силового усилителя 12 мощности, выпрямителя 13 обратной связи и усилителя 14 цепи обратной связи. 35

Вторичные обмотки разделительных трансформаторов 1 через силовой выпрямитель 15 и дроссель 16 подключены к усилителю 12 мощности.

Разделительные трансформаторы 40

1 .2-1.4, начиная с второй ячейки, выполнены потенциальными и их экраны соединены с непотенциальными выходами предыдущих ячеек 17,1-17 ° 4. Выходы высоковольтных выпрямителей 9.1

9.4 образуют выходы соответствующих ячеек 17.1-17.4.

Экраны высоковольтных выходных трансформаторов 8.1-8.4 соединены с непотенциальными выходами соответст- Во вующих ячеек 17.1-17.4, 18.1-18.4преобразовательные ячейки.

94 2 вторичных обмоток 5.1 и 5.2 через силовой выпрямитель 15 и дроссель 16 напряжение поступает на вход усилителя 12 мощности и далее на первичные обмотки 7.1 и 7 ° 2 высоковольтных выходных трансформаторов 8.! и 8,2.

Высокое напряжение поступает на выпрямитель с фильтром 9.1 и 9.2 и далее на выходы 17.1-17.2 ячейки. Вспомогательный выпрямитель 10, узел 11 управления, выпрямитель 13 обратной связи и усилитель 14 обратной связи осуществляют регулирование инвертора г таким образом,что выходное напряжение ячейки стабильно.

Разделительные трансформаторы

1.2-1.4, начиная с второй ячейки, соединены каскадно, а экраны указанных трансформаторов подключены к непотенциальным выводам предыдущей ячейки. Это позволяет в случае пробоя в одном из трансформаторов

1.2-1.4 защитить предыдущую ячейку и, в конечном итоге, сеть.

Подключение экранов высоковольтных выходных трансформаторов 8.1

8.4 к непотенциальным выводам своей ячейки позволяет защитить в случае пробоя регулирующие инверторы 6.1

6.4.

Соединение экранов второго разделительного трансформатора 1.2 и первого высоковольтного трансформатора 8.1 с непотенциальным выводом первой ячейки позволяет выполнить первый разделительный трансформатор

1.1 непотенциальным, что улучшает массогабаритные показатели. Установка регулирующих инверторов 6.1-6.4 на вторичной стороне разделительных трансформаторов 1.1-1.4 позволяет уменьшить их установочную мощность, а следовательно, уменьшить потери в них, что в конечном итоге повышает КПД устройства и снижает в целом его массу.

Формула изобретения

Высоковольтный ст абилизированный источник постоянного напряжения, со- держащий регулятор напряжения, И преобразовательных ячеек, соединенных по выходу последовательно, каждая из ячеек содержит разделительный трансформатор, вторичной обмоткой связанной с первичной обмоткой выходного высоковольтного трансформатора, к вторичной обмотке которого

Составитель А.Селезнев

Техред . М. Ходанич

Корректор В.1ирняк

Редактор Н. Слободяник йИ

Заказ 5573/54 Тираж 659

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Подписное

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4 з 13525 подключен высоковольтнйй выпрямитель с фильтром, при этом выходы последнего образуют выход соответствующей ячейки, а разделительные трансформаторы каждой ячейки, начиная со второй относительно общего вывода, выполнены потенциальными с экранами и соединены так, что вторичная обмотка разделительного трансформатора 1О предыдущей ячейки соединена параллельно с первичной обмоткой разделительного трансформатора последующей ячейки, отличающийся тем, что, с целью повышения массогабарит- 15 иым показателей и КПД, разделительный трансформатор первой относительно общего вывода ячейки, выполнен непотенциальным, а его первичная обмотка соединена параллельно с первичной обмоткой разделительного трансформатора второй ячейки и входным выводом источника электроснабжения, причем экраны разделительных потен- циальных трансформаторов каждой ячейки соединены с непотенциальным вы1 ходным выводом предыдущей ячейки, экраны выходных высоковольтных трансформаторов - с непотенциальным выводом своей ячейки, в регулятор напряжения выполнен в виде и регулируемых инверторов, через каждый из которых осуществлена указанная связь между вторичной обмоткой разделительного трансформатора и первичной обмоткой выходного трансформатора соответствующей ячейки.
