Реферат



Изобретение относится к получению и переработке полимерных материалов и может быть использовано при получении синтетического каучука. Целью изобретения является повышение качества получаемой готовой смеси и повышение производительности смесителя при введении дополнительных компонентов. Смеситель содержит корпус с камерой смешения и патрубками для подачи основных компонентов и вывода готовой смеси и соосно установленный в корпусе приводной вал, на котором жестко закреплено центробежное колесо с лопатками . Смеситель снабжен дополнительными патрубками для подачи дополнительных компонентов. Оси дополнительных патрубков параллельны оси корпуса смесителя, а выходные концы их размеш,ены в проточках, которые выполнены в лопатках центробежного колеса по его периферии. Основные компоненты подаются через патрубок в смесительную камеру. Попадая на лопатки врашаюшегося центробежного колеса, основные компоненты, закручиваясь с высокой скоростью, отбрасываются к периферии центробежного колеса и выводятся через выходной патрубок. Через дополнительные патрубки подаются дополнительные компоненты , которые реагируют с основными. В связи с тем, что выходные концы дополнительных патрубков размешены в. проточках , выполненных в лопатках по периферии центробежного колеса, дополнительные компоненты поступают в зону высоких скоростей , в результате чего происходит интенсивное смешение и быстрый вывод готовой смеси из смесителя, что исключает возможность полного протекания реакции и обеспечивает надежную работу смесителя. 2 ил. В (Л со сд со N со го

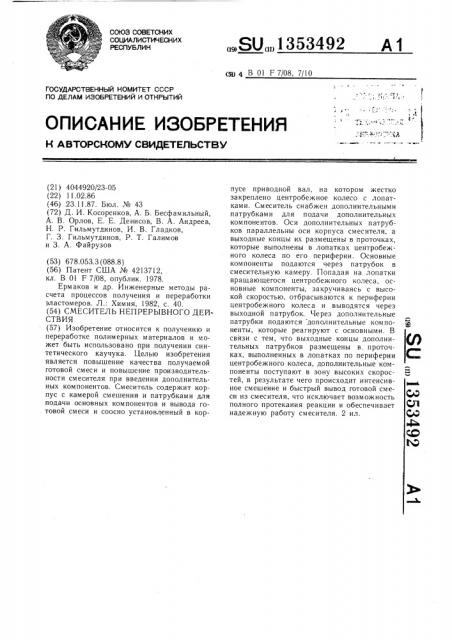

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1353492

А1 (5ц 4 В 01 F 7/08, 7/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А BTOPCHGMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4044920/23-05 (22) 1 1.02.86 (46) 23.11.87. Бюл. № 43 (72) Д. И. Косоренков, А. Б. Бесфамильный, А. В. Орлов, Е. Е. Денисов, В. А. Андреев, Н. P Гильмутдинов, И. В. Гладков, Г. 3. Гильмутдинов, P. Т. Галимов и 3. А. Файрузов (53) 678.053.3 (088.8) (56) Патент США № 4213712, кл. В 01 F 7/08, опублик. 1978.

Ермаков и др. Инженерные методы расчета процессов получения и переработки эластомеров. Л.: Химия, 1982, с. 40. (54) СМЕСИТЕЛЬ НЕПРЕРЫВНОГО ДЕЙСТВИЯ (57) Изобретение относится к получению и переработке полимерных материалов и может быть использовано при получении синтетического каучука. Целью изобретения является повышение качества получаемой готовой смеси и повышение производительности смесителя при введении дополнительных компонентов. Смеситель содержит корпус с камерой смешения и патрубками для подачи основных компонентов и вывода готовой смеси и соосно установленный в корпусе приводной вал, на котором жестко закреплено центробежное колесо с лопатками. Смеситель снабжен дополнительными патрубками для подачи дополнительных компонентов. Оси дополнительных патрубков параллельны оси корпуса смесителя, а выходные концы их размещены в проточках, которые выполнены в лопатках центробежного колеса по его периферии. Основные компоненты подаются через патрубок в смесительную камеру. Попадая на лопатки вращающегося центробежного колеса, основные компоненты, закручиваясь с высокой скоростью, отбрасываются к периферии центробежного колеса и выводятся через выходной патрубок. Через дополнительные патрубки подаются дополнительные компоненты, которые реагируют с основными. В связи с тем, что выходные концы дополнительных патрубков размещены в, проточках, выполненных в лопатках по периферии центробежного колеса, дополнительные компоненты поступают в зону высоких скоростей, в результате чего происходит интенсивное смешение и быстрый вывод готовой смеси из смесителя, что исключает возможность полного протекания реакции и обеспечивает надежную работу смесителя. 2 ил.

1353492

Изобретение относится к области получения и переработки полимерных материалов и может быть использовано при получении синтетического каучука.

Целью изобретения является повышение качества получаемой готовой смеси и повышение производительности смесителя при введении дополнительных компонентов.

На фиг. 1 изображен смеситель непрерывного действия, общий вид; на фиг. 2 — вид 1О

А на фиг. 1.

Смеситель непрерывного действия содержит корпус 1 с камерой 2 смешения и патрубками 3 и 4 соответственно для подачи основных компонентов и выгрузки готовой смеси. В корпусе 1 соосно установлен при- 15 водной вал 5, на котором жестко закреплено центробежное колесо 6 с лопатками 7 (привод не показан) . Патрубок 3 размещен соосно корпусу 1. Смеситель снабжен дополнительными патрубками 8 с входными отверстиями 9 и выходными концами 10 для подачи по меньшей мере одного из дополнительных компонентов. Оси дополнительных патрубков 8 параллельны оси корпуса 1 смесителя. В лопатках 7 выполнены проточки 11, в которых размещены выходные концы 10 до- 25 полнительных патрубков 8. Проточки 11 выполнены по периферии центробежного колеса 6.

Смеситель работает следующим обра- 3О зом.

Основные компоненты (шихта) подаются через патрубок 3 в камеру 2 смешения корпуса 1. Попадая на лопатки 7 вращающегося центробежного колеса 6, шихта за счет центробежных сил, закручиваясь с высо- 35 кой скоростью, отбрасывается к периферии центробежного колеса 6 и выводится через патрубок 4. Через дополнительные патрубки 8 подаются дополнительные компоненты, которые реагируют с шихтой. В связи с тем, что выходные концы 10 дополнительных патрубков 8 размещены в проточных 11, выполненных в лопатках 7 по периферии центробежного колеса, дополнительный компонент поступает в зону высоких скоростей вблизи выходного отверстия. В этом месте шихта имеет высокую окружную скорость, что обеспечивает интенсивное смешение. Помимо высокой окружной скорости шихта имеет высокую линейную скорость движения в направлении к патрубку 4. Благодаря этому, а также за счет того, что расстояние между патрубками 4 и 8 мало, время контакта шихты с дополнительными компонентами незначительно и реакция не успевает протекать, что обеспечивает надежную работу смесителя, исключая забивку патрубка 4.

Формула изобретение

См еситель непрерывного действия, содержащий корпус с камерой смешения и патрубками для подачи основных компонентов и выгрузки готовой смеси, соосно установленный в корпусе приводной вал, на котором жестко закреплено центробежное колесо с лопатками, причем патрубок для подачи основных компонентов размещен соосно корпусу смесителя, отличающийся тем, что, с целью повышения качества получаемой готовой смеси и повышения производительности смесителя при введении дополнительных компонентов, смеситель снабжен дополнительными патрубками с входными отверстиями и выходными концами для подачи по меньшей мере одного из дополнительных компонентов в смеситель, причем оси дополнительных патрубков параллельны оси корпуса смесителя, а выходные концы их размещены в проточках, которые выполнены в лопатках центробежного колеса по его периферии.

1353492

<0

Составитель В. Ларютин

Редактор Л. Гратилло Техред И. Верес Корректор И. Эрдейи

Заказ 5310/9 Тираж 565 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
