Установка для приготовления мелкодисперсных высокостойких эмульсий флотореагентов

Установка для приготовления мелкодисперсных высокостойких эмульсий флотореагентов

Иллюстрации

Показать все

Реферат



Изобретение относится к установкам для нриготовления эмульсий в поле упругих колебаний ультразвукового диапазона при обогащении полезных ископаемых и может использоваться в отраслях промышленности, где осуществляется гомогенизация и массообмен. Цель - повышение флотоактивности реагентов. Установка включает питающие емкости 1 и 2, насос 3, последовательно установленные эмульгирующие устройства 7 и 8, соединенные трубопроводами 12. Паронагреватель 6 соединен с вихревой камерой первого ультразвукового эмульгирующего устройства 7, а электрохимическая ячейка 9 с источником постоянного тока 10 соединена с вторым эмульгирующим устройством 8. Получают концентрат с содержанием полезного компонента 89,20% и извлечением 38,6%. 1 ил., 1 табл. о (Л п°р ,., :Э т, 12 со СД оо 4 СО 4 :Э J5 тех.нологическии процесс т, 13

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51) 4 В 01 F 11 02 р

I p

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3992332/31-26 (22) 20.12.85 (46) 23.11.87. Бюл. № 43 (71) Институт металлургии и обогащения

АН КазССР (72) М. P. Шаутенов, В. Г. Варламов, Ю. В. Малахов, В. А. Чантурия и М. P. Жолшибекова (53) 66.063.612 (088.8) (56) Байшулаков А. А., Соколов М. А., Варламов В. Г., Ермолаев В. М. Ультразвуковое эмульгирование олеиновой кислоты, таллового масла, АНП-2 на Вишневогорской и Лянгарской обогатительных фабриках.—

Горный журнал, 1966, № 12.

Авторское свидетельство СССР № 507343, кл. В 01 F 11/02, 1973.

Авторское свидетельство СССР № 990284, кл. В 01 F 11/02, 1981. (54) УСТАНОВКА ДЛЯ ПРИГОТОВЛЕНИЯ МЕЛКОДИСПЕРСНЫХ ВЫСОКО„„SU„„1353494 А 1

СТОЛКИХ ЭМУЛЬСИИ" ФЛОТОРЕАГЕНТОВ (57) Изобретение относится к установкам для приготовления эмульсий в поле упругих колебаний ультразвукового диапазона при обогащении полезных ископаемых и может использоваться в отраслях промышленности, где осуществляется гомогенизация и массообмен. Цель — повышение флотоактивности реагентов. Установка включает питающие емкости 1 и 2, насос 3, последовательно установленные эмульгирующие устройства 7 и 8, соединенные трубопроводами 12. Паронагреватель 6 соединен с вихревой камерой первого ультразвукового эмульгирующего устройства 7, а электрохимическая ячейка 9 с источником постоянного тока 10 соединена с вторым эмульгирующим устройством 8.

Получают концентрат с содержанием полезного компонента 89,20% и извлечением

38,6%. 1 ил., 1 табл.

1353494

10 l5

Формула изобретения

Изобретение относится к установкам для приготовления эмульсий в поле упругих колебаний ультразвукового диапазона при обогащении полезных ископаемых и может быть использовано в химической, пищевой и других отраслях промышленности, где осуществляются гомогенизация и массообмен.

Целью изобретения является повышение флотоактивности реагентов.

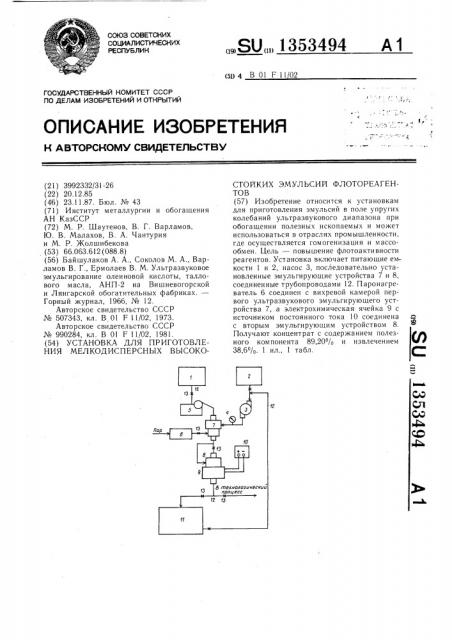

На чертеже изображена схема предлагаемой установки.

Установка для приготовления мелкодисперсных высокостойких эмульсий флотационных реагентов состоит из питающих емкостей 1 и 2 соответственно для реагента и воды, насоса 3, установленного после него манометра 4, реагентного дозатора 5, паронагревателя 6, соединенного с вихревой камерой первого эмульгирующего устройства 7, последовательно установленного второго эмульгирующего устройства 8 с электрохимической ячейкой 9 и источником 10 постоянного тока, бака 11 для готовой эмульсии. Все составные части установки связаны между собой системой соединительных трубопроводов 12 с вентилями 13.

Установка для приготовления эмульсий флотореагентов работает следующим образом.

В питающие емкости I и 2 загружают соответственно флотационный реагент и воду.

Вода под давлением, создаваемым насосом 3, подается в первое эмульгирующее устройство 7. В это же устройство с помощью дозатора 5 из емкости 1 поступает флотореагент, а из паронагревателя 6 подают перегретый пар. В вихревой камере устройства 7 происходит интенсивное диспергирование флотореагента в результате развитой кавитации. Тонкодиспергированная эмульсия флотореагента поступает во второе ультразвуковое эмульгирующее устройство с электрохимической ячейкой 9. В этом устройстве производится ультразвуковая и электрохимическая обработка эмульсии, способствующая повышению ее флотационной активности.

Приготовленная эмульсия поступает в бак 11 готовой эмульсии либо непосредственно в технологический процесс.

В зависимости от требований, предъявляемых к эмульсии, прошедшей через ультразвуковые эмульгирующие устройства (дисперсность, устойчивость к расслоению и т.д.), ее можно подавать из бака готовой эмульсии 11 насосом 3 на многократную обработку.

Пример 1. В лабораторных условиях обрабатывают трудноэмульгируемый флотореагент олеиновой кислоты (2 /р-ная водная эмульсия олеиновой кислоты в воде). В качестве ультразвуковых эмульгирующих устройств использованы ультразвуковые гидродинамические излучатели вихревого типа.

Параметры ультразвукового воздействия: давление воды на входе в излучатели

2 кгс/см 2, спектр частот колебаний 2—

18 кГц, интенсивность колебаний 0,5 Вт/см .

В качестве паронагревателя использована трубчатая муфельная печь, внутри которой размещался паропровод. Температуру пара контролировали перед вводом в первое эмульгирующее устройство. Она поддерживалась на уровне 130 С. Температура воды, подаваемой в первое эмульгирующее устройство 16 С, олеиновой кислоты 29 С.

После обработки паром темйература водной эмульсии реагента 50 С.

Параметры электрохимического воздействия во втором эмульгирующем устройстве: напряжение постоянного тока 4 В, плотность тока 1,7 мА/см

Дисперсный состав характеризуется классом 20 мкм, обладающим наиболее высокой флотоактивностью, т. е. способностью лучше адсорбироваться на поверхности минералов при флотационном обогащении.

Дисперсный состав эмульсии олеиновой кислоты представлен в таблице.

Проведены лабораторные флотационные опыты в открытом цикле с использованием полученной эмульсии. Опыты производились на флюоритовой руде . Расход олеиновой кислоты 500 г/т. При обработке олеиновой кислоты на предлагаемой установке получен концентрат с содержанием полезного компонента 89,20 /р и извлечением 38,60 /р. При использовании эмульсии, приготовленной на известной установке, концентрат содержал

88,06 /р полезного компонента, а извлечение составило 36,20 /р. Полученные данные свидетельствуют о повышении флота ционной активности реагента, приготовленного на предлагаемой установке: возрастает как извлечение полезного компонента, так и качество концентрата.

Установка для приготовления мелкодисперсных высокостойких эмульсий флотореагентов, содержащая питающие емкости, насос, последовательно установленные ультразвуковые эмульгирующие устройства и соединительные трубопроводы, отличаюи1аяся тем, .что, с целью повышения флотоактивности реагентов, она снабжена паронагревателем, соединенным с первым ультразвуковым эмульгирующим устройством, и электрохимической ячейкой с источником постоянного тока, соединенной с вторым эмульгирующим устройством.

1353494

Распределение частиц продиспергированного реагента, Е, по классам, мкм

-5 — 5 — 10 +10 — 20 +20 — 35 +35 — 80 +80

8 6
