Реферат



Изобретение относится к устройствам для распыления жидкостей и может быть использовано для нанесения лакокрасочных материалов методом пневматического распыления в автоматическом режиме. Цель изобретения - повышение надежности распылителя . Для этого в автоматическом распылителе , содержащем корпус с распылительной головкой и запорное устройство в виде установленного в корпусе поршня и соединенных с ним запорной иглы и хвостовика с рукояткой на выступающем из корпуса конце, порщень выполнен с полостью, а хвостовик установлен в ней с возможностью осевого перемещения до упора его рукоятки в корпусе. Такое выполнение предохраняет материальное сопло и иглу от повреждений при случайном нажатии или ударе в рукоятку или хвостовик распылителя. 2 ил. со сд со 01 ьо со

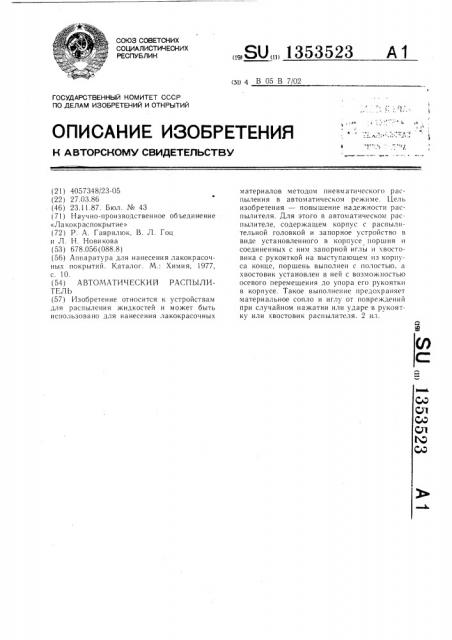

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sl) 4 В 05 В 7/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К ABTOPCXOMV СВИДЕТЕЛЬСТВУ (21) 4057348/23-05 (22) 27.03.86 (46) 23.11.87. Бюл. № 43 (71) Научно-производственное объединение

«Ла кокр аспокрытие» (72) Р. A. Гаврилюк, В. Л. Гоц и Л. H. Новикова (53) 678.056 (088.8) (56) Аппаратура для нанесения лакокрасочных покрытий. Каталог. М.: Химия, 1977, с. 1 О. (54) АВТОМАТИЧЕСКИЙ РАСПЫЛИТЕЛЬ (57) Изобретение относится к устройствам для распыления жидкостей и может быть использовано для нанесения лакокрасочных материалов методом пневматического распыления в автоматическом режиме. Цель изобретения — повышение надежности распылителя. Для этого в автоматическом распылителе, содержащем корпус с распылительной головкой и запорное устройство в виде установленного в корпусе поршня и соединенных с ним запорной иглы и хвостовика с рукояткой на выступающем из корпуса конце, поршень выполнен с полостью. а хвостовик установлен в ней с возможностью осевого перемещения до упора его рукоятки в корпусе. Такое выполнение предохраняет материальное сопло и иглу от повреждений при случайном нажатии или ударе в рукоятку или хвостовик распылителя. 2 ил.

1353523

Изобретение относится к устройствам для распыления жидкостей и может быть использовано для нанесения лакокрасочных материалов методом пневматического распыления в автоматическом режиме.

Цель изобретения — повышение надежности распылителя.

На фиг. 1 изображен автоматический распылитель с закрытым запорным устройством; на фиг. 2 — то же, с открытым запорным устройством.

Распылитель содержит корпус 1, пневматическую турбинку 2 и распылительную головку, состоящую из удлиненного материального сопла 3 и воздушной головки 4 с боковым воздушным соплом 5. Материальное сопло 3 расположено внутри полого вала 6 в роторе турбинки 2.

В корпусе 1 размещено запорное устройство в виде подпружиненного поршня 7, соединенного с одной стороны с запорной иглой 8, а с другой — с хвостовиком 9, выполненным с рукояткой 10 на выступающем из корпуса-1 конце. Поршень 7 имеет полость 11.

Хвостовик 9 установлен в полости 11 с возможностью осевого перемеШения до упора рукоятки 10 в корпус 1. В поршне 7 установлен П-образный стопор 12, ограничивающий перемещение хвостовика 9 в полости 11.

Распылитель работает следующим образом.

В корпусе распылителя по соответствующим каналам подается лакокрасочный материал и сжатый воздух. Лакокрасочный материал поступает в материальное сопло 3, а сжатый воздух — в пневматическую турбинку 2, воздушную головку 4 и запорное устройство. При воздействии сжатого воздуха на подпружиненный поршень 7 он смещается и соединенная с ним запорная игла 8 открывает материальное сопло 3.

Поступающий в воздушную головку воздух выходит через ее центральное отверстие и боковое сопло 5, дробит выходящую из материального сопла струю краски на мелкие частицы и отклоняет факел распыла в сторону от оси материального сопла. Поступаюший в турбинку 2 воздух вызывает врашение ее ротора, воздушной головки 4 и

5 факела распыла краски, что позволяет производить окраску внутренней поверхности труб.

При прекращении подачи сжатого воздуха автоматически прекращается врашение

lð ротора турбинки и воздушной головки, а поршень перемешается под действием пружины в исходное положение, при котором запорная игла 8 закрывает выход материального сопла 3.

Устройство позволяет производить ручное включение распылителя без подачи сжатого воздуха, необходимость которой возникает, например, при регулировании расхода краски и других подготовительных и профилактических операциях. Для этого хвост товик за рукоятку отводится назад до упора в П-образный стопор 12 поршня 7 и при его смещении открывается материальное сопло 3.

Выполнение поршня 7 с полостью и установление в нем хвостовика 9 с возможностью осевого перемещения до упора его рукоятки 10 в корпусе 1 предохраняет материальное сопло и иглу от повреждений при случайном нажатии или ударе в рукоятку и хвостовик распылителя, что повышает надежность устройства.

Формула изобретения

Автоматический распылитель, содержащий корпус с распылительной головкой и

35 запорное устройство в виде установленного в корпусе поршня и соединенных с ним запорной иглы и хвостовика с рукояткой на выступаюшем из корпуса конце, отличаюи ийся тем, что, с целью повышения надеж4О ности распылителя, поршень выполнен с полостью, а хвостовик установлен в ней с возможностью осевого перемещения до упора

его рукоятки в корпус.
