Реферат



Изобретение относится к очистке внутренней поверхности трубопровода и обеспечивает повышение надежности работы устройства. Ротор 8 гидротурбинки выполнен полым, а приводной вал 4 с волновым редуктором встроен в полость ротора 8. Концы ротора 8 имеют уплотнения 11. Благодаря такому исполнению полость, где находится редуктор, может быть заполнена маслом, а возможность попадания к деталям редуктора воды устранена. 2 ил. W со сл со О1 оо

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51) 4 В 08 В 9 04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

Риг. 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4024198/22-12 (22) 19.02.86 (46) 23.11.87. Бюл. № 43 (71) Норильский горно-металлургический комбинат им. А. П. Завенягина (72) Ю. С. Пил юг и н (53) 621.7.024 (088.8) (56) Авторское свидетельство СССР № 1315038, кл. В 08 В 9/04, 1986.

„„SU„„1353537 A 1 (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ

ВНУТРЕННЕЙ ПОВЕРХНОСТИ ТРУБОПРОВОДА (57) Изобретение относится к очистке внутренней поверхности трубопровода и обеспечивает повышение надежности работы устройства. Ротор 8 гидротурбинки выполнен полым, а приводной вал 4 с волновым редуктором встроен в полость ротора 8.

Концы ротора 8 имеют уплотнения 11.

Благодаря такому исполнению полость, где находится редуктор, может быть заполнена маслом, а возможность попадания к деталям редуктора воды устранена. 2 ил.

1353537

Ф аа.г

Составитель Е. Стругальский

Редактор П. Гереши Техред И. Верес Корректор М. немчик

Заказ 5313/11 Тираж 541 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к очистке труб устройствами, движущимися вдоль труб изнутри с помощью гидравлического привода, и может быть использовано в нефтяной промышленности, черной и цветной металлургии.

Цель изобретения — повышение надежности работы устройства.

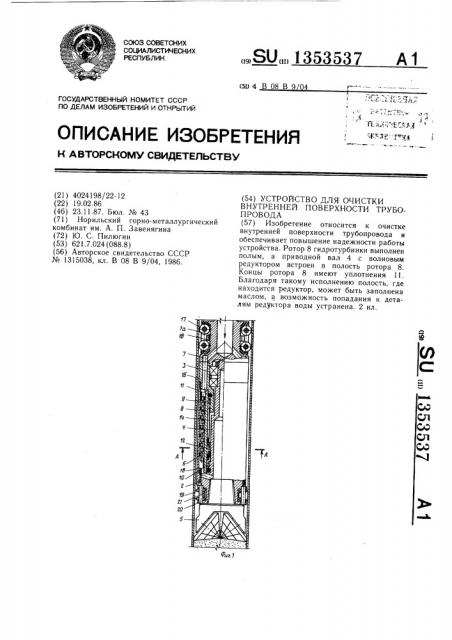

На фиг. 1 изображено устройство; продольный разрез; на фиг. 2 — разрез

А — А на фиг. 1.

Устройство для очистки внутренней поверхности трубопровода имеет корпус 1, в котором размещен посредством подшипников 2 и 3 вал 4 с очистными инструментами 5. Вал 4 имеет привод вращения, состоящий из гидравлической турбинки и волнового редуктора. Направляющие лопатки 6 турбинки и каналы 7 для подвода воды выполнены в корпусе 1. Ротор 8 турбинки выполнен полым. Один конец ротора 8 посредством подшипника 9 установлен на корпусе 1, а второй конец посредством подшипника 10 — на валу 4.

11а концах ротора 8 имеются уплотнения

11. Волновой редуктор встроен в полость ротора 8, при этом генератор волн выполнен многороликовым из роликов 12, а его жесткая обойма 13 выполнена заодно с ротором 8 на его внутренней поверхности, стакан 14 гибкого зубчатого колеса 15 закреплен неподвижно к корпусу 1, а жесткое колесо 16 выполнено заодно с валом 2.

Корпус 1 может быть выполнен составным из нескольких частей (1а — в) .

На корпусе могут быть установлены для уменьшения трения и центрирования в трубе роликовые опоры 17, которые прижимаются к стенкам трубы посредством разрезного пружинного кольца 18.

Для обеспечения перемещения вперед на валу 2 имеются спаренные дисковые резцы 19 на осях 20. Оси 20 перекрещиваются с продольной осью устройства г и взаимодействуют с кольцевой разрезной пружиной 21, прижимающей резцы 19 к поверхности трубы.

Устройство для очистки внутренней поверхности трубопровода вводят внутрь трубы и подводят к каналам 5, например, по шлангу (не показан) воду под давлением. Вода приводит во вращение ротор 8 гидротурбинки. Вращение ротора 8 через волновой редуктор передается на вал 4, 10 несущий очистные инструменты 5, например, в виде шарошечной головки, и дисковые резцы 19. Гак как оси 20 перекрещиваются с осью устройства, резцы 19 стремятся перемещаться по винтовой линии

15 и тем самым обеспечивают осевое перемещение устройства.

Очистные инструменты 5 при этом разрушают отложения в трубе. Применение редуктора позволяет получить на валу 4 момент, достаточный для разрушения проч20 ных отложений.

Благодаря тому, что редуктор встроен в полость ротора 8, а концы ротора имеют уплотнения 11, устранена возможность попадания к элементам редуктора воды, Полость, где находится редуктор, может быть заполнена маслом. Это улучшает условия работы редуктора, а следовательно, надежность работы устройства повышается. формула изооретения

Устройство для очистки внутренней поверхности трубопровода, содержащее несущий очистные инструменты элемент, установленный в корпусе с возможностью вращения, и привод вращения несущего элемента, включающий многоступенчатую гидравлическую турбинку с волновым редуктором, отличающееся тем, что, с целью повышения надежности работы, ротор турбинки выполнен полым, а несущий элемент выполнен в виде вала и размещен вместе с редуктором в полости ротора, при этом

4р на концах ротора установлены уплотнительные элементы.
