Многосопловой мундштук для литьевых машин

Многосопловой мундштук для литьевых машин

Иллюстрации

Показать все

Реферат



Изобретение относится к переработке пластмасс литьем под давлением. Цель изобретения - расширение технологических возможностей и уменьшение трудоемкости изготовления мундштука и пресс-форм. Для этого сопла выполнены ступенчатыми и смонтированы подвижными в осевом направлении. В корпусе выполнена полость с твердыми сферическими телами. Меньшие ступени сопел размеш,ены со стороны пресс-формы. Большие ступени взаимодействуют с твердыми сферическими телами. Мундштук снабжен регулировочным винтом для взаимодействия с твердыми сферическими телами и фиксируюшими винтами. Это позволяет снизить трудоемкость изготовления мундштука и пресс-форм, расширить технологические возможности мундштука за счет того, что в процессе работы сопла выставляются автоматически . Обеспечено плотное прилегание сферических поверхностей сопел к поверхностям пресс-форм. Регулируюший винт позволяет быстро регулировать длину сопел. Фиксирующие винты позволяют ограничивать перемешение сопел. Мундштук может быть использован с пресс-фор.мами различных конструкций. 6 ил. е Л оо сд оо О5 Ю 00

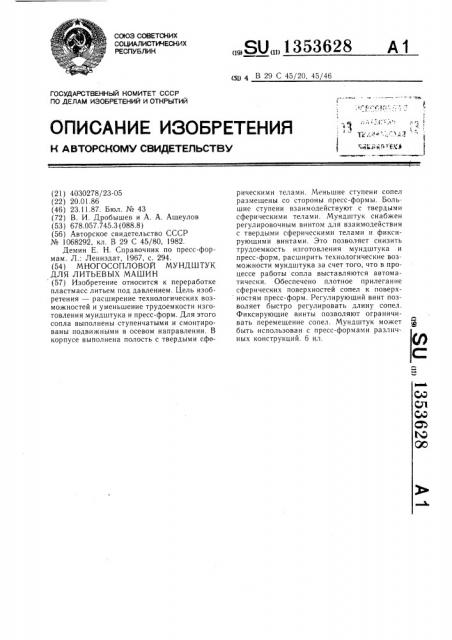

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1353628

А1 (5D 4 В 29 С 45/20, 45/46

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н A BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 4030278/23-05 (22) 20.01.86 (46) 23.11.87. Бюл. № 43 (72) В. И. Дробышев и А. А. Ащеулов (53) 678.057.745.3 (088.8) (56) Авторское свидетельство СССР № 1068292, кл. В 29 С 45/80, 1982.

Демин Е. Н. Справочник по пресс-формам. Л.: Лениздат, 1967, с. 294. (54) МНОГОСОПЛОВОЙ МУНДШТУК

ДЛЯ ЛИТЬЕВЫХ МАШИН (57) Изобретение относится к переработке пластмасс литьем под давлением. Цель изобретения — расширение технологических возможностей и уменьшение трудоемкости изготовления мундштука и пресс-форм. Для этого сопла выполнены ступенчатыми и смонтированы подвижными в осевом направлении. В корпусе выполнена полость с твердыми сферическими телами. Меньшие ступени сопел размещены со стороны пресс-формы. Большие ступени взаимодействуют с твердыми сферическими телами. Мундштук снабжен регулировочным винтом для взаимодействия с твердыми сферическими телами и фиксирующими винтами. Это позволяет снизить трудоемкость изготовления мундштука и пресс-форм, расширить технологические возможности мундштука за счет того, что в процессе работы сопла выставляются автоматически. Обеспечено плотное прилегание сферических поверхностей сопел к поверхностям пресс-форм. Регулирующий винт позволяет быстро регулировать длину сопел.

Фиксирующие винты позволяют ограничивать перемещение сопел. Мундштук может быть использован с пресс-формами различных конструкций. 6 ил.

1353628

Изобретение относится к области переработки полимерных материалов литьем под давлением.

Цель изобретения — расширение технологических возможностей и уменьшение трудоемкости изготовления мундштука и прессформ.

На фиг. 1 изображен мундштук и работающая с ним пресс-форма в исходном положении; на фиг. 2 — то же, в процессе работы в случае, когда поверхности сфер 10 пресс-формы, соприкасающиеся с соплами мундштука, выполнены с невысокой степенью точности; на фиг. 3 — мундштук с наименьшей длиной сопел и работающая с ним пресс-форма; на фиг. 4 — — мундштук с наибольшей длиной сопел и работающая с ним пресс-форма; на фиг. 5 — — мундштук с различной длиной сопел и работающая с ним пресс-форма; на фиг. 6 — мундштук с заглушенным литниковым каналом и работающая с ним пресс-форма.

Многосопловой мундштук для литьевых машин содержит корпус 1 с литниковыми каналами 2, сопла 3 и 4 с литниковыми каналами 5 и 6. Литниковые каналы 5 и 6 сопел 3 и 4 сообщены с литниковыми каналами 2 корпуса !. В корпусе 1 выполне- 2S на полость 7, заполненная твердыми сферическими телами 8, сопла 3 и 4 выполнены ступенчатыми и смонтированы подвижными в осевом направлении.

Большие ступени 9 и 10 сопел 3 и 4 взаимодействуют с твердыми сферическими телами 8. Меньшие ступени 11 и 2 сопел 3 и 4 выполнены со сферическими поверхностями на концах. Мундштук снабжен регулировочным винтом 13 для взаимодействия с твердыми сферическими телами 8„а со стороны меньших стугпеней 11, и 12 — фиксирующими винтами 14 и 15 для ограничения перемещения сопел 3 и 4. Винты 16 служат для крепления кожуха 17 к корпусу 1.

Мундштук работает с пресс-формой 18, снабженной литниковой системой со сферическими поверхностями 19 и 20. Меньшие ступени 11 и 12 сопел 3 и 4 расположены со стороны пресс-формы 18. Расстояние от корпуса 1 мундштука до сферической поверхности меньшей ступени 11 сопла 3 — lI, расстояние до сферической поверхности 45 меньшей ступени 12 сопла 4 — / .

Работа мундштука в случае, когда сферические поверхности пресс-формы, соприкасающиеся с соплами мундштука, выполнены с невысокой степенью точности, осуществляется следующим образом. 50

Мундштук, закрепленный на литьевой машине, в исходном положении отведен от пресс-формы 18, фиксирующие винты 14 и 15 ослаблены, регулировочный винт 13 находится в среднем положении (фиг. 1) . В таком положении сопла 3 и 4 выставлены с по- 5 гре ш ностью Al= lI — 4.

Глубина сферической поверхности 19 пресс-формы 18 равна LI, а глубина сфери2 ческой поверхности 20 — Lq. Погрешность выполнения сферических поверхностей 19 и 20

I-LL=LI .2

Перед впрыском полимерного материала в пресс-форму 18 мундштук подводится к пресс-форме 18, при этом сопла 3 упирается сферической поверхностью меньшей ступени 11 в сферическую поверхность 19, в результате сопло 3 перемещается в осевом направлении. Большая ступень 9 сопла 3 в свою очередь давит на твердые сферические тела 8, которые, перемещаясь в полости 7, передают давление на большую ступень 10 сопла 4, перемещая сопло 4 на величину Al+AL до упора сферической поверхности меньшей ступени 12 сопла 4 в сферическую поверхность 20 пресс-формы 8.

Таким образом, обеспечивается плотное прилегание сферических поверхностей меньших ступеней 11 и 12 сопел 3 и 4 мундштука к сферическим поверхностям 19 и 20 прессформы 18 (фиг. 2). После этого фиксирующие винты 14 и !5 затягивают до упора с большими ступенями 9 и 10. Мундштук готов к работе. Затем через литниковые каналы 2 и сообщенные с ними литниковые каналы 5 и 6 сопел 3 и 4 в прессформу 18 под давлением подается полимерный материал.

В случае уменьшения длины lI и 4 сопел

3 и 4 настройка мундштука осуществляется следующим образом. Регулировочный винт 3 выкручивают в правое положение, а фиксирующие винты 14 и 15 закручивают, перемещая сопл 3 и 4 в правое положение. Твердые сферические тела 8 в этом случае вытесняются из полости 7 в полость, образовавшуюся в корпусе 1 при выкручивании регулировочного винта 13 (фиг. 3).

В случае необходимости увеличения длины lI и 4 сопел 3 и 4 настройка мундштука осуществляется следующим образом.

Фиксирующие винты 14 и 15 выкручивают в левое положение, после чего закручивают регулировочный винт 13, вытесняя твердые сферические тела 8 из полости 7, которые в свою очередь давят на большие ступени

9 и 10, перемещая сопла 3 и 4 в левое положение (фиг. 4) .

В случае необходимости получения му гдштука с различной длиной сопел настройка мундштука осуществляется следусюLILèM образом. В исходном положении сопло 3 устанавливают на необходимую длину. Это положение фиксируют фиксирующим винтом

14, а фиксирующий винт 15 остается выкрученным в левое положение. Затем закручивают регулирующий винт 13, вы гесняя твердые сферические тела 8 из полости 7, которые в свою очередь давят на большую ступень !0 сопла 4, перемещая его на необходимую величину (фиг. 5). В положении, когда длина сопла 4 достигает 4, фиксирующий винт 15 затягивают до упора с большей ступенью 10, ограничивая таким образом

1353628

Формула изобретения

Риг.7 сопло 4 от дальнейшего перемещения влево. Мундштук готов к работе.

В случае, когда возникает необходимость заглушить один из литниковых каналов, работа мундштука осуществляется следующим образом. Фиксирующий винт 15 выкручивают в левое положение, после чего закручивают фиксирующий винт 14, перемещающий сопло 3 в крайнее правое положение, при этом происходит перекрытие литникового канала 2 корпуса 1 боковой поверхностью сопла 3 (фиг. 6). Твердые сферические тела 8 вытесняются из полости 7 в полость, образовавшуюся в корпусе 1 при выкручивании регулирующего винта 13 в правое положение. Затем закручивают фиксирующий винт 15 до упора с большей поверхностью 10 сопла 4. Мундштук готов к работе. Перед впрыском полимерного материала в пресс-форму 18 мундштук подводится к пресс-форме до упора сопла 4 сферической поверхностью меньшей ступени 12 в сферическую поверхность 20 пресс-формы 18, после чего через литниковые каналы под давлением подается полимерный материал, который, проходя через литниковый канал 6 сопла 4, впрыскивается в пресс-форму !8.

В литниковый канал 5 сопла 3 полимерный материал не попадает, так как литниковый канал 2, ведущий к литниковому каналу 5, перекрыт боковой поверхностью сопла 3.

Выполнение сопел ступенчатыми, смонтированными подвижными в осевом направлении и взаимодействующими с твердыми сферическими телами позволяет снизить трудоемкость изготовления мундштука и работающих с ним пресс-форм, так как отпадает необходимость изготовления сопел мундштука и соприкасающихся с ними поверхностей пресс-форм с высокой степенью точности.

В процессе работы сопла выставляются автоматически с обеспечением плотного прилегания сферических поверхностей или конусов сопел к поверхностям пресс-форм.

По этой же причине отпадает необходи5 мость в индивидуальной подгонке и появляется возможность использовать один и тот же мундштук к нескольким пресс-формам.

Снабжение мундштука регулирующим винтом, взаимодействующим с твердыми сферическими телами, а также фиксирующими винтами, взаимодействующими с соплами, позволяет быстро регулировать длину сопел. что дает возможность использовать мундштук с пресс-формами различных конструкций и обеспечивает возможность быстрого заглушения в случае необходимости одного или нескольких сопел.

20 Многосопловой мундштук для питьевых машин, содержащий корпус с литниковыми каналами и расположенные в корпусе сопла, литниковые каналы которых сообщены с литниковыми каналами корпуса для подачи расплава в пресс-форму, отличающийся тем, что, с целью расширения технологических возможностей и уменьшения трудоемкости изготовления мундштука и пресс-форм, сопла выполнены ступенчатыми с меньшей ступенью, размещенной со стороны пресс-формы, и

З0 смонтированы подвижно в осевом направлении, в корпусе выполнена полостьс твердыми сферическими телами для взаимодействия с большей ступенью каждого сопла, причем мундштук снабжен регулировочным винтом для взаимодействия с твердыми сферическими телами и размещенными со стороны меньшей ступени каждого сопла фиксирующими винтами для ограничения перемещения сопел.

1353628

1353628

20 15 6

1353628
