Литьевая форма для изготовления полимерных изделий с арматурой

Литьевая форма для изготовления полимерных изделий с арматурой

Иллюстрации

Показать все

Реферат



Изобретение относится к литьевым формам для изготовления армированных полимерных изделий. Цель изобретения - обеспечение возможности предварительной фиксации в вертикальном положении стержневой арматуры. Литьевая форма содержит механизм предварительной фиксации стержневой арматуры 14, выполненной в виде установленного в плитах выталкивания 3 кронштейна 5 с шарнирно закрепленным на нем Г-образньш прижимом 6 арматуры и установленного в подвижной плите 1 с оформляющими элементами толкателя 7 прижима 6. При этом в подвижной плите 1 выполнен выступ 8 для отвода прижима 6. Перед рабочим циклом арматура фиксируется прижимом 6. После впрыска полимера и технологической выдержки форма раскрывается. При этом выступом 8 прижим 6 отводится, освобождая арматуру. Изделие удаляется из формы. 1 ил. о S со ел со О5 со ОО

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5D 4 В 29 С 45 26, 45 14:

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4098092/23-05 (22) 24.07.86 (46) 23.11.87. Бюл. № 43 (72) Н. Н. Хохлова, А. Д. Белов и Я. А. Красноперов (53) 678.057.745.5 (088.8) (56) Авторское свидетельство СССР № 1171338, кл. В 29 С 45/26, 1983. (54) ЛИТЬЕВАЯ ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ ПОЛИМЕРНЪ|Х ИЗДЕЛИЙ С

АРМАТУРОЙ (57) Изобретение относится к литьевым формам для изготовления армированных полимерных изделий. Цель изобретения обеспечение возможности предварительной фиксации в вертикальном положении стерж„„SU„„1353633 А1 невой арматуры. Литьевая форма содержит механизм предварительной фиксации стержневой арматуры 14, выполненной в виде установленного в плитах выталкивания 3 кронштейна 5 с шарнирно закрепленным на нем Г-образным прижимом 6 арматуры и установленного в подвижной плите 1 с оформляющими элементами толкателя 7 прижима 6. При этом в подвижной плите 1 выполнен выступ 8 для отвода прижима 6. Перед рабочим циклом арматура фиксируется прижимом б. После впрыска полимера и технологической выдержки форма раскрывается. При этом выступом 8 прижим б отводится, освобождая арматуру. Изделие удаляется из формы.

1 ил.

1353633

Формула изобретения

Составитель В. Шуралев

Редактор В. Данко Техред И. Верес Корректор В. Бутяга

Заказ 5316/! 6 Тираж 565 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, ж — 35, Раушская наб., д. 4/5

Г1роизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 (Изобретение относится к технологической оснастке для изготовления полимерных изделий с арматурой.

Цель изобретения — обеспечение возможности предварительной фиксации в вер- 5 тикальном положении стержневой арматуры.

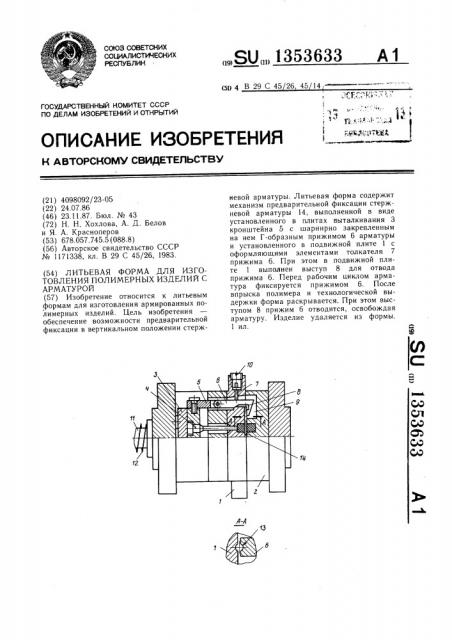

На чертеже представлена литьевая форма, продольный разрез.

Литьевая форма содержит подвижную 1 и неподвижную 2 плиты с оформляющими полостями, плиты 3 выталкивания с выталкивателями 4 и механизм предварительной фиксации арматуры в вертикальном положении, который выполнен в виде установленного в плитах 3 выталкивания кронштейна 5 с шарнирно закрепленным на нем !5

Г-образным прижимом 6 для арматуры и установленного в подвижной плите 1 подпружиненного толкателя 7 для прижима

6, при этом в подвижной плите 1 выполнен выступ 8 для отвода прижима 6, а в неподвижной плите 2 — прорезь

9 для прохода последнего.

В гнезде для толкателя 7 установлена резьбовая пробка 10.

На хвостовике 11, проходящем через основание ll, установлена пружина 12. В подвижной плите 1 и прижиме 7 предусмотрены канавки 13 через арматуру 14.

Форма работает следующим образом.

Перед рабочим циклом стержневая арматура 14 фиксируется прижимом 6. Форма закрывается и производится впрыск полимера. После охлаждения и технологической выдержки форма раскрывается, при этом выступом 8 прижим 6 отводится от подвижной плиты, освобождая арматуру, и изделие выталкивателем 4 удаляется из формы.

После возвращения пружиной 12 плит 3 выталкивания под действием пружины прижим 6 устанавливается в исходное положение.

Литьевая форма для изготовления полимерных изделий с арматурой, содержащая подвижную и неподвижную плиты с оформляющими полостями, плиты выталкивания с выталкивателями и механизм предварительной фиксации арматуры, отличающаяся тем, что, с целью обеспечения предварительной фиксации стержневой арматуры в вертикальном положении, механизм предварительной фиксации арматуры выполнен в виде установленного в плитах выталкивания кронштейна с шарнирно закрепленным на нем

Г-образным прижимом арматуры и установленного в подвижной плите с оформляющими полостями подпружиненного толкателя прижима, при этом в подвижной плите выполнен выступ для отвода Г-образного прижима, а в неподвижной плите с оформляющими полостями выполнена прорезь для прохода последнего.
