Соединение ползуна с шатуном пресса

Соединение ползуна с шатуном пресса

Иллюстрации

Показать все

Реферат



Изобретение относится к кузнечнопрессовому машиностроению, в частности к конструкциям узлов соединения ползунов с шатунами прессов. Цель изобретения - повышение удобства эксплуатации при смене предохранительных срезных элементов. В случае возникновения перегрузки срезается предохранительный элемент 6, срабатывает конечный выключатель, и пресс останавливается . Для замены предохранительного элемента 6 поворачивают кольцо 5 относительно стакана 4 так, чтобы удобно было вынуть предохранительный элемент 6 из фиксатора 8. 4 ил. 7 СЛ СО С5 ОЭ Фиэ.1

СОЮЗ СОНЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51) 4

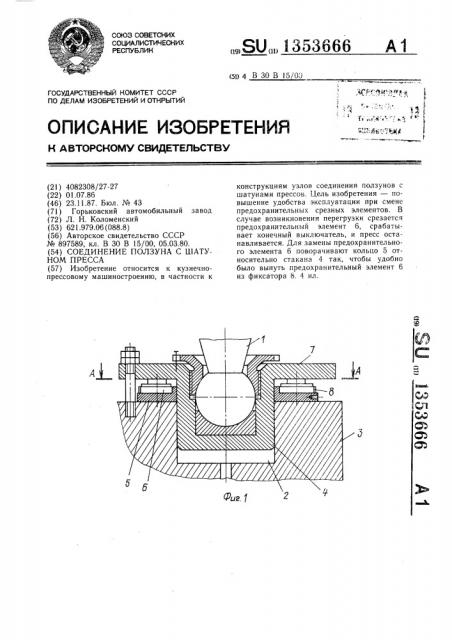

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A ВТОРСНОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4082308/27-27 (22) 01.07.86 (46) 23.11.87. Бюл. № 43 (71) Горьковский автомобильный завод (72) Л. Н. Коломенский (53) 621.979.06 (088.8) (56) Авторское свидетельство СССР № 897589, кл. В 30 В 15/00, 05.03.80. (54) СОЕДИНЕНИЕ ПОЛЗУНА С ШАТУНОМ ПРЕССА (57) Изобретение относится к кузнечнопрессовому машиностроению, в частности к

„„SU„„1353666 А 1 конструкциям узлов соединения ползунов с шатунами прессов. Цель изобретения — новышение удобства эксплуатации при смене предохранительных срезных элементов. В случае возникновения перегрузки срезается предохранительный элемент 6, срабатывает конечный выключатель, и пресс останавливается. Для замены предохранительного элемента 6 поворачивают кольцо 5 относительно стакана 4 так, чтобы удобно было вынуть предохранительный элемент 6 из фиксатора 8. 4 ил.

1353666

11зобретение относитсч к кузнечно-прессовому машиностроению, в частности к конструкции узлов соединения ползунов с шатунами прессов.

Цель изобретения — повышение удобст- 5 ва эксплуатации.

На фиг. показано соединение при выполнении опоры в виде шара, общий вид; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — соединение при выполнении опоры в виде винта, общий вид; на фиг. 4— разрез Б — Б на фиг. 3.

Соединение содержит опору 1, смонтированную в размещенном в полости 2 ползуна 3 стакане 4, установленное на ползуне 3 с охватом стакана 4 кольцо 5, пре- 15 дохранительные срезные элементы 6, размещенные равномерно по окружности между кольцом 5 и диском 7, а также соединенные с кольцом 5 фиксаторы 8 положения предохранительных срезных элементов 6. В кольце 5 выполнены гнезда для монтажа рукоятки 9. Каждыи из срезных предохранительных элементов 6 может быть выполнен в виде съемного пакета (фиг. 3)

Р включающего срезную шайбу 10 с матрицей 11 и охватываемый ступенчатым кольцом 12 пуансон 13. Каждый из фиксаторов 8 может быть выполнен, например, в виде упругой скобы, закреггленной на ступице кольца 5 и охватывающей срезной предохранительный элемент 6 (фиг. 2), или в виде планки, закрепленной на перифе- 30 рии кольца 5 и охватываюп ей снаружи часть срезного предохранительного элемента 6 (фиг. 4). При замене предохранительных элементов 5 они имеют возможность радиального перемещения. Кольцо 6 имеет возможность поворота с помощью З5 рукоятки 9.

Устройство работает следующим образом.

В случае возникновения перегрузки усилие на ползуне 3 превышает усилие среза предохранительных элементов 6, в результате чего (фиг. 3) срезаются шайбы IO режущими кромками пуансонов 13 и матриц 11. При этом гайка опоры 1 шатуна, перемещаясь вниз, нажимает на путевой выключатель 14, который дает команду на остановку пресса. 4Я

Для замены разрушенных предохранительных элементов 6 в соединениях ползуна с винтовой опорой шатуна (фиг. 3 и 4) в ползуне предусмотрено окно 15, через которое монтируют и демонтируют срезные предохранительные элементы 6, Замена осуществляется следующим образом. Отключают давление сжатого воздуха от цилиндров уравновешквателя ползуна (не показан). Открывают окно 15, снимая крышку 6 с путевым выключателем 14. Поворачивая с помощью рукоятки 9 кольцо 5, совмещают один из предохранительных элементов 6 с окном 15. Снимают фиксатор 8 и вынимают предохранитель, в котором заменяют разрушенную шайбу 10 на цельную. Ставят на предохранитель кольцо 5 и фиксируют его. После чего поворачивают кольцо 6 до совмещения следующего предохранителя с окном 15. Далее повторяют все операции, выполняемые при замене предохранительного элемента.

В соединениях ползуна с шаровой опорой шьгуна замена разрушенных предохранительных элементов осуществляется аналогичным образом в месте, не препятствующем свободному доступу к предохранительным элементам.

Технико-зкономический эффект от внедрения изобретения обеспечивается повышением удобства эксплуатации при замене предохранительных элементов по сравнению с базовым объектом.

Форлщла изобретения

Соединение ползуна с шатуном пресса, содержащее опору, смонтированную в размещенном в полости по . зуна стакане, установленное на ползуне с охватом стакана кольцо, а также предохранительные срезные элементы, размещенные равномерно по окружности между кольцом и диском, отлича ощееся тем, что, с целью повышения удобства эксплуатации, оно снабжено соединенными с кольцом фиксаторами положения предохранительных срезных элементов, при этом последние смонтированы с возможностью установочного перемещения в плоскости, перпендикулярной оси ползуна, по упомянутому кольцу, а последнее установлено с возможностью поворота с предохранительными элементами вокруг стакана.

1353666

РйГ с

Е !

Составитель В. Грппоерг

Редактор Г. Волкова Текред И. Верее Корректор И. Муска

Заказ 5317> 7 ° и!>а>к оо 1 Подписное

ВНИИПИ Госу гарственного ко»итега СССР и> делам изобрете>зий и открьтий

1! 3035, Москва, Ж вЂ” 31>, Рае>пскып наб., д. 4, 5

Производственно-полиграг1>ическос предприятие, r Ужгород, л. Проектная, 4
