Реферат



№ 135370

Класс 74b, 8, =Ccv

3 1

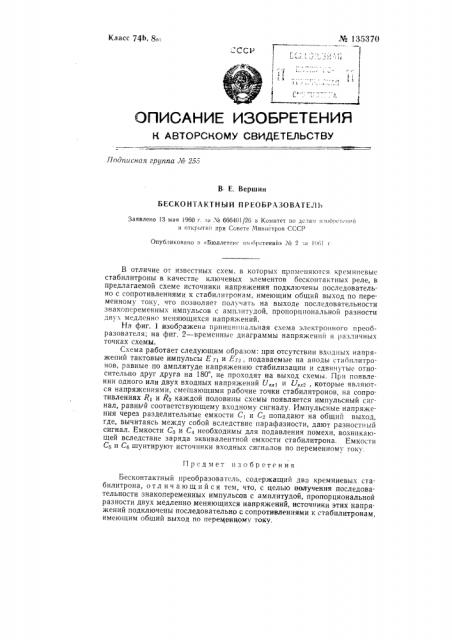

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 25о

В. Е, Вершин

БЕСКОНТАКТНЫЙ ПРЕОБРАЗОВАТЕЛЬ

Заявлено 13 мая 1960 г. аа ¹ 666401/26 в Комитет по делам наоб>1>стен»>й и откр>»ти1> при Совете Министров СССР

Опубликовано в «Бюллетене иаоб>ретений» ¹ 2,à 1!!6I г

Предмет изобретения

Бесконтактный преобразователь, содержащий два кремниевых стабилитрона, отличающийся тем, что, с целью получения последовательности знакопеременных импульсов с амплитудой, пропорциональной разности двух медленно меняющихся напряжений, источники этих напряжений подключены последовательно с сопротивлениями к стабилитронам, имеющим общий выход по пере1 ЕННОму току, В отличие от известных схем, в которых lIpJIME íÿ!oòñÿ кремниевые стабилитроны в качестве ключевых элементов бесконтактных реле, в предлагаемой схеме источники напряжения подключены последовательно с сопротивлениями к стабилитронам, имеющим общий выход по переменному току, что позволяет получать на выходе последовательности знакопеременных импульсов с амплитудой, пропорциональной разности двух медленно меняющихся напряжений.

На фиг. 1 изображена принципиальная схема электронного преобразователя; на фиг. 2 — временные диаграммы напряжений в различных точках схемы.

Схема работает следующим образом: при отсутствии входных напряжений тактовые импульсы Е т, и Етд, подаваемые на аноды стабнлитронов, равные по амплитуде напряжению стабилизации и сдвинутыс относительно друг друга на 180, не проходят на выход схемы. При появлении одного или двух входных напряжений У,„ «U, которые являются напряжениями, смещающими рабочие точки стабилитронов, на сопротивлениях R1 и Rq каждой половины схемы появляется импульсный сигнал, равнь и соответствующему входному сигналу. Импульсные напряжения через разделительные емкости С! и С, попадают на общий выход, где, вычитаясь между собой вследствие парафазности, дают разностный сигнал. Емкости Са и С4 необходимы для подавления помехи, возникающей вследствие заряда эквивалентной емкости стабилитрона. Емкости

С5 и Св шунтируют источники входных сигналов по переменному току.
