Реферат



Изобретение относится к мастикам на основе бутилкаучука и может быть использовано в строительстве и других отраслях промьшшенности для заделки стыков и швов в металле и цементобетоне . Изобретение повышает относительное удлинение, снижает водопоглощение и придает мастике огнестойкость . Мастика включает, мае.ч.: бутилкаучук 100,Oj серу 1,0-4,0; перекись бензоила 3,0-5,0; парахинондиоксим 2,0-6,0; портландцемент 30,0- 50,0; окись цинка 3,0-4,0; пигмент 5,0-7,0; Н,н -бисимид-1,4,5,6,7,7- гексабромбицикло-(2,2,1 )-5-гептен-: 2,3-дикарбоновой кислоты 5,0-12,5; трехокись сурьмы 2,0-3,5 и растворитель (бензин) 400,0-500,0. В качестве бутилкаучука мастика. может содержать бутилкаучуки БК-1040 и БК-1530 (ТУ 38003169), отходы бутилкаучука (ТУ 3830323-79) и раствор бутилкаучука в бензине, получаемый после промывки полимеризаторов. Используемый в мастике N,N -бисимид-1,4,5,6,7,7- гeкcaбpoмбициклx)-(2, 2,1)-5-гептен- 2,3-дикарбоновой кислоты получают конденсацией ангидрида 1,4,5,6,7,7- гексабромбицикло-(2,2,1)-5-гептен- 2,3-дикарбоновой кислоты получают конденсацией ангидрида 1,4,5,6,7,7- гексабромбицикло-(2,2,1)-5-гептен- 2,3-дикарбоновой кислоты с ненасыщенными диаминами. Мастику получают следующим образом. Развальцованный на смесительных вальцах бутилкаучук растворяют в небольшом количестве бензина в смесителе с мешалкой.Затем при постоянном перемешивании добавляют заданное количество портландцемента , окиси цинка, пигмента, серы, перекиси бензоила, парахинондиоксима, N,N -бисимид-1,4,5,6,7,7-гексабромбицикло-(2,2,1)-5-гептен-2,3-дикарбоновой кислоты и трехокиси сурьмы. После тщательного перемешивания в смесь добавляют рассчитанное количество бензина . 2 табл. (Л 00 ел 00 CAD

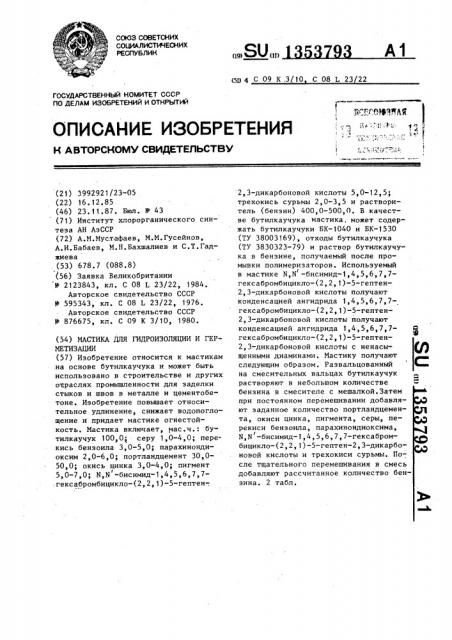

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (111 (5D 4 С 09 К.З/10 С 08 L 23 22

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3992921/23-05 (22) 16. 12,85 (46) 23. 11.87. Бюл. У 43 (71) Институт хлорорганического синтеза АН АЗССР (72) А.M.Èóñòàôàåâ, М.M.Ãóñåéíoâ, А.И.Бабаев, M.H.Áàõøàëèåâ и С.Т. Гаджиева (53) 678.7 (088.8) (56) Заявка Великобритании

У 2123843, кл. С 08 L 23/22, 1984.

Авторское свидетельство СССР

Р 595343, кл. С 08 L 23/22, 1976.

Авторское свидетельство СССР

Р 876675, кл. С 09 К 3/10, 1980. (54) МАСТИКА ДЛЯ ГИДРОИЗОЛЯЦИИ И ГЕРМЕТИЗАЦИИ (57) Изобретение относится к мастикам .на основе бутилкаучука и может быть использовано в строительстве и других отраслях промьппленности для заделки стыков и .швов в металле и цементобетоне. Изобретение повьппает относительное удлинение, снижает водопоглощение и придает мастике огнестойкость. Мастика включает, мас.ч.: бутилкаучук 100,0. серу 1,0-4,0; перекись бензоила 3,0-5,0; парахинондиоксим 2,0-6,0; портландцемент 30,050,0; окись цинка 3,0-4,0; пигмент

5,0-7,0; N,N -бисимид-1,4,5,6,7,7:гексабромбицикло-(2,2,1)-5-.гептен-. 2,3-дикарбоновой кислоты 5,0-12,5; трехокись сурьмы 2,0-3,5 и растворитель (бензин) 400,0-500,0. В качестве бутилкаучука мастика. может содержать бутилкаучуки БК-1040 и БК-1530 (ТУ 38003169), отходы бутилкаучука (ТУ 3830323-79) и раствор бутилкаучука в бензине, получаемый после промывки полимеризаторов. Используемый в мастике N,N -бисимид-1,4,5,6,7,7гексабромбицикло-(2,2, 1)-5-гептен2,3-дикарбоновой кислоты получают конденсацией ангидрида 1,4,5,6,7,7гексабромбицикло-(2,2, 1)-5-гептен2,3-дикарбоновой кислоты получают конденсацией ангидрида 1,4,5,6,7,7гексабромбицикло-(2,2,1)-5-гептен9

2,3-дикарбоновой кислоты с ненасыщенными диаминами. Мастику получают следующим образом. Развальцованный на смесительных вальцах бутилкаучук растворяют в небольшом количестве бензина в смесителе с мешалкой. Затем при постоянном перемешивании добавляют заданное количество портландцемента, окиси цинка, пигмента, серы, перекиси бензоила, парахинондиоксима, 1

N,N --бисимид-1,4,5,6,7,7-гексабромбицикло-(2,2,1)-5-гептен-2,3-дикарбоновой кислоты и трехокиси сурьмы. По- сле тщательного перемешивания в смесь добавляют рассчитанное количество бензина. 2 табл.

1353793

Изобретение относится к мастикам на основе бутилкаучука и может 6blTb использовано в строительстве и других отраслях промышленности для за5 делки стыков и швов в металле и цементобетоне.

Цель изобретения — повышение относительного удлинения, снижение водопоглощения и придание мастике огне- 10 стойкости.

Мастику получают следующим образом.

Развальцованный на смесительных вальцах бутилкаучук растворяют в не- 15 большом количестве растворителя (бензина) в смесителе с мешалкой. Затем при постоянном перемешивании добавляют заданное количество портландцемента, окиси цинка,,пигмента, серы, пе- 20 рекиси бензоила, парахинондиоксима, N,N -бисимид-1,4,5,6,7,7-гексабромбицикло-(2,2,1)-5-гептен-2,3-дикарбоновой кислоты и трехокиси сурьмы.

Ю

После тщательного перемешивания в ?5 смесь добавляют растворенное количество бензина.

В качестве бутилкаучука мастика может содержать бутилкаучуки БК-1040 и БК-1530, отходы бутилкаучука и раствор бутилкаучука в бензине, по лучаемый после промывки полимеризаторов, а в качестве пигмента — двуокись марганца. Используемый в масти/ ке N,N -бисимид-1,4,5,6,7,7-гексабромбицикло(2,2, 1) -5-гептен-2,3-ди-. карбоновой кислоты получают конденсацией ангидрида 1,4,5,6,7,7-гексабромбицикло-(2,2,1)-5-гептен-2,3» дикарбоновой кислоты с ненасыщенными 40 диаминами. Он имеет следующую структурную формулу:

35

О О

I П с, с

NRN

С С

П И

ВГ

ВГ

ВГ

50 где R — ненасыщенный диамин на основе фракции С .

Пример 1. Получение N,N -бисимид-1,4,5,6,7,7-гексабромбицикло(2,2,1)-5-гептен-2,3- дикарбоновой кислоты, В четырехгорлую колбу емкостью

0 5 л, снабженную мешалкой, холодильником, термометром, насадкой Дина55

Старка, загружают 8,3 г (0,05 г/моль) диамина, 70,2 r (0,1 г/моль) ангидрида 1,4,5,6,7,7-гексабромбицикло(2,2,1)-5-гептен-2,3-дикарбоновой кислоты, 200 мл толуола. Реакционную массу нагревают до кипения и отгоняют с помощью насадки Дина-Старка реакционную воду. Затем охлаждают, фильтруют и полученный продукт перекристаллизовывают иэ этилацетата.

Выделяют 68 r белого кристалла с выходом 957. на взятый диамин. Получен- ный продукт имеет мол.м. 1406, и т.пл. выше 400 С (с разложением).

Найдено,X: Br 63,5; N 1,7.

В ИК-спектре имеются характерные для имидной группы частоты в области

1710 и 1790 см сильной и средней интенсивности соответственно и характерные для связи BrC-CHr частоты в области 1570-1585 см . Полученные данные подтверждают структуру соединения.

Пример ы 2-12 (примеры 6-12 сравнительные). Мастики по примерам получают по примеру 1.

Составы мастик приведены в табл.1.

Для испытания предлагаемых и известных мастик в специальных формах для формирования пленок готовят образцы. По истечении 10 сут образцы подвергают физико-механическим испытаниям.

Результаты испытаний приведены в табл. 2.

Формула иэ обретения

Мастика для гидроизоляции и герметизации, включающая бутилкаучук, серу, перекись бенэоила, парахинондиоксим, портландцемент, окись цинка, пигмент и растворитель, о т л и ч а— ю щ а я с я тем, что, с целью повышения относительного удлинения, снижения водопоглощения и придания мастике огнестойкости она дополниЭ

/ тельно содержит смесь N N -бисимид1,4,5,6,7,7-гексабромбицикло-(2,2,1)5-гептен-2,3-дикарбоновой кислоты и трехокиси сурьмы при следующем соотношении компонентов, мас.ч.:

Бутилкаучук 100,0

Сера 1,0-4,0

Перекись бензоила 3,0-5,0

Парахинондиоксим 2,0-6,0

Портландцемент 30,0-50 0

Окись цинка 3,0-4,0

1353793

Пигмент

° С

N, N --Secvx gj-

1,4,5,6,7,7-гексабромбицикло-(2,2,1)—

5,0-7,0

5-гептен-2,3-дикарбоновой кислоты

Трехокись сурьмы

Растворитель

5 0-12,5

2,0-3,5

400,0-500,0

Т а блица 1

Компонент

3 4 извест- ному

100

100

3,0

1,0

4,0

3,0

4,0

2,0

40,0

30,0

4,0

3,0

Пигмент (двуокись марганца) 5,0

6,0

Трехокись сурьмы

2,0

N,N -Бисимид-1,4,5,6, 7,7-гексабромбицикло(2,2,1)-5-гептен-2,3дикарбононой кислоты

5 0

Бензин

Продолжение табл.!

Компонент

11 12

9 10

Бутилкаучук

Сера

Перекись бензоила

Парахинондиоксим

Портландцемент-500

Окись цинка

Бутилкаучук

Сера

Перекись бензоила

Парахинондиоксим

Портландцемент-500

Окись цинка

Содержание компонентов, мас.ч., в мастике по примеру

100 100 100 100

2,0 3,0 4,0 3,0

3,5 4,0 5,0 4,0

3,5 4,5 6,0 4,5

40,0 40,0 50 0 40,0

3,0 4,0 4,0 4,0

5 0 6,0 7, 0 6,0

2,5 3,0 3 5

7,5 10,0 12,5 10,0

450,0 400,0 400,0 450,0 500,0 450,0

Содержание компонентов,мас.ч., в мастике по примеру

100 100 100 100 100 100

3,0 3,0 3,0 3,0 3,0 3,0

4,0 4,0 4,0 4,0 4,0 . 4,0

4,5 4,5 4,5 4 ° 5 4,5 4,5

40,0 40,0 40,0 40,0 40,0 40,0

4,0 4,0 4,0 4,0 4,0 4,0

1353793

Продолжение табл.l

Содержание компонентов, мас .ч ., ) в мастике по примеру

- t t 1 1

Кбмпонент

10 11 12

Пигмент (двуокись марганца) 6эО 6 ° О 6 ° О 6еО 6эО

2,0 2 5 3,0 3 5 3 0

6,0

Трехокись сурьмы

3,0

N,N -Бисимид-1,4,5,6, 7-,7-гексабромбицикло(2,2;1)-5-гептен-2,3дикарбононой кислоты

3, 0 15,0

Бензин

450,0 450,0 450,0 450,0 450,0 450,0

Таблица 2

4 »«

Физико-механические свойства мастики по примеру иэвест» ному

Адгеэионная прочность к металлу, кгс/см2

8,7 8,8 9,0 9,3 8,8

8,6

Адгеэионная прочность к цементобетону, кгс/см .9,6

9,8 9,9 10 1 10,1 9,8

Когезионная прочность, кгс/см2

18,6

19,8 19,7 19,6 19,5 19,5

Относительное удлинение, 7

730 740 760

680

770 760

Коэффициент сопротивления к тепловому старению при 100 С в течение 72 ч: по сопротивлению разрыву

0,86 0,88 0,89 0,89 0,86 О, 85 по относительному удлинению

0,84 0,85 0,87 0,88 0,88 0,87

0,05 0,03 0,03 0,02 0,02 0,05

Горит 10-11 2-3 Зату- Зату- 25-29 хает хает

Водопоглощение за

24 ч, /

Время самозатухания, с (определяют по ГОСТУ) Показатели для

I 1

J ! 353793

Продолжение табл.2

Физико-механические свойства

Показатели для мастики по примеру

8 9

10 11

Адгезионная прочность к металлу, кгс/см

8,4

8,4 8,3 8,6

9,3

8,7 . 8,5 9,6 10 0

8,7

8,9

Когезионная прочность, кгс/см 18 5 18 4 18 4 18 1 19 1

19,6

Относительное удлинение, Х

670

670

660 660 700

770 по сопротивлению разрыву по относительному удлинению

0,83

0,06 0,06 0 05 0,02

0,06

0,06

Составитель Н.Просторова

Редактор Н.Рогулич Техред Л.Олийнык Корректор С.Шекмар

Заказ 5669/24 Тираж 634 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5 э

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная,4

Адгезионная прочность к цементобетону, кгс/см

Коэффициент сопротивления к тепловому старению при 100 С в.течение 72 ч:

Водопоглощение эа

24 ч, Х

Время самозатухания, с (определяют по ГОСТУ) 0,84 0,84 0,83 0,83 0,86 0,89

0,83 0,81 0 81 0,85 0,88

Горит Горит Горит Горит 20-23 Затухает
