X 135383

Класс 77d. 7 .Г

СССР

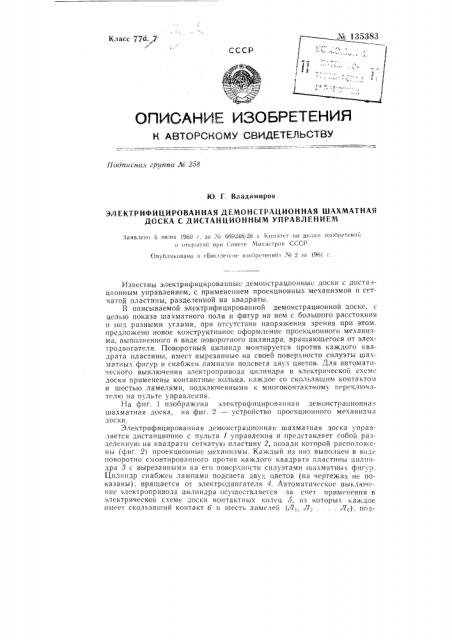

ОПИСАНИК ИЗОБГЕТКНИЯ

Н. АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Г!одписная группп Л 258

Ю, Г. Владимиров

3 ЧЕКТРИФИЦИРОВАННАЯ ДЕМОНСТРАЦИОННАЯ ШАХМАТНАЯ

ДОСКА С ДИСТАНЦИОННЫМ УПРАВЛЕНИЕМ

Заявлено 6 ивонн 1960 г. 3а Л 669248)26 в Комнтст Iio делам иаооретений и открыти11 при l.îâåòå Министров СССР

Ои»олнковано в < Бюллетене иаоорстеннй» X- 9 аа 1961 г.

Известны электрифицированные демонстрационные доски с дистанционным управлением, с применением проекционных механизмов и сетчатой пластины, разделенной на квадраты.

В описываемой электрифицированной демонстрационной доске, с целью показа шахматного поля и фигур на нем с большого расстояния и под разными углами, при отсутствии напряжения зрения прн этом, предложено новое конструктивное оформление проекционного механизма, выполненного в виде поворотного цилиндра, вращающегося от электродвигателя. Поворотный цилиндр монтируется против каждого квадрата пластины, имеет вырезанные на своей поверхности силуэты шахматных фигур и снабжен лампами подсвета двух цветов Для автоматического выключения электропривода цилиндра в электрической схеме доски применены контактные кольца, каждое со скользящим контактом и шестью ламелями, подключенными к многоконтактному пс рекл1очателю на пульте управления.

На фиг, ) пзооражена электрифицированная демонстрационная шахматная доска, на фиг. 2 — устройство проекционного механизма доски.

Электрифицированная демонстрационная шахматная доска управляется дистанционно с пульта 1 управления и представляет собой разделенную на квадраты сетчатую пластину 2, позади которой расположены (фиг. 2) проекционные меха низмы. Каждый из них выполнен в виде поворотно смонтированного против каждого квадрата пластины цилиндра т с вырезанными на его поверхности силуэтами шахматных фигур.

Цилиндр снабжен лампами подсвета двух цветов (на чертежах не 110казаны), врашается от электродвигателя 4. Автоматическое выключение электропривола цилиндра осуществляется за счет применения в электрической схеме лоски контактных колец 5, из которы. . каждое имеет скользяший контакт о и шесть ламелей (,7ь Уе....7в), под— 2—

; М!з 135383 изобретеHHH

Предмет

l. Электрифицированная демонстрационная шахматная доска с дистанционным управлением, с применением проекционных механизмов и разделенной на квадраты сетчатой пластины, отличающаяся тем, что, с целью проектирования на квадраты пластины изображения шах матных фигур, проекционный механизм выполнен в виде поворотно смонтированного, против каждого квадрата пластины цилиндра с выр.занными на его поверхности силуэтами шахматных фйгур, снабженного лампами подсвета двух цветов и вращающегося От привода электродвигателя.

2. Электрифицированная демонстрационная шахматная доска по и ), отличающаяся тем, что, с целью автоматического выключеция электропривода цилиндра, в электрической схеме доски применены контактные кольца, каждое со скользящим контактом и шестью ламелями, подключенными K многоконтактному переключателю на пульте управления. ключеннь!х к многоконтактном переключателю! (На чертеже не показан) на пульте управления.

Для показа на поле демонстрационной доски той или иной фигуры включают однополюсную вилку (на чертеже не |показана) в гнездо соответствующего поля на пульте 1 управления, устанавливают многоконтактный переключатель на требуемую шахматную фигуру и включают

70!< . Электродвигатель 4 поворачивает цилиндр 8, при этом на контактном кольце скользящий контакт О поворачивается и, дойдя до обесточенной ламели (Ль Л .... Л6), выключает питание электродвигателя. Лампы подсвета (двух цветов) включаются переключателем на соответствующем поле пульта управления
