Способ реконструкции доменной печи

Способ реконструкции доменной печи

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству, может быть использовано в черной металлургии при реконструкции существующих доменных печей и дозволяет сократить сроки ремонта. Перед демонтажом существующих колонн горна 3 и щахты 4 в промежутке между ними и створе с ними устанавливают сквозные колонны от фундамента до колощника 6 и защемляют их жестко в фундаменте и колошнике, временно крепят к кожуху 1 в районе купола печи и моратора или кольцевого воздуховода. После демонтажа существующих колонн 3 и 4 объединяют сквозные колонны в пространственный блок с помощью кольцевых двухстенчатых ригелей, радиус кривизны которых равен радиусу расположения колонн 3 и 4, жестко закрепляя их на колоннах в вертикальной и горизонтальной плоскости. При этом ригели выполняют таким образом, что верхняя полка ригеля служит основанием кольцевой площадки 5, затем производят одновременный демонтаж кожуха печи и временных креплений колонн печи. 8 ил. (Л со ел со оо 00

СО103 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (su 4 E 04 б 23/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

Риг Г

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4079254/29-33 (22) 24.06.86 (46) 23.11.87. Бюл. № 43 (71) Государственный проектный институт

«Днепрпроектстальконструкция» (72) А. А. Трофимчук и М. И. Денисенко (53) 69.059.324 (088.8) (56) Авторское свидетельство СССР № 924106, кл. Е 04 G 23/00, 1980.

Миллер В. Я. и др. Стальные конструкции доменной печи и газоочистки. СИ, 1965, с. 38 — 40, рис. 18 в. (54) СПОСОБ PЕКОНСТРУКЦИИ ДОМЕННОЛ ПЕЧИ (57) Изобретение относится к строительству, может быть использовано в черной металлургии при реконструкции существующих доменных печей и позволяет сократить сроки ремонта. Перед демонтажом существую„„SU„„1353880 А 1 щих колонн горна 3 и шахты 4 в промежутке между ними и створе с ними устанавливают сквозные колонны от фундамента до колошника 6 и защемляют их жестко в фундаменте и колошнике, временно крепят к кожуху 1 в районе купола печи и моратора или кольцевого воздуховода. После демонтажа существующих колонн 3 и 4 объединяют сквозные колонны в пространственный блок с помощью кольцевых двухстенчатых ригелей, радиус кривизны которых равен радиусу расположения колонн 3 и 4, жестко закрепляя их на колоннах в вертикальной и горизонтальной плоскости. При этом ригели выполняют таким образом, что верхняя полка ригеля служит основанием кольцевой площадки 5, затем производят одновременный демонтаж кожуха печи и временных креплений колонн печи. 8 ил.!

353880

Изобретение относится к строительству, в частности к реконструкции промышленных сооружений, и может быть использовано в черной металлургии при реконструкции существующих доменных печей.

Цель изобретения — обеспечение многократного использования опорных конструкций в стесненных условиях для любых видов ремонта и сокращения срока работ.

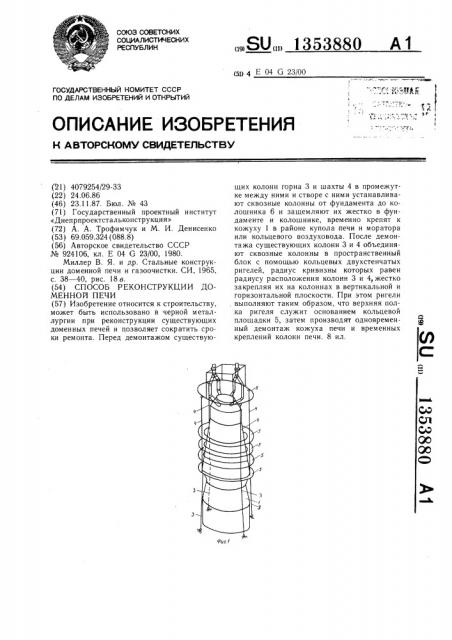

На фиг. 1 изображена печь до реконструкции, общий вид; на фиг. 2 — колонны горна и шахты до реконструкции, вертикальный разрез; на фиг. 3 — печь после реконструкции, общий вид; на фиг. 4 — сквозная колонна, вертикальный разрез; на фиг. 5— печь, поперечное сечение в уровне площадок печи; на фиг. 6 — сечение уровня временных связей по куполу печи; на фиг. 7 — сечение в уровне временных диафрагм в районе моратора; на фиг. 8 — поперечное сечение независимой опорной системы в уровне кольцевых жестких ригелей.

Реконструкцию доменной печи 1 начинают с установки сквозных колонн 2, выполненных в створе с существующими колоннами 3 горна и колоннами 4 шахты и пропущенных через существующие площадки 5 печи.

В районе колошниковой площадки 6 монтируют новые опорные элементы 7 под сквозные колонны 2, которые жестко защемляют в фундаменте 8 с помощью анкерных болтов 9 и с колошниковой площадкой 6 с помощью опорных элементов 7. Колонны 2 временно закреплены к кожуху 1 в уровне моратора 10 с помощью связей 11 и в уровне колошниковой площадки 6 с помощью связей 12. Эти работы выполняют в доостановочный период. После остановки печи демонтируют существующие колонны горна 3 и шахты 4. Кольцевые площадки 5 в случае необходимости также заменяют на новые. Сквозные колонны 2 объединяют в пространственный блок двухступенчатыми ригелями 13, которые располагают так, что их верхняя полка служит основанием площадки 5. При этом ригели 13 жестко соединяют с колоннами 2 в вертикальной и горизонтальной плоскостях. Демонтируют временные крепления 11 и 12 колонн 2 к кожуху 1 печи. После чего производят замену кожуха 1 печи в любой его части. Причем замена кожуха 1 может быть выполнена либо полностью, либо частично.

Таким образом; предлагаемый способ реконструкции позволяет многократно использовать для любых видов ремонта печи вновь созданную на месте существующей независимую (отделенную) от кожуха печи опорную конструкцию колошникового устройства, способную воспринимать виды нагрузок как при эксплуатации печи, так и при ее ремонтах без коренной реконструк15 ции планировки цеха и без каких-либо дополнительных затрат при последующих ремонтах. Это обстоятельство позволяет удешевить работы по реконструкции доменных печей.

Формула изобретения

Способ реконструкции доменной печи, включающий установку сквозных колонн между фундаментом и колошниковой пло25 щадкой, демонтаж существующих колонн и кожуха печи, от.гичаюгчийся тем, что, с целью обеспечения многократного использования опорных конструкций в стесненных условиях для любых видов ремонта и сокращения срока работ, сквозные колонны устанавливают в промежутках между колоннами печи и в створе с ними, жестко защемляют их в фундаменте и в колошниковой площадке, временно прикрепляют к кожуху в районе купола и моратора или кольцевого

З воздуховода, связывают в пространственный блок, а после демонтажа колонн печи сквозные колонны объединяют в пространственный блок с помощью кольцевых двухстенчатых ригелей, радиус кривизны которых равен радиусу расположения колонн

4О печи, с использованием верхних полок ригеля в качестве оснований для кольцевых площадок и затем производят демонтаж кожуха одновременно с элементами временного закрепления колонн.

1353880 юг.2

f3
