Пролетное строение транспортерной галереи

Пролетное строение транспортерной галереи

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству металлических транспортерных галерей. Целью изобретения является снижение трудоемкости монтажа. В пролетном строении галереи снаружи сплошностенчатых главных балок 1 закреплены стойки 4 таврового профиля . Поперечные балки 2 и 3 кровли и пола выполнены с торцовыми фланцами. С внутренней стороны главных балок под их верхними полками установлены соединительные элементы 9 с фланцами. Главные балки 1 и стойки 4 соединены с поперечными балками 2 и 3 болтовыми фланцевыми соединениями . 6 ил. А-А оо О ОО 00 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1353881

А1 дц 4 E 04 Н 5/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4079820/29-33 (22) 23.06.86 (46) 23.11.87. Бюл. № 43 (71) Государственный проектный институт

«Л енп роектстальконструкция» (72) Ю. С. Зорин и Ю. Н. Мирвис (53) 624.21.014 (088.8) (56) Патент ГДР № 42261, кл. 19 d 9/00, опублик. 1965.

Авторское свидетельство СССР № 907141, кл. Е 04 Н 5/00, 1980. (54) ПРОЛЕТНОЕ СТРОЕНИЕ ТРАНСПОРТЕРНОЙ ГАЛЕРЕИ (57) Изобретение относится к строительству металлических транспортерных галерей. Lleлью изобретения является снижение трудоемкости монтажа. В пролетном строении галереи снаружи сплошностенчатых главных балок 1 закреплены стойки 4 таврово-о профиля. Поперечные балки 2 и 3 кровли и пола выполнены с торцовыми фланцами. С внутренней стороны главных балок под их верхними полками установлены соединительные элементы 9 с фланцами. Главные балки 1 и стойки 4 соединены с поперечными балками 2 и 3 болтовыми фланцевыми соединениями. 6 ил.

1353881

Изобретение относится к строительству металлических транспортерных галерей балочного типа и может найти применение на различного рода промышленных объектах.

Цель изобретения — снижение трудоемкости монтажа.

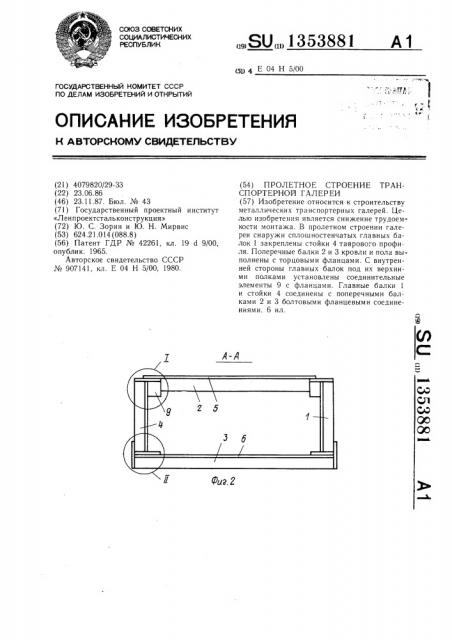

На фиг. 1 изображено пролетное строение, общий вид; на фиг. 2 — сечение Л-Л на фиг. 1; на фиг. 3 — узел 1 на фиг. 2; на фиг. 4 — сечение Б-Б на фиг. 3; на фиг. 5 — узел 11 на фиг. 2; на фиг. 6 — се 0 чение В-В на фиг. 5.

Пролетное строение включает сплошностенчатые главные балки l, поперечные балки 2 и 3 соответственно кровли и пола, жестко соединенные с главными балками 1 стой- 1 ки 4 таврового профиля, настилы 5 и 6 соответственно кровли и пола.

Стойки 4 размещены снаружи пролетного строения, а поперечные балки 3 пола— под главными балками 1. Поперечные балки 2 и 3 снабжены торцовыми фланцами 7 и 8. С внутренней стороны главных балок 1 по их верхним полкам закреплены соединительные элементы 9 двутаврового профиля с фланцами 10 и опорными столиками 11 под поперечные балки 2. ?5

Главные балки 1 стойки 4 соединены с поперечными балками 2 и 3 посредством болтового фланцевого соединения.

Фланцы 7 поперечных балок 2 соединены с фланцами 10 элементов 9, а фланцы 8 поперечных балок 3 соединены с полками 12 стоек 4.

Такое выполнение позволяет снизить трудоемкость монтажа за счет исключения большого числа продольных сварных швов и обеспечивает возможность многократного использования пролетного строения.

Формула изобретения

Пролетное строение транспортерной галереи, включающее сплошностенчатые главные балки, поперечные балки кровли и пола и стойки таврового профиля, жестко соединенные с главными балками, отличающееся тем, что, с целью снижения трудоемкости монтажа, стойки размещены снаружи пролетного строения, а поперечные балки пола — под главными балками, при этом поперечные балки пола и кровли снабжены торцовыми фланцами, а главные балки— закрепленными под их верхними полками с внутренней стороны соединительными элементами с фланцами и опорными столиками под поперечные балки кровли, причем фланцы последних соединены с фланцами соединительных элементов, а фланцы поперечных балок пола — с полками стоек.

1353881

12

Фиа 5
