Струйная форсунка

Струйная форсунка

Иллюстрации

Показать все

Реферат



Изобретение относится к технике кондиционирования воздуха и позволяет увеличить угол распыливания форсунки. Распыливающая головка (РГ) 2 консольно закреплена верхней частью на корпусе 1 с возможностью колебаний в вертикальной плоскости и соединена с вибратором 5. Нри включении вибратора вода, выходящая из выпускных отверстий 3 РГ 2, разбрызгивается в вертикальной плоскости за счет сообщения РГ 2 возвратно-вращательного движения . 2 ил. (Л со 01 со х 00 фи. 2

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1353987 (Sg 4F 24 F 3 14 В 05 В 17 04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ фиг. 2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н АBTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 4079843/29-06 (22) 27.06.86 (46) 23.11.87. Бюл. № 43 (75) Г. Н. Захарьев (53) 697.94 (088.8) (56) Патент США № 3679132, кл. В 05 В 17/04, 1972. (54) СТРУЙНАЯ ФОРСУНКА (57) Изобретение относится к технике кондиционирования воздуха и позволяет увеличить угол распыливания форсунки. Распыливающая головка (РГ) 2 консольно закреплена верхней частью на корпусе 1 с возможностью колебаний в вертикальной плоскости и соединена с вибратором 5. При включении вибратора вода, выходящая из выпускных отверстий 3 РГ 2, разбрызгивается в вертикальной плоскости за счет сообщения РГ 2 возвратно-вращательного движения. 2 ил.

1353987

Формула изобретения

Составитель Г. Турунов

Реда кто р О. Голо вач Техред И. Верес Корректор О. Кравцова

Заказ 5328/33 Тираж 660 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к технике кондиционирования воздуха.

Цель изобретения — увеличение угла распыливания.

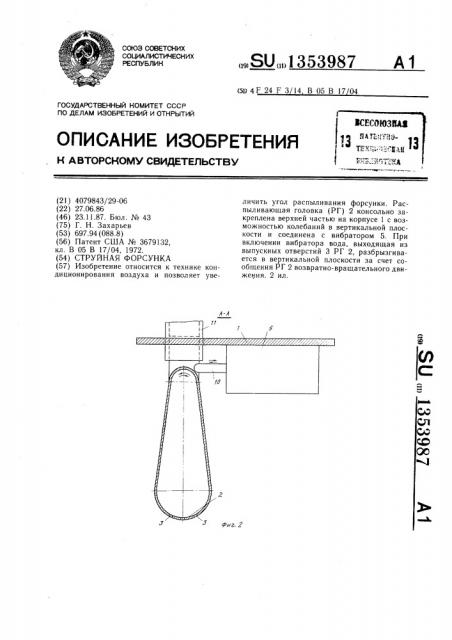

На фиг. 1 изображена струйная форсунка; на фиг. 2 — разрез А — А на фиг. 1.

Струйная форсунка содержит корпус 1 и расположенную в нем вертикальную распыливающую головку 2 с выпускными отверстиями 3, подключенную к напорному трубопроводу 4, и вибратор 5. Головка 2 консольно закреплена верхней частью на корпусе 1 с возможностью колебаний в вертикальной плоскости и соединена с вибратором 5. Головка 2 закреплена в осях 6, которые введены в седла 7 при помощи гаек 8. Оси 6 стопорятся контргайками 9.

Вибратор 5 жестко крепится к корпусу 1, а вибрирующий стержень 10 вибратора 5 подсоединен к напорному трубопроводу 4 эластичной муфтой 11.

Струйная форсунка работает следующим образом.

Через напорный трубопровод 4 подается вода под давлением в полость распыливающей головки 2 и через отверстия 3 вытекает под давлением наружу. Включением вибратора 5 вода, выходящая из выпускных отверстий 3, разбрызгивается в вертикальной плоскости за счет сообщения распыливающей головке возвратно-вращатель10 ного движения.

Струйная форсунка, содержащая корпус, расположенную в нем вертикальную распыливающую головку с выпускными отверстиями, подключенную к напорному трубопроводу, и вибратор, отличающаяся тем, что, с целью увеличения угла распыливания, головка консольно закреплена верхней

2р частью на корпусе с возможностью колебаний в вертикальной плоскости и соединена с вибратором.
