Датчик углов наклона

Датчик углов наклона

Иллюстрации

Показать все

Реферат



Изобретение относится к геодезическому приборостроению и позволяет повысить точность устр-ва. На вертикальной геометрической оси ампулы 2 с прозрачной жидкостью размещен дополнительный фотоприемник 13, воспринимающий световой поток точечного излучателя 14 при горизонтальном расположении объекта 15. Изменение положения объекта 15 вызывает коммутацию светового потока на соответствуюпще фотоприемники 9-12 через световоды 6, оптически связанные с поверхностью ампулы 2. Световод 8 оптически связывает источник 14 с нуль-пунктом ампулы , отстоящим от поверхности ампулы на расстоянии, равном диаметру пузырька . 2 ил. сл ее ел N о со ел - / ///// Фиг.1

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

„SU»1 54035

А1 (б11 4 С 01 С 9/32

ОПИСАНИЕ ИЗОбРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

Фиг. 3

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3986248/24-10 (22) 10.12.85 (46) 23.11.87. Бюл. ¹ 43 (72) А.Ф.Крупнов (53) 528.541(088.8) (56) Авторское свидетельство СССР

¹ 154030, кл. G 01 С 9/32, 30.03.62.

Авторское свидетельство СССР №- 485308, кл. G 01 С 9/36, 26.01.73. (54) ДАТЧИК УГЛОВ НАКЛОНА (57) Изобретение относится к геодезическому приборостроению и позволяет повысить точность устр-ва. На вертикальной геометрической оси ампулы 2 с прозрачной жидкостью размещен дополнительный фотоприемник 13, воспринимающий световой поток точечного излучателя 14 при горизонтальном расположении объекта 15. Изменение положения объекта 15 вызывает коммутацию светового потока на соответствующие фотоприемники 9-12 через световоды б, оптически связанные с поверхностью ампулы 2. Световод 8 оптически связывает источник 14 с нуль-пунктом ампулы, отстоящим от поверхности ампулы на расстоянии, равном диаметру пузырька. 2 ил. формула изобретения

Pue. Z

Составитель Т.Дреновская

Техред Л.Сердюкова

Редактор А.шандор

Корректор А.Тяско

Заказ 5683/36

Тираж 677 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

13

ИзобреТение относится к приборостроению, в частности к устройствам для определения углов наклона объекта.

Цель изобретения — повышение точности.

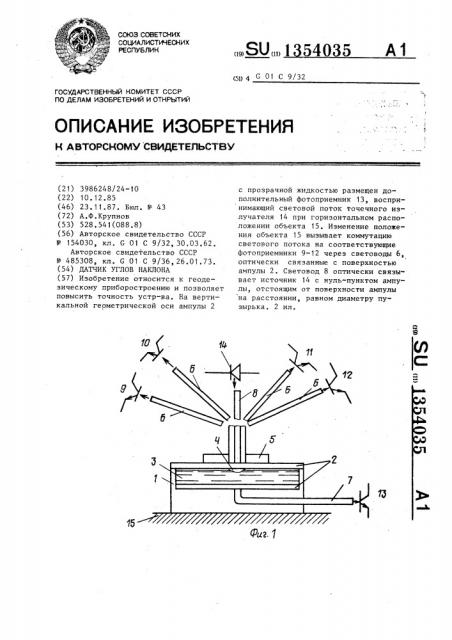

На фиг.1 приведен датчик углов наклона, вид спереди, на фиг.2 — то же, вид сверху.

Датчик углов наклона состоит из корпуса 1, в котором жестко закреплена оптически прозрачная ампула 2, наполненная прозрачной жидкостью 3 с пузырьком 4, держателей волокна 5, приемных световодов 6 и 7, передающего световода 8, фотоприемников 9-13 и излучателя 14.

Датчик углов наклона работает следующим образом.

При горизонтальном расположении объекта 15 световой поток излучате>

-ля 14 попадает на фотоприемник 13.

При изменении положения объекта 15 с установленным на нем датчиком углов наклона происходит перемещение пузырька 4 относительно внутренней полости ампулы 2, а также относительно оптической оси передающего и приемных световодов. При изменении положения объекта в плоскости Х или У

54035 2 световой поток коммутируется на соответствующие приемные устройства 9 или

10.или 11, или 12. Коммутация светового потока осуществляется за счет двухкратного отражения излучающего потока от сферической поверхности воздушного пузырька.

Датчик углов наклона, содержащий ампулу, наполненную жидкостью с пузырьком, источник излучения и фотоприемники, расположенные симметрично относительно нуль-пункта ампулы, о тл и ч а ю шийся тем, что, с целью повышения точности, он снабжен дополнительными фотоприемником, расположенным на вертикальной геометрической оси ампулы со стороны, противоположной источнику излучения, жидкость выполнена прозрачной, источник излучения выполнен точечным и через

25 введенный светоВод оптиЧески связан с нуль-пунктом ампулы, фотоприемники оптически связаны через введенные световоды с поверхностью ампулы, контактирующей с пузырьком, и расположеЗ0 ны на расстоянии от нуль-пункта, равном диаметру пузырька.
