Способ уплотнения кабеля

Способ уплотнения кабеля

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может быть использовано при монтаже уплотнительных конструкций в судостроении. Цель изобретения - исключение повреждения изоляции кабеля и предотвращение вьщавливания уплотнительного элемента. Для этого в корпусе 2 ввода устанавливают нажимные шайбы 3 из материала, обладающего эффектом памяти формы. Предварительно гаайбам 3 придают форму усеченного конуса с отверстием больше диаметра затягиваемого кабеля 4, После установки 3 в корпусе 2 производят их термообработку, А после закладки в полость корпуса 2 уплотнительного элемента затягивают гайки 5. 3 ил. tiaesss

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) 011

А1 (51) 4 Н 01 В 17!26

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3963794/24-07 (22) 27.08.85 (46) 23.11.87.Бюл. ¹ 43 (72) А.К.Бурак (53) 62!.315 (088.8) (54) СПОСОБ УПЛОТНЕНИЯ КАБЕЛЯ (57) Изобретение относится к электротехнике и может быть использовано при монтаже уплотнительных конструкций в судостроении. Цель изобретения — исключение повреждения изоляции кабеля и предотвращение выдавливания уплотнительного элемента. Для этого в корпусе 2 ввода устанавливают нажимные шайбы 3 из материала, обладающего эффектом памяти формы.

Предварительно шайбам 3 придают форму усеченного конуса с отверстием больше диаметра затягиваемого кабеля

4. После установки шайб 3 в корпусе

2 производят их термообработку. А после закладки в полость корпуса 2 уплотнительного элемента затягивают гайки 5. 3 ил.

Изобретение относится к электротехнике, в частности к способам уплотнения электрических кабелей, и может быть использовано при монтаже уплотнительных конструкций в судостроении.

Цель изобретения — исключение повреждения изоляции кабеля при затяжке и предотвращение выдавливания материала уплотнительного элемента при поджатии.

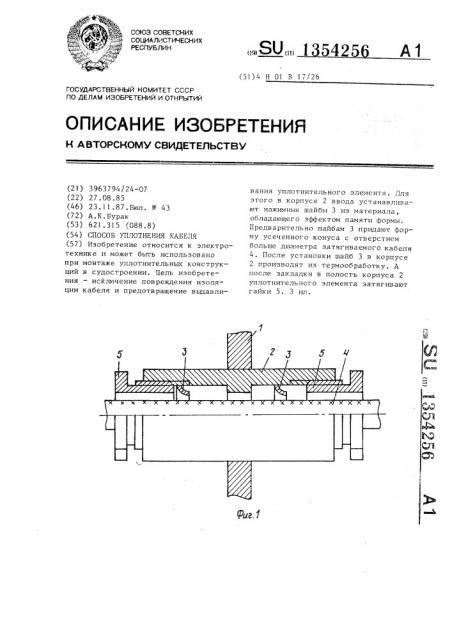

На фиг.1 изображен герметичный ввод в процессе монтажа, когда нажимные шайбы переформированы; на фиг.2 — смонтированный ввод; на фиг.3 — переформированная нажимная шайба (а) и шайба после термообработки (б 1.

Смонтированный ввод состоит из перегородки 1, к которой приварен корпус ?, нажимных шайб 3, кабеля гаек 5, уплотнительного элемента 6.

Способ осуществляют следующйм образом.

К перегородке l приваривают корпус 2. Нажимным шайбам 3, изготовленным из материала, обладающего эффек— том памяти формы, придают форму усеченного конуса с отверстием больше диаметра затягиваемого кабеля 4 Нажимные шайбы 3 устанавливают в корпусе гайки 5, завинчивают на полови—

4256

2 ну резьбы. Производят затяжку кабеля 4. Нажимные шайбы 3 и гайки 5 вынимают из корпуса и располагают на кабеле 4. Производят термообработ.) ку нажимных шайб 3 (например, обдувом горяч м воздухом из пневмописто— лета), при этом величины отверстий в шайбах максимально приближаются к g диаметру затянутого кабеля и зазоры полностью выбираются. В полость корпуса закладывают уплотнительный элемент 6 устанав IHBGloT нажимные шай1 бы 3 и поджимают гайки 5. формулаизобретения

Способ уплотнения кабеля, при котором в корпусе ввода устанавлива?0 ют нажимные шайбы и гайки, через отверстия в них укладывают кабель, в полости корпуса между нажимными шайбами размещают уплотнительный элемент и поджимают его гайками, о т л и ч а ю шийся тем, что, с целью исключения повреждения изоляции кабеля и предотвращения выдавливания уплотнительного элемента,используют нажимные шайбы из материала, ЗО обладающего эффектом памяти формы, до установки в корпусе придают им форму усеченного конуса с отверстием, превышающим наружный диаметр кабеля, и перед поджатием проводят термообработку нажимных шайб.

1354256

Составитель Ю.Кротов

Редактор Н.Тупица Техред А.Кравчук Корректор Н.Король

Заказ 5702/47 Тираж 697 Подписное
