Реферат



Изобретение относится к технологическому оборудованию для производства витых ленточных магнитопро- , водов и м.б. использовано в электротехнической промьполенности. Цель изобретения - повьшение производительности и качества магнитопровода за счет более плотной навивки. При навивке ленты на оправку 1 подводится прижимной ролик 2, которьш выполнен с зубчатым профилем для зацепления с ней. Ролик 2 связан с оправкой кинематической связью для согласования их угловых перемещений. При согласовании вращения оправки 1 и ролика 2 при неизменном профиле оправки полностью отсутствует колебательное движение прижимного ролика за счет обкатывания поверхности оправки 1,по профилю ролика 2. При : увеличении периметра оправки за счет утолщения навивки будут происходить частичное проскальзывание профилей и незначительное колебание ролика. 8 ил. i (Л С 00 ел ю О5 О5

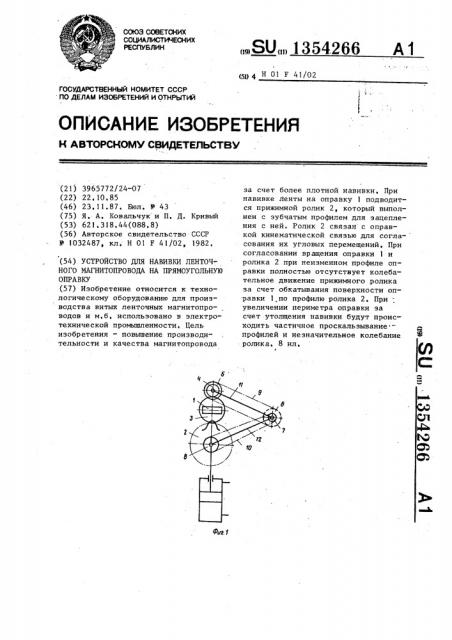

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (5g 4 Н 01 F 41/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3965772/24-07 (22) 22.10.85 (46) 23.11.87. Бюл. У 43 (75) Я, А. Ковальчук и П. Д. Кривый (53) 621.318.44(088.8) (56) Авторское свидетельство СССР

У 1032487, кл. Н Ol Г 41/02, 1982. (54) УСТРОЙСТВО ДЛЯ НАВИВКИ ЛЕНТОЧНОГО МАГНИТОПРОВОДА НА ПРЯМОУГОЛЬНУЮ

ОПРАВКУ (57) Изобретение относится к технологическому оборудованию для производства витых ленточных магнитопроводов и м.б. использовано в электротехнической промышленности, Цель изобретения — повьппение производительности и качества магнитопровода

ÄÄSUÄÄ 1354266 А 1 за счет более плотной навивки. При навивке ленты на оправку 1 подводится прижимной ролик 2, который выполнен с зубчатым профилем для зацепления с ней, Ролик 2 связан с оправкой кинематической связью для согласования их угловых перемещений. При согласовании вращения оправки 1 и ролика 2 при неизменном профиле оправки полностью отсутствует колебательное движение прижимного ролика за счет обкатывания поверхности оправки 1 по профилю ролика 2, При увеличении периметра оправки эа счет утолщения навивки будут происходить частичное проскальзывание— профилей и незначительное колебание ролика. 8 ил. э

1354266

Изобретение относится к технологическому оборудованию для производства витых ленточных магнитопроводов и может быть использовано в электротехнической промышленности при навивкЕ ленточных магнитопроводов на прямоугольную оправку °

Цель изобретения — повьш)ение производительности при навивке ленточного магнитопровода на прямоугольн ло оправку, повышение качества изготавливаемого магнитопровода эа счет

; более плотной навивки.

На фиг. 1 и 2 изображены кинематические схемы устройства; на фиг. 3— узел кинематического замыкания цепей, общий вид; на фиг. 4 — разрез

А-А на фиг, 3; на фиг. 5 — схема построения профиля ролика; на фиг, 6— зуб профильного ролика, общий вид; на фиг. 7 — разрез Б-Б .на фиг, 6; на фиг. 8 — схема обката оправки и ролика.

Устройство,цля навивки ленточного магнитопровода на прямоугольную оправку содержит станину„ прямоугольную оправку 1, связанную с приводом вращения, прижим ленты к которой осуществляется механизмом уплотнения, включающим профильный ролик

2, установленный на штоке пневмоцилиндра и кинематически связанный с вращением оправки 1 через зубчатую пару 3 и 4 и цепную передачу, включающую звездочки 5 — 8 и цепи 9 и

10, С помощью этих кинематических звеньев осуществляется согласование вращения прижимного ролика с оправкой, Рычаги 11 и 12 удерживают цепи в постоянно натянутом положении.

Две пластины 13 с дуговыми направляющими пазами 14 повышают жесткость конструкции при высоких частотах вращения оправки. Вал 15 передает вращающий момент от ведущей звездочки 6 к ведомой звездочке 7, осуществляя в то же время колебательное движение вдоль паза 14 при подводе и отводе ролика к ленте в начале и конце навивки. Защитный чехол 16 предохраняет от попадания в зону быстровращающихся частей посторонних предметов, На вершинах зубьев профиля ролика 2 установлены свободновращающиеся ролики 17.

Устройство работает следующим образом, !

О !

Лента из магнитамягкой стали подается и фиксируется на оправке 1, после чего подводится прижимной ролик 2, сориентированный центрами своих выступов вдсль короткой оси оправки. При вращении оправки 1 от привода согласованно (через кинематическую связь) вращается ролик 2.

Исходя из уравнения кинематического баланса, определяется количество зубьев зубчатых колес и звездочек, Обозначим Ез Еа Z 1Еь Е7,Ев ответственно количество зубьев зубчатых колес и звездочек (позиции 3—

8); Е, = 2 — количество зубьев оправки; Z - количество профильного роЕ Е Zr лика, тогда -- = .-;- -- --, ПриЕ, Е, Еь Ев няв Е„ = 13 — 22, определим соотношения Š— Z

При согласовании вращения оправки 1 и ролика 2 при неизменном профиле оправки (беэ навивки ленты) полностью отсутствует колебательное движение прижимного ролика за счет обкатывания поверхности оправки 1 по профилю 2. При увеличении периметра оправки за счет утолщения навивки имеет место частичное проскальзывание профилей и незначительное колебание ролика за счет неполного захода навивки во впадины ролика, При небольшом относительном увеличении периметра навивки (1,5

3) колебания ролика несущественные.

Проскальзыванию профилей содействуют цилиндрические ролики 17, установленные на вершинах профильного ролика 2,-которые, проворачиваясь, заменяют трение скольжения качением, Радиус роликов 17 соответствует радиусу при вершине профильного ролика 2, полученного при графическом построении профиля, Ролики 17 установлены осями в пластинах !

8 из антифрикционного материала и закреплены винтами 19 к корпусу профильного ролика, В пластинах 18 выполнены продольные отверстия, дающие возможность регулировать высоту установки роликов 17.

После окончания навивки и фиксации последнего витка профильный ролик отводится пневмоприводом, освобождая заготовку, При отводе и низкоамплитудном колебании ролика. 2 ки- нематическая связь оправки и ролика 2 удерживает ик расположение вза1354266

Фие.2 имно согласованным. Рычаги 11 и 12 удерживают цепи 9 и 10 в натянутом состоянии и имеют конструкцию, позво ляющую регулировать натяжение цепей.

Вал 15, шарнирно соединяющий рычаги 11 и 12, двигается вдоль направляющих пазов 14 на пластинах 13 при радиальном перемещении ролика 2 °

Длины цепей остаются при этом постоянными

Профиль ролика приближенный к эвольвентному и строится следующим образом (фиг, 5). Вычерчиваем профиль прямоугольной оправки 1, окI ружность выступов радиусом 0 2, окк f ружность впадин 0 g, равной 0 2 (д, где — радиус окружности, вписанной в профиль оправки °

Намечаем на правой части длины оправки точки О,а,б,в,r на одинаковом расстоянии друг от друга, а также точки 5 и 6 на ширине. профиля оправки, Соединяем эти точки с центрами оправки 0 и ролика 0 прямыми линиями. На пересечении, этих прямых с окружностью выступов обозначаем точки а, б,1в, г . От точ- . (I ки а откладываем в направлении 0 отрезок, равный расстоянию от точки и к окружности, вписанной в оправку.

В конце его будет точка а . Аналогичм и к но строим точки б, в ", г . Соединив, из плавной кривой получим часть профиля ролика. Так как обеспечивать

К дк высокую точность участка г о нет необходимости, то строим его по трем точкам. Точку Э откладываем от r на расстоянии, равном от г до Э . Точка e" лежит на оси симметрии между точками г и Э на расстоянии от ок5 ружности выступов, равном 0,6

Построение других участков профиля осуществляется симметрическим отражением.

)p Построенный таким образом профиль получается близким к эвольвентному, что обеспечивает плавное обкатывание профилей ° Радиус кривизны при вершине профиля равен радиусу окруж15 ности, вписанной в оправку, Ф о р м у л а и з о б р е т е н и я

Устройство для навивки ленточZp ного магнитопровода на прямоугольную оправку, содержащее привод вращения, связанный с оправкой, механизм подачи ленты и механизм для уплотнения ленты, включающий прижим25 ной ролик, о т л и ч а ю щ е е с я тем, что, с целью повьппения производительности и качества магнитопровода за счет более плотной навивки, прижимной ролик выполнен с зубчатым

30 профилем для зацепления с оправкой и связан с ней кинематической связью для согласования угловых перемещений ролика и оправки, при этом прижимной ролик снабжен цилиндрическими роли35 ками, каждый из которых установлен с возможностью вращения на одной из вершин зубцов.

1354266

1354266

1354266
