Переход между металлическим и диэлектрическим волноводами

Переход между металлическим и диэлектрическим волноводами

Иллюстрации

Показать все

Реферат



Изобретение относится к технике СВЧ и уменьшает потери и отражения. Переход содержит отрезок металлич. волновода (OMB)I и отрезок диэл. волновода (ОДВ)2, имеющие прямоугольное сечение и расположенные соосно. На конце ОДВ 2 выполнен скос 3. ОДВ 2 на длине скоса 3, составляющей 1,5 - 2,0 длины волны в ОМВ 1, выполнен с плавным изгибом, и его острие 4 примыкает к узкой стенке ОМВ I. Из-за размещения острия 4 на узкой стенке ОМВ 1, где эл, поле равно нулю, в з стр-ве уменьшаются отражения. 1 ил. СО ел Nj tsO 00 оо

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (Зз Н 01 Р 5/08

ГОСУД АРСТВЕНР!ЫЙ КОМИТЕТ СССР

ПО ДЕЛИА ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4022950/24-09 ("..2) 14.02.86 (46) 23.11.87.Бюл. Ф 43 (7I) Севастопольский приборостроительный институт (72) А.Б.Кондрашихин (53) 621.372.83! ° 62 (088.8) (56) Авторское свидетельство СССР

М 333642, кл. Н 01 P 5/08, 1967.

Iten R.À. Babbit R.N ° Dielectric

waveguide circulator. Int. 1. Infrared and millimeter wave, 1982, I! - I р, II — 18. (54) ПЕРЕХОД МЕ)КДУ МЕТАЛЛИЧЕСКИМ И

ДИЭЛЕКТРИЧЕСКИМ ВОЛНОВОДАМИ

ÄÄSUÄÄ 1354288 А 1 (57) Изобретение относится к технике

СВЧ и уменьшает потери и отражения.

Переход содержит отрезок металлич. волнавода (ОМВ)! и отрезок диэл ° волновода (ОДВ)2, имеющие прямоугольное сечение и расположенные соосно.

На конце ОДВ 2 выполнен скос 3.

ОДВ 2 на длине скоса 3, составляющей

1,5 — 2,0 длины волны в ОМВ 1, выполнен с плавным изгибом, и его острие 4 примыкает к узкой стенке

ОМВ 1. Из-за размещения острия 4 на узкой стенке ОМВ 1, где эл. поле равно нулю, в устр — ве уменьшаются отражения. 1 ил.

1354288

Составитель С.Подковырин . Техред Л. Олийнык

Корректор В.БУтЯга

Редактор Л.Лангазо

Заказ 5704/48

Подписное

Тираж 625

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д,4/5

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, Изобретение относится к технике

КВЧ и может быть использовано в приемопередающей и измерительной аппаратуре.

Целью изобретения является уменьшение потерь и отражений.

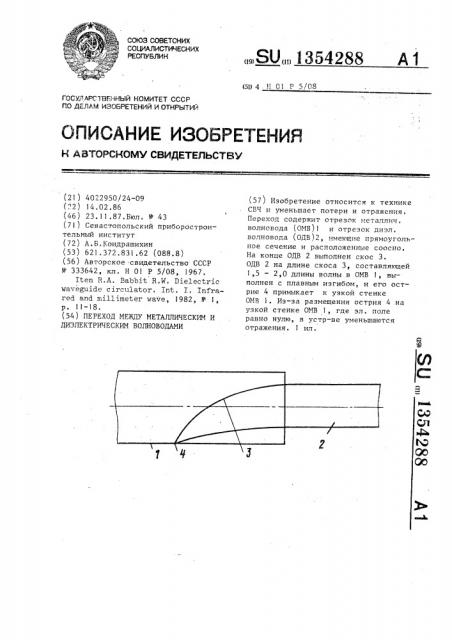

На чертеже представлена конструкция предлагаемого перехода.

Переход между металлическими и диэлектрическими волноводами содержит отрезок металлического волновода 1 и отрезок диэлектрического волновода 2, имеющие прямоугольные сечения и расположенные coocEIo, На конце отрезка диэлектрического волновода 2 выполнен скос 3. Отрезок диэлектрического волновода 2 на длине скоса 3, составляющей 1,5 — 2,0 длины волны в отрезке металлического волновода 1, выполнен с плавным изгибом, и его острие 4 примыкает к узкой стенке отрезка металлического волновода 1.

Волна Но, распространяясь по отрезку металлического волновода 1, плавно трансформируется в поверхностную волну отрезка диэлектрического волновода 2 на длине скоса 3. Из-за размещения острия 4 на узкой стенке отрезка металлического волнонода 1, где электрическое поле равно нулю, уменьшаются отражения. б

Формула изобретения

Переход между металлическим и диэлектрическим волноводами, содержащий отрезок металлического волновода, имеющий прямоугольное сечение, и отрезок диэлектрического волновода, имеющий прямоугольное сечение и размещенный внутри отрезка металлического волновода по его оси, на конце отрезка диэлектрического волновода выполнен скос длиной l 5

2,0 длины волны в отрезке металли2g ческого волновода, а поверхность скоса перпендикулярна. широким стенкам отрезка металлического волновода, отличающийся тем, что, с целью уменьшения потерь и от25 ражений, отрезок диэлектрического волновода по длине скоса выполнен с плавным изгибом к узкой стенке отрезка металлического волновода и его острие примыкает к ней.
