Электрический соединитель

Электрический соединитель

Иллюстрации

Показать все

Реферат



Электрический соединитель относится к электротехнике и предназначен, для самофиксации двух идентичных по конструкции ответных частей соединителя при использовании в приборах электрои радиотехники. Цель изобретения - повышение надежности контактирования путем самофиксации контактов . Электрический соединитель состоит из двух идентичных частей 2, каждая из которых содержит корпус 1 с закрепленными проволочными контактами в виде ламелей 3. Свободные концы 4 ламелей 3 отогнуты от образующей под углом 15-25 . Величина указанного угла зависит от длины ламелей. Чем длиннее ламель, тем меньше нужен угол отгиба ламели от образующей. Проволочные ламели 3 закреплены на корпусе 1с шагом, меньшим, чем их диаметр , в результате этого в процессе сочленения обеспечивается самофиксация ламелей двух ответные частей 2 путем заклинивания и удержания в сочлененном состоянии за счет сил трения . 3 ил. 9

СОЮЗ СОВЕТСНИХ

М

РЕСПУБЛИК

Сщ 4 Н 01 R 13/02 фЩ он ;рв,q

I. 1д!

ЬР..

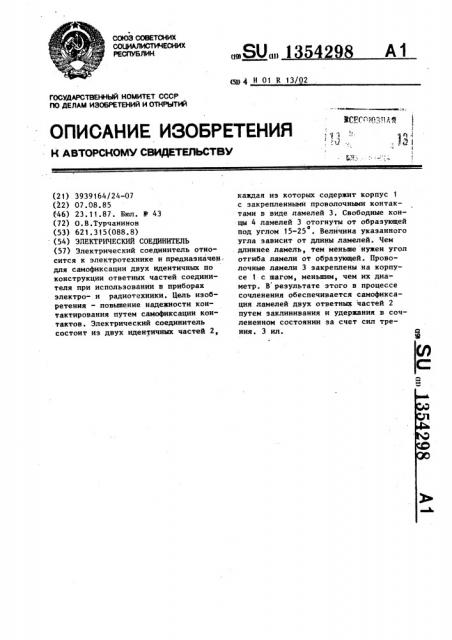

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTP9

{21) 3939164/24-07 (22) 07.08.85 (46) 23.11.87. Бюл. В 43 (72) О.В.Турчанинов (53) 621.315(088.8) (54) ЭЛЕКТРИЧЕСКИЙ СОЕДИНИТЕПЬ (57) Электрический соединитель относится к электротехнике и предназначен, для самофиксации двух идентичных по конструкции ответных частей соединителя при использовании в приборах электро- и радиотехники. Цель изобретения — повышение надежности контактирования путем самофиксации контактов ° Электрический соединитель состоит из двух идентичных частей 2,,.SU„„54298 А 1 каждая из которых содержит корпус 1 с закрепленными проволочными контактами в виде ламелей 3. Свободные концы 4 ламелей 3 отогнуты от образукицей

0 под углом 15-25 . Величина укаэанного угла зависит от длины ламелей. Чем длиннее ламель, тем меньше нужен угол отгиба ламели от образуннцей. Проволочные ламели 3 закреплены на корпусе 1 с шагом, меньшим, чем их диаметр. В результате этого в процессе сочленения обеспечивается самофиксация ламелей двух ответных частей 2 путем заклинивания и удержания в сочлененном состоянии за счет сил трения. 3 ил.

4298

Изобретение относится к электротехнике и предназначено для самофиксации двух идентичных по конструкции ответных частей соединителя при использовании в приборах электро- и радиотехники.

Цель изобретения — повышение надежности контактирования путем самофиксации контактов.

На фиг. 1 показана одна иэ двух частей соединителя, разрез; на фиг ° 2в соединитель со стороны сочленения, на фиг, 3 — электрический соединитель в сочлененном состоянии. о

Электрический соединитель состоит иэ двух частей, каждая из которых содержит корпус 1 с закрепленным на нем стаканом 2, проволочными ламелями 3, каждая из них расположена на токопроводящем корпусе 1 на расстоянии друг от друга меньшем, чем диаметр проволоки, и свободные концы 4 отогнуты от образующей под небольшим углом.

Корпус одной из частей соединителя снабжен изоляционной втулкой 5 с пазом, а корпус ответной части снабжен металлическим штифтом 6, взаимодействующим с пазом.

При сочленении двух частей электрического соединителя изоляционная втулка 5 с пазом направляется штифтом 6 таким образом, что ламели 3 одной части соединителя ориентируются между ламелями другой его части. Свободный заход ламелей 3 друг в друга обеспечивается отгибом свободных их концов 4 от образующей под небольшим углом, что обеспечивает распределение свободных концов ламелей относительно друг друга на большее расстояние, чем в основании отогнутой их части.

Самофиксация ламелей 3 одной части электрического соединителя в другой достигается расположением ламелей каждой его части на корпусе 1 с шагом, меньшим диаметра ламели. Причем

1 ламели контактируют друг с другом с двух боковых сторон и закусываются.

Такое же сочленение может быть обеспечено в конструкции электрического соединителя с линейным расположением ламелей с расположением двух

его частей в одной плоскости или под углом друг к другу.

При расположении проволочных ламелей с шагом меньшим, чем их диаметр, в процессе сочленения самофиксация ламелей двух ответных частей между собой происходит путем заклинивания и удержания в сочлененном состоянии за счет сил трения. Так, например, в электрическом соединителе, каждая из частей которого состоит из восьми проволочных ламелей из пружинной проволоки ф 2 мм, усилие расчленения составляет 8,5-9 кг, Крепление ламелей электрического соединителя производится опрессовкой ламелей между корпусом 1 соединителя и стаканом 2, Ориентирование ламелей по образующей производится с одной стороны установкой загнутых концов ламелей в отверстиях корпуса, и с другой расположением ламелей в прорезях стакана, находящихся на одной образующей с отверстиями в корпусе °

Угол отгиба ламели от образующей о может составлять 15-25 и необходим для организации заходной части соединителя. Величина указанного угла зависит от длины ламели. Чем длиннее ламель, тем меньше нужен угол отгиба ламели от образующей.

Повышение надежности контактирования достигается прежде всего заклиниванием проволочек между собой удержанием их в заклиненном состоянии с помощью сил трения и образованием двух тачек контактирования с каждой из боковых сторон проволочки вместо одноконтактной точки, как у известных технических решений. При этом происходит уменьшение переходного сопротивления.

Формула изобретения

Электрический Соединитель, состоящий из двух частей, каждая из которых содержит корпус с закрепленными проволочными контактами в виде ламелей, выступающих за торцовую поверхность корпуса в сторону сочленения, о тл и ч а ю шийся тем, что, с целью повышения надежности контактирования за счет самофиксации контактов, ламели отогнуты от оси под углом и закреплены на корпусе на расстоянии дРуг от друга меньшем, чем диаметр проволоки.

1354298

Составитель В.Бербасов

Техред Л.Сердюкова

Корректор Л.Патай

Редактор А.Шандор

Подписное

Тираж 625

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 5705/49

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4
