Разъем с устройством для подсоединения жгута

Разъем с устройством для подсоединения жгута

Иллюстрации

Показать все

Реферат



Изобретение относится к радиоэлектронной промышленности. Цель изобретения состоит в повышении эксплуатационной надежности. Поставленная цель достигается введением в элемент фиксации кабеля двух шайб 9, 11 с отверстиями, соответствующими количеству жил кабелей и расположенными на некотором расстоянии от их центра. Шайба 9 неподвижно установлена в патрубке 6 со стороны контактов 2. Шайба 11 размещена в патрубке 6 со стороны ввода кабелей с возможностью вращательного возвратно-поступательного движения. Жилы кабелей пропускаются в отверстия шайб 9, 11. Производится их закрутка в полости патрубка 6 путем поворота и перемещения шайбы 11 и фиксация ее положения. Образовавшаяся при этом тугая скрутка жил кабелей, зафиксированных в отверстиях шайб 9, 11, препятствует передаче усилий в места распайки жил на контактах 2. 4 ил. С б (Л СО СП :о ND

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕаЪБЛИК (19) (И) Ш Н 01 R 13/56

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A ВТОРСКОМУ СВИДЕТЕЛЬСТВУ,У 10 б A

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTMPbITHA (21) 3739409/24-07 (22) 11.05.84 (46) 23. 11.87. Бюл. Р 43 (72) E.Ã.Ñèìêèí и С.Г.Никольский (53) 621.315(088.8) (54) РАЗЪЕМ С УСТРОЙСТВОМ ДЛЯ ПОДСОЕДИНЕНИЯ ЖГУТА (57) Изобретение относится к радиоэлектронной промышленности. Цель изобретения состоит в повышении эксплуатационной надежности. Поставленная цель достигается введением в элемент фиксации кабеля двух шайб 9, 11 с отверстиями, соответствующими количеству жил кабелей и расположенными на некотором расстоянии от их центра. Шайба 9 неподвижно установлена в патрубке 6 со стороны контактов 2. Шайба 11 размещена в патрубке

6 со стороны ввода кабелей с возможностью вращательного возвратно-поступательного движения. Жилы кабелей .пропускаются в отверстия шайб 9, 11.

Производится их закрутка в полости патрубка 6 путем поворота и перемещения шайбы 11 и фиксация ее положения.

Образовавшаяся при этом тугая скрутка жил кабелей, зафиксированных в отверстиях шайб 9, 11, препятствует передаче усилий в.места распайки жил на контактах 2. 4 ил.

1

Изобретение относится к радиоэлектронной промышленности и может быть использовано в различных конструкциях цилиндрических соединителей, например, в вычислительной технике для подвода жгутов, состоящих из радиочастотных кабелей, к низковольт ному разъему аппаратуры.

Цель изобретения — повьш ение эксп луатационной надежности и ускорение монтажных работ.

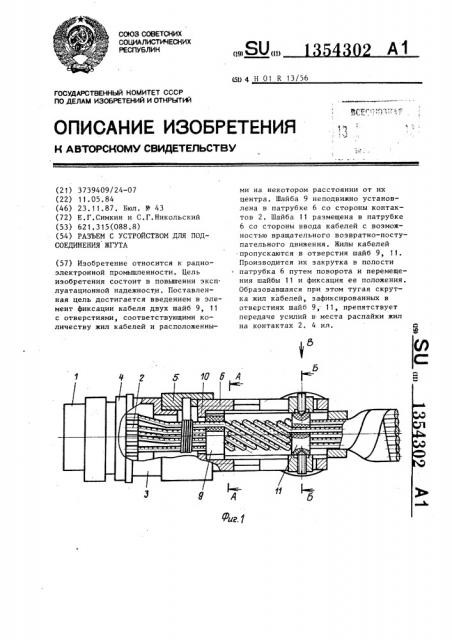

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 разрез А-А на фиг. 1„ на фиг„ 3 разрез Б-Б на фиг. 1; на. фиг. 4 вид В на фиг. 1.

Разъем с устройством для подсоединения жгута состоит из панели 1 с контактами 2 и элемента фиксации кабеля, включающего в себя переходную втулку 3, гайку 4, посредством которой переходная втулка 3 крепится к панели 1, муфту 5, соединяющую переходную втулку 3 с патрубком 6, на цилиндрической поверхности которого выполнены два внутренних продольных диаметрально расположенных паза 7 с полукруглыми выемками 8 одной из сторон. В патрубке 6 установлена шайба 9 с отверстиями для жил кабелей и двумя выступами, диаметрально расположенными на ее цилиндрической поверхности, которые установлены в пазах 7 и служат для предотвращения поворота шайбы 9. Осевое перемещение шайбы 9 в сторону панели

1 ограничено кольцевым упором 10 пат рубка 6. Вторая шайба 11 размещена в патрубке 6 с воэможностью вращательного возвратно-поступательного движения со стороны ввода кабелей и снабжена отверстиями, аналогичными отверстиям шайбы 9, причем отверстия в шайбах расположены на некотором расстоянии от центра шайб 9 и 11

Шайба 11 зафиксирована от углового перемещения винтом 12, а от продольного перемещения вдоль оси — штифтом 13 посредством шпонки 14, установленной в пазу 7. Шайбы могут быть выполнены, например, из изоляционного материала. На средней части патрубка 6 установлена манжета 15, выполненная из резины и предохраняющая устройстве от попадания пыли, а также удерживающая штифт 13 от выпадания. На патрубке 6 со стороны ввода кабелей имеются проушины 16, на ко354302 2 торых закреплен хомут 17, выполненный в виде полукруглой скобы.

Монтаж разъема с устройством для подсоединения жгута осуществляется следующим образом.

В Т-образные пазы 7 патрубка 6 устанавливаются шпонки 14. Концы жил .кабеля с удаленной наружной изоляцией по длине устройства и наложенным бандажом из нескольких слоев киперной ленты, вблизи хомута 17, продеваются сквозь соответствующие оцифрованные отверстия шайб 9 и 11. Шайба 9 размещается в продольных пазах

7 до упора 10 патрубка 6, а шайба 11 устанавливается,у первой выемки 8, ближайшей к шайбе 9, Затем производится закрутка проводов кабеля в полость патрубка 6 поворотом шайбы 11 так„ что жилы кабелей между шайбами

9 и 11 закрепляются по винтовой линии. По окончании закрутки шпонки 14 совмещается с. шайбой 11 и ближайшей выемкой 8 патрубка 6. Шайба 11 фиксируется винтами 12 от углового перемещения и штифтами 13 от продольного перемещения, помещая их в соответствующие выемки шпонок 14 и пазов 7.

Образовавшаяся при этом тугая скрутка жил кабелей, зафиксированных в отверстиях шайб 9 и 11, препятствует передаче усилий на жилы в зоне распайки на контактах 2 панели 1. На среднюю часть патрубка 6 устанавлиЗб вается.манжета 15, предохраняющая штифты 13 от выпадании и проникновения пыли внутрь устройства. После этого закрепляют кабели хомутами 17 и накладывают бандаж из ниток вблизи

40 шайбы 9. На патрубок 6 устанавливают муфту 5 до упора 10, в которую крепится переходная втулка 3 с гайкой

4. Затем производится распайка жил

4 кабелей на контакты 2 панели 1, пос45

" ле чего переходная втулка 3 соединяется с панелью 1 посредством свинчивания муфты 5 с патрубком 6 и закрепляется гайкой 4.

Демонтаж устройства производится в обратной последовательности, Изобретение позволяет существенно увеличить надежность заделки жгутов в низкочастотные цилиндрические соединители, а также ускоряет демонтаж в случае обрыва на контактах.

Формула и з обретеНия

Разъем с устройством для подсоединения жгута, содержащий корпус, в по77

Составитель И.Негина

Техред Л.Сердюкова Корректор Л.Патай

Редактор Н.Тупица

Тираж 625 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-Э5, Раушская наб., д. 4/5

Заказ 5705/49

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4 з 1354302 лости которого установлена панель с нии от центра шайб, при этом шайба, контактами и элемент фиксации кабеля, расположенная со стороны панели с отличающийся тем, что, контактами, установлена неподвижно, с целью повышения эксплуатационной а шайба расположенная со стороны

t надежности и ускорения монтажных ра- ввода кабеля, установлена с возможбот, элемент фиксации кабеля снабжен ностью вращательного возвратно-посдвумя шайбами с отверстиями, соответ- тупательного движения и выполнена с ствующими количеству жил кабеля и элементом фиксации ее продольного расположенными на некотором расстоя- и углового перемещения.
