Электрический разъем с нулевым усилием стыковки

Электрический разъем с нулевым усилием стыковки

Иллюстрации

Показать все

Реферат



Изобретение отнесутся к электрическим соединительным устройствам и может быть использовано в контрольно-измерительной аппаратуре. Целью изобретения является повышение надежности. Цель достигается введением в устройство выступов 8, расположенных на плоскости нажимного элемента 6, обращенной к пружинным контактным элементам 3. При повороте нажимного элемента 6 выступ 8 прижимает конец 4 пружинного контактного элемента 3 к оголенному концу 17 электрического элемента 16. Положение нажимного элемента 6 фиксируется пружинной защелкой 20. 2 ил. 15 (Л 1вИ 10 Г СП 4 СО о го

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19 SU(ill (594Н 01 R 13 62 всясовзкм

I 2Â,"... 23

Дф,12„1< 1 .;:г;;

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

C ф

Фиг.1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3832454/24-07 (22) 27.12,84 (46) 23.11.87, Бюл. Р 43 (72) А.В,Мирянов, В.И.Лядский и И.А.Матвеев (53) 621.315(088.8) (56) Патент США Ф 3982807, кл. 339-75 МР, 1976.

Авторское свидетельство СССР

21i 978248, кл. Н 01 R 13/62, 1982. (54) ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ С НУЛЕВЫМ

УСИЛИЕМ СТЫКОВКИ (57) Изобретение относится к электрическим соединительным устройствам и может быть использовано в кон-, трольно-измерительной аппаратуре.

Целью изобретения является повышение надежности. Цель достигается введением в устройство выступов 8, расположенных на плоскости нажимного элемента 6, обращенной к пружинным контактным элементам 3. При повороте нажимного элемента 6 выступ 8 прижимает конец 4 пружинного контактного элемента 3 к оголенному концу 17 электрического элемента 16 ° Положение нажимного элемента 6 фиксируется пружинной защелкой 20. 2 ил.

54306 2

При повороте нажимного элемента

6 выступ 8 прижимает свободный конец

4 пружинного контактного элемента 3 к оголенному концу 17 электрического

5 элемента 16. Выступ 10, взаимодействуя с кулачком 11, поворачивает на некоторый угол стержень 12. При этом кулачки 13 прижимают свободные концы

14 пружинного контактного элемента 3 к оголенному концу 17 электрического элемента 16. Положение нажимного элемента 6 фиксируется пружинной защелкой 20.

Положительный эффект достигается путем повышения надежности электрического разъема, 1

13

Изобретение относится к электрическим соединительным устройствам и может быть использовано в контрольно-измерительной аппаратуре.

Цель изобретения повышение надежности.

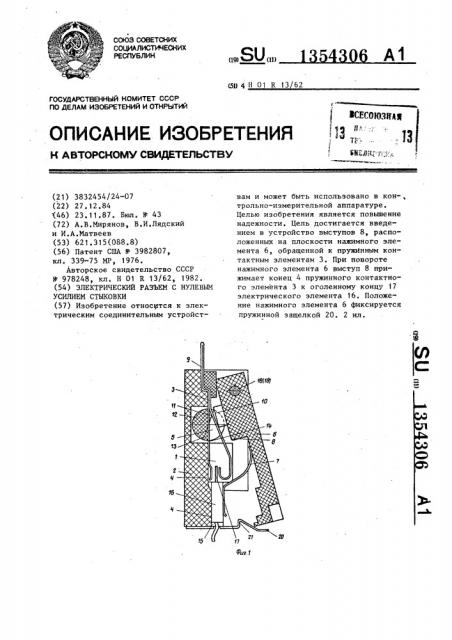

На фиг. 1 представлен предлагаемый разъем, открытое положение, поперечный разрез; на фиг. 2 — то же, закрытое положение.

В полости 1 корпуса 2 закреплены пружинные контактные элементы 3

U — образной формы, один свободный конец 4 которых взаимодействует с

4 механизмом 5 включения, состоящим из плоского нажимного элемента 6, подпружиненного пружиной 7. Выступ 8 нажимного элемента 6 прижимает свободные концы 4 пружинных контактных элементов 3. Конец 9 пружинного контактного элемента 3 жестко закреплен в корпусе 2. Выступ 10 нажимного элемента 6 взаимодействует с кулачком 11 стержня 12, повернутого на некоторый угол к кулачкам 13, взаимодействующим со свободными концами

14 пружинных контактных элементов 3.

В корпусе 2 в отверстии 15 закрепляется электрический элемент 16, оголенный конец 17 которого обжимается с двух сторон свободными, концами 4 и

14 контактного элемента 3. Нажимной ,элемент 6 шарнирно закреплен в корпу се 2 на осях 18 и 19. Пружинная защелка 20 с помощью уступа 21 фиксирует положение нажимного элемента 6.

Разъем работает следуюшим образом.

Электрический элемент 16 помещается в отверстие 15 корпуса 2 разъема находящегося в открытом положении, Формула и з обретения

Электрический разъем с нулевым усилием стыковки, содержащий корпус, в полости которого закреплены пружинные контактные элементы U-образной формы, один свободный конец которых взаимодействует с механизмом включения, состоящим из подпружиненного плоского нажимного элемента, шарнирно-закрепленного в корпусе, и

З0 стержня с кулачками, установленного в корпусе с возможностью вращения вокруг собственной оси, о т л и— ч а ю шийся тем, что, с целью повышения надежности, на ппоскости нажимного элемента,,обращенной к пру35 жинным-контактным элементам, выполнен выступ, на стержне выполнены дополнительные кулачки, выступ на плоскости нажимного элемента взаимо40 действует с дополнительными кулачками, при этом кулачки стержня взаимодействуют с другим свободным концом пружинных контактных элементов, 1354306

f0
