Реферат



Изобретение относится к технике телевидения и обеспечивает помехоустойчивость и точность синхронизации. Устр-во содержит блок 1 выборки и хранения, управляемый г-р 2, формирователь (Ф) 3 синхроимпульсов .строк, Ф 4 синхроимп ульсов полей, Ф 5 видеосигнала телевизионной камеры, селектор 6 синхроимпульсов, фазовый детектор 7, каналы 8 22,21 связи, триггеры 9-11, 25 и 27, эл-ты ИЛИ-НЕ 12,13, 17 и 25, эл-ты ИЛИ 14, 16, 17, 18, 20 и 28, инверторы 15 и 19, одновибратор 23, пиковый детектор 24. Блок 1 содержит два ключа, конденсатор и резистор. 1 з.п. ф-лы, 5 ил.. i (Л с со ел N 4 Ю

СОЮЗ СОВЕТСКИХ . СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 Н 04 N 5 06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA,(21) 4051297/24-09 (22) 07.04.86 (23) 12.12.85 (46) 23.11.87. Бюл. Ф 43 (72) С.П.Уханов и С.M.Ïåðâóøêèí (53) 62 1.397.3 (088.8) (56) Контратьев А.Г., Лукин M.È. Техника промышленного телевидения.

Л.: Лениздат, 1970, с.242.

Техника телевизионного ведания.

Справочник. /Под ред. В,А.Красовского и др. Киев: Техника, 1980, с.93. (54) УСТРОЙСТВО ДЛЯ ДИСТАНЦИОННОЙ

СИНХРОНИЗАЦИИ ТЕЛЕВИЗИОННОЙ KAMEPbI

„„SU„„354442 А1 (57) Изобретение относится к технике телевидения и обеспечивает помехоустойчивость и точность синхронизации, Устр-во содержит блок 1 выборки и хранения, управляемый г-р 2, формирователь (Ф) 3 синхроимпульсов строк, Ф 4 синхроимпульсов полей, Ф 5 видеосигнала телевизионной камеры, селектор 6 синхроимпульсов, фазовый детектор 7, каналы 8 22,21 связи, триггеры 9-11, 25 и 27, эл-ты ИЛИ-НЕ 12рi3ó

17 и 25, эл-ты ИЛИ 14, 16, 17, 18, 20 и 28, инверторы 15 и 19, одновибратор 23, пиковый детектор 24. Блок

1 содержит два ключа, конденсатор и резистор. 1 з.п. ф-лы, 5 ил.

1354442

Изобретение относится к технике ,телевидения и может быть использовано для синхронизации телевизионных камер удаленных от источника синхроФ

5 сигналов,.

Цель изобретения — повьппение помехоустойчивости и точности синхронизации.

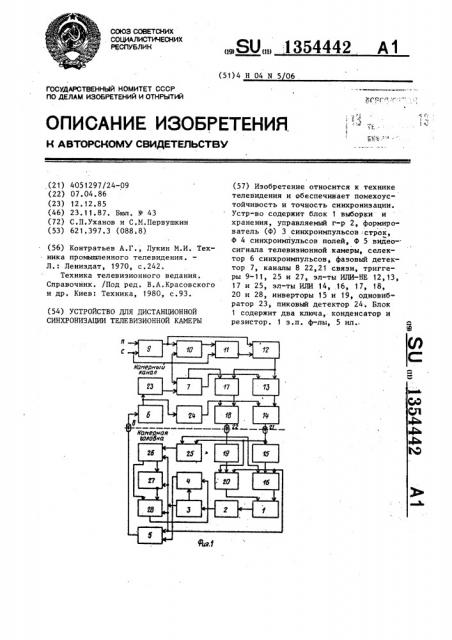

На фиг.1 представлена электрическая структурная схема устройства для дистанционной синхронизации телевизионной камеры; на фиг.2 — блок выборки и хранения; на фиг.3 — 5 — временные диаграммы, поясняющие работу. 15

Устройство для дистанционной синхронизации телевизионной камеры (фиг. 1) содержит блок 1 выборки и хранения, управляемьй генератор 2, формирователь 3 синхроимнульсов строк, формирователь 4 синхроимпульсов полей, формирователь 5 видеосигнала телевизионной камеры, селектор 6 синхроимпульсов, фазовый детектор 7„ первый канал 8 связи, первый 9, второй 10 25 и третий 11 триггеры, первый 12 и второй 13 элементы ИЛИ-НЕ, первьй элемент ИЛИ 14, инвертор 15, второй элемент ИЛИ 16, третий элемент ИЛИНЕ 17,. третий элемент ИЛИ 18, инвер- 0 тор 19, четвертый элемент ИЛИ 20, вто.рой 22 и третий 21 каналы связи, одновибратор 23, пиковый детектор 24, четвертьй элемент ИЛИ-НЕ 25> четвертый 26 и пятый 27 триггеры, пятьй элемент ИЛИ 28.

Блок 1 выборки и хранения (фиг.2) содержит первый 29 и второй 30 ключи, конденсатор 31, резистор 32.

Устройство для дистанционной синх- 4, ронизации телевизионной камеры работает следующим образом.

На вход селектора 6 из первого канала 8 поступает видеосигнал (фиг.За, и 4а). В селекторе 6, работающим обычным образом, выделяются синхроимпульсы (фиг.4б, и Зб), иэ которьм в одновибраторе 23 формируются импульсы строчной частоты длительностью в половину строки (фиг.Зв, и 4в), которые . поступают на первый вход фазового цетектора 7. На второй вход фазового детектора 7, выполненного в виде

D-триггера, поступают синхроимпульсы (фиг.3r и 4г). При опережении синхро55 импульсов, выделенных из первого канала 8, относительно синхроимпульсов, поступающих на второй вход фазового детектора 7, диаграммы временных процессов соответствуют фиг.3, а при задержке (фиг.4в) зависимости от временного положения этих импульсов на первом (прямом) выходе фазового детектора 7 формируются сигналы логического "0" и логической "1" (фиг.Зд и 4д), а на втором (инверсном) вьмоде фазового детектора 7 появляются про-. тивофазные сигналы (фиг.Зе и 4е). Эти сигналы поступают на входы второго 13 и третьего 17 элементов ИЛИ-НЕ, на выходах которых формируются сигналы (фиг.Зж,э и 4ж,з) которые поступают на входы первого 14 и третьего 18 элементов ИЛИ, через которые они приходят при наличии сигнала на выходе пикового детектора 24, свидетельствующего о присутствии синхросигналов на входе селектора 6.

Если синхроимпульсов на вьмоде селектора б,нет, то код синхронизации телевизионной камеры принимает значение 11 на выходе первого 14 и третьего 18 элементов ИЛИ и устройство работает в автономном режиме без автоподстройки частоты и фазы, сохраняя фазу и частоту предыдущего состояния.

Через каналы 21 и 22 код синхронизации телевизионной камеры поступает на входы инверторов 15 и 19 и входы четвертого 20 и второго 16 элементов

ИЛИ, на которые подаются также сигналы с выходом второго 19 и первого 15 инверторов и синхроимпульсы строк с выхода формирователя 3 синхроимпульсов строк (фиг.Зи и 4и), первый 15 и второй 19 инверторы и второй 16 и четвертый 20 элементы ИДИ образуют дешифратор кода синхронизации телевизионной камеры, -т.е ° определяют знак расфазировки синхроимпульсов и обеспечивают его определение только при наличии кода "01" или "10", причем эти коды стробируются синхроимпульсами строк, подаваемыми на входы четвертого 20 и второго 16 элементов

ИЛИ для уменьшения динамической фазовой ошибки, и поступает в блок 1 выборки и хранения для выработки управляющего напряжения, которое воздействует на управляемый генератор 2 и изменяет его частоту и фазу. При этом при опережении синхроимпульсов в фазовом детекторе 7 на выходе четвертого элемента ИЛИ 20 присутствуют импульсы (фиг.Зк) и на вьмоде второго элемента ИЛИ 16 присутствует высокий потенциал (фиг.Зл), а при задержке

1354442 синхроимпульсов, сравниваемых в фазовом детекторе 7 на выходе второго элемента ИЛИ 16 присутствуют импульсы (фиг.4л) и на выходе четвертого элемента ИЛИ 20 присутствует высокий по5 тенциал (фиг.4к) . Управляемый генератор 2 вырабатывает исходный сигнал с частотой порядка 5 МГц для формирования синхроимпульсов строк и по" лей. Этот сигнал поступает в формирователь 3, который формирует строчные синхроимпульсы и импульсы двойной строчной частоты для формирования синхроимпульсов полей в формирователе 4. Синхроимпульсы строк полей saмешиваются в видеосигнал, формируемый в формирователе 5 видеосигнала, и используются для синхронизации телевизионной камеры.

Такое построение устройства синхронизации телевизионной камеры позволяет передавать в коде синхронизации телевизионной камеры информацию о временном положении кадровых синхроимпульсов. Для этого из синхроимпульсов строк (фиг.5a) и синхроимпульсов .полей (фиг.56) формируются импульсы кадровой частоты (фиг,5в), которые подаются на входы второго 10 и третьего 11 триггеров, осуществляющих продвижение этих импульсов с периодом импульсов строк и полей (фиг.5 г ид).

В первом элементе ИЛИ-НЕ 12 осуществ: ляется формирование импульсов с дли35 тельностью в два периода строк (фиг.5e). На выходах первого 14 и третьего 18 элементов ИЛИ (фиг.5з и ж).формируется код синхронизации

40 телевизионной камеры в виде комбина ции "00", которая не влияет на автоподстройку частоты фазы строк, так как, проходя третий и второй каналы

21 и 22, не дешифруются на четвертом 45

20 и втором 16 элементах ИЛИ и не изменяется состояние блока 1 выборки и хранения, но дешифруется четвертым элементом ИЛИ-НЕ 25 (фиг.5к) и поступает на вход четвертого триггера 26, .тактируемого импульсами строк (фиг.5л) эО и служащего для привязки кадрового импульса, выделяемого в четвертом элементе ИЛИ-НЕ 25, к импульсам частоты строк. С выхода четвертого триггера 26 импульс поступает на вход пя55 того триггера 27, выполняющего те же функции и служащего для подтверждения достоверности приема кадровой информации во второй строке. Импульсы с выхода четвертого триггера 26 (фиг.5э) и выхода триггера 27 (фиг.5н), а также импульсы строк (фиг.5м) подаются в пятый элемент ИЛИ 28, с выхода которого сигнал кадровой синхронизации (фиг.5o) подается на вход формирователя 5 видеосигнала.

Блок 1 выборки и хранения работает следующим образом.

Код синхронизации "01" или "10", несущий информацию о фазе синхроимпульсов, поступает на управляющие входы первого :29 и второго 30 ключей. В зависимости от того, на какой вход поступил логический "0", открывается тот или иной ключ и конденсатор 31 заряжается положительным или отрицательным напряжением. Таким образом, на выходе блока 1 формируется положительный или отрицательный потенциал управления, уменьшающий расстройку фазы синхроимпульсов. В момент передачи кода "00", соответствующего кадровому синхроимпульсу, оба ключа закрыты и на конденсаторе 3.1 в течение двух строк сохраняется предыдущая информация о фазе синхроимпульсов. В моменты, когда код равен "11", т.е. нет информации о фазе синхроимпульсов, например в случае автономной работы телевизионной камеры, оба ключа также закрыты, и управляемый генератор 2 сохраняет собственную частоту и фазу.

Формула изобретения

1. Устройство для дистанционной синхронизации телевизионной камеры, содержащее последовательно соединен-. ные блок выборки и хранения, управляемый генератор и формирователь сиккроимпульсов строк, формирователь син-.. хроимпульсов полей первый канал свя7 зи, вход которого соединен с выходом формирователя видеосигнала телевизионной камеры„ первый вход которого соединен с выходом формирователя синхроимпульсов полей, селектор синхроимпульсов . и фазовый детектор, о т л и ч а ю щ е е с я тем, что, с целью повышения помехоустойчивости и точности синхронизации, введены первый триггер, первый вход которого является входом синхроимпульсов полей, последовательно соединенные второй триггер, первый вход которого .

1354442 соединен с выходом первого триггера, .и третий триггер; последовательно соединенные первый и второй элементы

ИЛИ-НЕ, первый элемент ИЛИ, последовательно соединенный первый инвертор и второй элемент ИЛИ, выход которого соединен с первым входом блока выборки и хранения, последовательно соединенные третий элемент ИЛИ-НЕ, первый .и второй входы которого соединены соответственно с первым выходом фазового детектора и выходом первого элемента ИЛИ-НЕ, последовательно соеди- ненные третий элемент ИЛИ; второй канал связи, второй инвертор и четвертый элемент ИЛИ, выход которого соединен с вторым входом блока выборки и хранения, последовательно соединенные четвертый элемент ИЛИ-НЕ, первый вход которого объединен с вторым входом второго элемента ИЛИ и соединен с выходом второго канала связи, а второй вход объединен с входом первого инвертора, вторым входом четвертого элемента ИЛИ и соединен с выходом третьего канала связи, четвертый и пятый триггеры, а также пятый элемент ИЛИ, .первый вход которого соединен с инверсным выходом пятого триггера, второй .вход соединен с вторым .выходом четвертого триггера, а выход — c первым входом формирователя синхроимпульсов полей, второй вход которого соединен с первым выходом формирователя синхроимпульсов строк, второй выход которого соединен с вторыми входами четвертого и пятого триггеров, третьими входами четвертого и пятого элемента ИЛИ, с вторым входом формирователя видеосигнала те5 левизионной камеры и с третьим входом второго элемента ИЛИ, обновибра- . тор, вход которого соединен с выходом селектора синхроимпульсов, а выход соединен с первым входом фазового детектора, второй вход которого объеди. нен с вторыми входами первого, второго и третьего триггеров и является входом строчных синхроимпульсов, а второй выход соединен с вторым входом элемента ИЛИ-НЕ, пиковый детектор, вход которого соединен с выходом селектора синхроимпульсов, а выход соединен с вторыми входами первого и третьего элементов ИЛИ, при этом выход первого триггера соединен с пер-, О вым входом первого элемента ИЛИ-НЕ, а инверсный выход третьего триггера соединен с вторым входом первого элемента ИЛИ-НЕ.

25 2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что блок выборки и хранения выполнен в виде первого и второго ключей, управляющие входы которых являются соответственно

ЗО первым и вторым входами блока выборки и хранения, а сигнальные входы являются входами сигналов постоянного уровня, а также последовательно соединенных конденсатора,, подключенного

35 к объединенным входам ключей, которые являются выходом блока выборки и хранения, и резистора, подключенного к общей шине питания.

1354442

1354442

Qg - знак означает, чеа инкарнация на инте 8ана строки кажет приникать значение Ои. и f иг. E
