Реферат



№ 135453

Г !

Класс 5Ь, 41.„, СССР

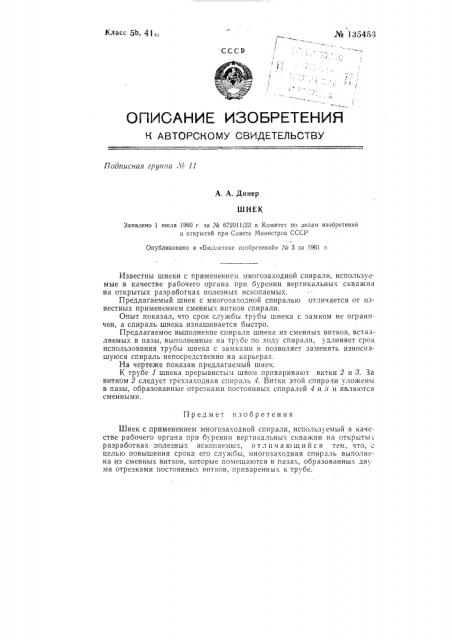

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Л 11

А. А. Динер

ШИЕК

Заявлено 1 июля 1960 r. за J4 672011/22 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 3 за 1961 г.

Предмет изобретения

Шнек с применением многозаходной спирали, используемый в качестве рабочего органа при бурении вертикальных скважин на открыты разработках полезных ископаемых, отличающийся тем, что, с целью повышения срока его службы, многозаходная спираль выполнена из сменных витков, которые помещаются в пазах, образованных дву. мя отрезками постоянных витков, приваренн»!х к трубе.

Известны шнеки с применением многозаходной спирали, используемые в качестве рабочего органа при бурении вертикальных скважин на открытых разработках полезных ископаемых.

Предлагаемый шнек с многозаходной спиралью отличается от известных применением сменных витков спирали.

Опыт показал, что срок службы трубы шнека с замком не ограничен, а спираль шнека изнашивается быстро.

Предлагаемое выполнение спирали шнека из сменных витков, вставляемых в пазы, выполненные на трубе по ходу спирали, удлиняет срок использования трубы шнека с замками и позволяет заменять износившуюся спираль непосредственно на карьерах.

На чертеже показан предлагаемый шнек.

К трубе 1 шнека прерывистым швом прпваривают витки 2 и 8. За витком 2 следует трехзаходная спираль 4. Витки этой спирали уложены в пазы, образованные отрезками постоянных спиралей 4 и 5 и являются сменными.
