Реферат



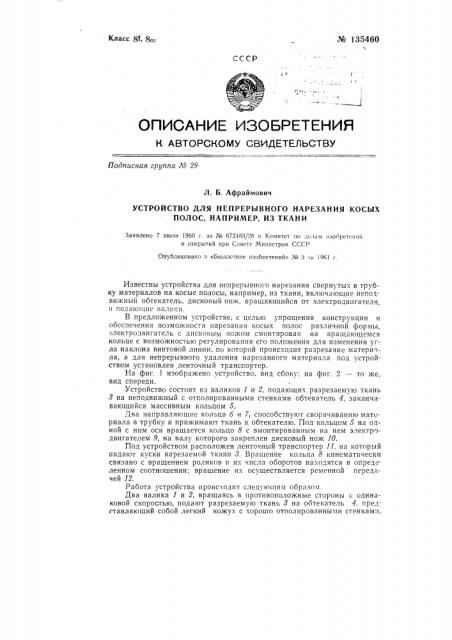

Класс 8f 8о2 № 135460 ссср

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа ¹ 29

Л. Б. Афраймович

УСТРОЙСТВО ДЛЯ НЕПРЕРЫВНОГО НАРЕЗАНИЯ КОСЪ|Х

ПОЛОС, НАПРИМЕР, ИЗ ТКАНИ

Заявлено 7 июля 1960 г. аа № 672483/28 в Комитет по ислам иаобретсний и открытий при Совете Министров СССР

Опубликовано в «Бюллстене изобретений» № 3 ва l96I

Известны устройства для непрерывного нарезания свернутых в трубку материалов на косые полосы, например, из ткани, включающие неподвижный обтекатель, дисковый нож, вращающийся от электродвигателя, и подаюпц е валики.

В предложенном устройстве, с целью упрощения конструкции и обеспечения возможности нарезания косых полос различной формы, электродвигатель с дисковым ножом смонтирован на вращающемся кольце с возможностью регулирования его положения для изменения угла наклона винтовой линии, по которой происходит разрезание материала, а для непрерывного удаления нарезанного материала под устройством установлен ленточный транспортер.

На фиг, 1 изображено устройство, вид сбоку: на фиг. 2 — то же, вид спереди.

Устройство состоит из валиков 1 и 2, подающих разрезаемую ткань

3 на неподвижный с отполированными стенками обтекатель 4, заканчивающийся массивным кольцом 5. ,Два направляющие кольца б и 7, способствуют сворачиванию материала в трубку и прижимают ткань к обтекателю. Под кольцом 5 на одной с ним оси вращается кольцо 8 с вмонтированным на нем электр )двигателем 9, на валу которого закреплен дисковый нож 10.

Под устройством расположен ленточный транспортер 11, на который падают куски нарезаемой ткани 8. Вращение кольца 8 кинематически связано с вращением роликов и их числа оборотов находятся в определенном соотношении; вращение их осуществляется ременной передачей 12.

Работа устройства происходит следующим образом.

Два валика 1 и 2, вращаясь в противоположные стороны с одинаковой скоростью, подают разрезаемую ткань 8 на обтекатель 4, представляющий собой легкий кожух с хорошо отполированными стенками, № 1354бО заканчивающийся более массивным кольцом 5. Для прижимания ткани 8 к обтекателю 4 служат неподвижные направляющие кольца б и 7.

В результате вращения кольца 8 и поступательного движения ткани 8 производится разрезание ее вращающимся ножом 10 под углом с образованием косого разреза.

Отрезаемые куски падают на движущуюся ленту транспортера 11 и удаляются из устройства.

Вращение валика 1 осуществляется электродвигателем 18 через редуктор 14.

Предмет изобретени я

1. Устройство для непрерывного нарезания косых полос, например, из ткани, включающее подающие валики, неподвижный обтекатель и дисковый нож, закрепленный на валу электродвигателя, о т л и ч а ющ е е с я тем, что, с целью обеспечения возможности нарезания косых полос различной формы и упрощения конструкции, электродвигатель с дисковым ножом смонтирован на вращающемся кольце с возможностью регулирования его положения для изменения угла наклона винтовой линии, по которой происходит разрезание материала.

2. Устройство по п. 1, отл и ч аю щееся тем, что, с целью непрерывного удаления нарезанного материала, под устройством установлен ленточный транспортер. № l35460
