Реферат



Изобретение относится к области сельскохозяйственной мелиорации. Цель изобретения - повышение надежности работы и улучшение условий эксплуатации . Система капельного орошения снабжена гидротараном и отсечным клапаном 6, установленным на транспортирующем трубопроводе (ТТ) 4. Разгонный трубопровод 15 подключен к ТТ 4 до отсечного клапана 6 через времязадающее устройство. Трубопровод высокого давления 20 подключен к ТТ 4 после отсечного клапана 6. При срабатывании гидротарана вода под действием сжатого воздуха выталкивается из колпака 17 и по трубопроводу высокого давления 20 и под повышенным напором поступает в распределительный трубопровод 7 к капельницам 9. Происходит промывка капельниц 9 в результате увеличенного расхода воды. 1 з.п. ф-лы, 1 ил. СЛ 17 t Tp-ir . .to CO СЛ СЛ si

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (191 (И) (534 А 0 2 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (2 1) 4012614/30-15 (22) 04.12.85 (46) 30 ° 11.87. Бюл.Ф 44 (71) Новочеркасский инженерно-мелиоративный институт им. А.К,Кортунова (72) О.Е.Ясониди (53) 631.347.1(088 ° 8) (56) Использование гидротаранов для целей орошения и водоснабжения. Экспресс-информация, сер,7, вып,5, 1981, с. 21-23.

Патент США 9 3762170,кл,61-13, 1975. (54) СИСТЕМА КАПЕЛЬНОГО ОРОШЕНИЯ (57) Изобретение относится к области сельскохозяйственной мелиорации. Цель изобретении — повышение надежности работы и улучшение условий эксплуатации. Система капельного орошения снабжена гидротараном и отсечным клапаном 6, установленным на транспортирующем трубопроводе (ТТ) 4.

Разгонный трубопровод 15 подключен к ТТ 4 до отсечного клапана 6 через времязадающее устройство. Трубопровод высокого давления 20 подключен к ТТ 4 после отсечного клапана 6.

При срабатывании гидротарана вода под действием сжатого воздуха выталкивается из колпака 17 и IIG трубопроводу высокого давления 20 и под повышенным напором поступает в распределительный трубопровод 7 к капельницам 9. Происходит промывка капельниц 9 в результате увеличенного расхода воды. 1 э.п. ф-лы, 1 ил.

Скорость наполнения емкости устанавливается вентилем 14, время ее заполнения соответствует паузе гидротарана. Как только емкость 11 наполнится, срабатывает клапан 12 и вода по разгонному трубопроводу 15 поступает к ударному !9 и рабочему 18 клапанам гидротарана. В первый момент клапан 18 закрыт, а ударный 19 открыт„ давления в гидротаране 17 и трубопроводе 4 равны. Вода проходит через клапан 16, трубопровод 15 и клапан 19 с увеличивающейся за счет динамического напора скоростью, Клапан 19 при этом закрывается и нозникает гидравлический удар. Поп действием ударной волны открывается клапан 18„ закрывается клапан 16, вода под высоким давлением поступает в колпак 17, сжимая находящийся в нем воздух„

После прохода ударной волны под рабочим клапаном 18 образуется эона пониженного давления, а над ним— повышенного. Рабочий клапан 18 закрывается, а вода под действием сжатого воздуха выталкивается из колпака 17, Ф о р м у л а и з о б р е т е н и я

1 ° Система капельного орошения, включающая насос, блок подготовки воды, транспортирующий, распределительный и поливные с капельницами трубопроводы сбросной коллектор и времязадающее устройство, о т л ич а ю щ а я с я тем, что,. с целью повышения надежности работы и улучшения условий эксплуатации, система снабжена отсечным клапаном, установленным на транспортирующем трубопроводе, и гидротараном с разгон" ным и высокого давления трубопроводами, причем разгонный. трубопровод подключен к транспортирующему до отсечного клапана через .времязадающее устройство, а трубопровод высокого давления подсоединен к транспортирующему после отсечного клапана.

2. Система по п., о т л и ч а— ю щ а я с я тем, что, с целью уменьшения потерь воды на.слив, ударный клапан гидротарана подсоединен к всасывающей линии гидронасоса через согласующую емкость.

1 1355177

Изобретение относится к сельскому хозяйству и может быть использовано для орошения сельскохозяйственных культур.

Целью изобретения является повышение надежности работы и улучшение условий эксплуатации.

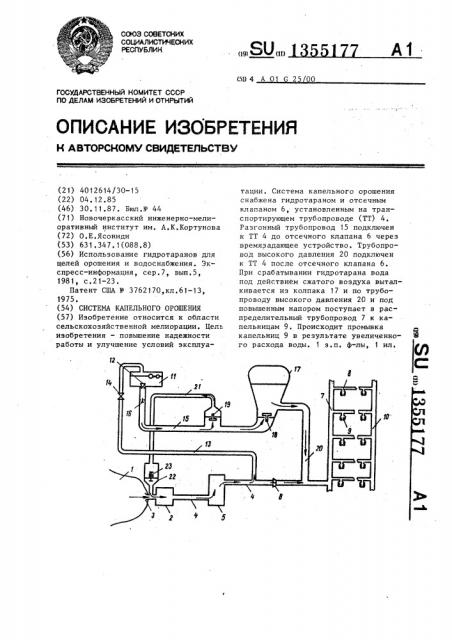

На чертеже изображена предлагаемая система °

Система содержит источник 1 орошения, центробежный насос 2 со всасывающей линией 3, подсоединенный к транспортирующему трубопроводу 4.

В системе предусмотрен блок 5 подготовки воды, при этом на транспортирующем трубопроводе 4 после блока 5 установлен отсечной клапан 6. К транспортирующему трубопроводу 4 подсоединены распределительные трубопроводы 7 с поливными трубопроводами 8, снабженными капельницами 9, и сбросной коллектор 10. Времязадающее устройство содержит емкость 11 с клапаном 12 и подсоединено к трубо- Z5 проводу 4 питающим трубопроводом 13 с вентилем 14. Выход ноемязадающего устройства подсоединен к разгонному трубопроводу 15 через обратный клапан 16, Гидротаран содержит колпак

17, рабочий 18 и ударный 19 клапаны.

Гидротаран трубопроводом 20 высокого давления подсоединен к трубопроводу 4 после отсечного канала 6.

Ударный клапан 19 гидфотарана под35 соединен к всасывающей линии 2 через сбросной трубопровод 21 и согласующую емкость 22 с клапаном 23.

Система работает следующим образом.

Вода из источниКа орошения по всaсывающей линии 3 и напорному трубопроводу 4 насосом 2 подается в блок 5 подготовки воды и далее под давлением по трубопроводам 7 и 8

45 к капельницам 9.

Конструкция капельниц обеспечивает интенсивное увеличение расхода при увеличении давления в сети, обеспечивая ик автоматическую промыв-50 ку. Периодическое повышение давления в системе обеспечивается гидротараном, При этом вода из трубопровода

4 по трубопроводу 13 поступает н емкость 11 времязадающего усгройстна.
