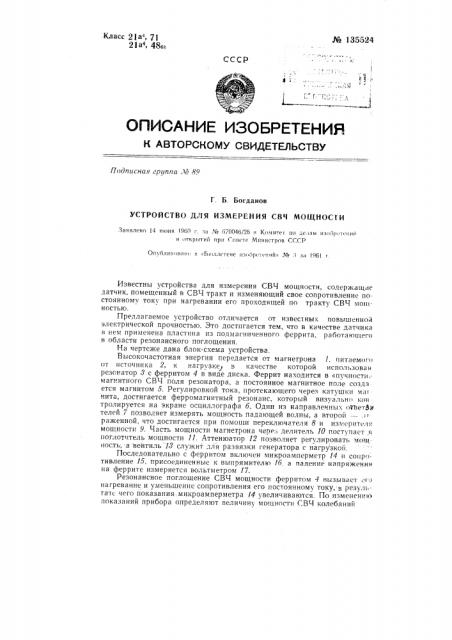

№ 135524

Класс 2 а4, 71

21а4 48ва

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа ЛУ 89

Г. Б. Богданов

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ СВЧ МОЩНОСТИ

Заявлено )4 июня !960 г, ва № )>70046/26 и Комите> ио де.>ам ияг>«р. >еии> и открытий при (овете Министров СС:ГР

Опуп>лик>>ваиг, и Ьи>.глетене ивоорг-:е»ий>: № 3 за )96! и

Известны устройства для измерения СВЧ мощности, содержащие датчик, помещенный в СВЧ тракт и изменяющий свое сопротивление постоянному току при нагревании его проходящей по тракту СВЧ мо!иностью.

Предлагаемое устройство отличается от известных повышенной электрической прочностью. Это достпгается тем, что в качестве датчика в нем применена пластина из подмагниченного феррита, работающего в области резонансного поглощения.

На чертеже дана блок-схема устройства.

Высокочастотная энергия передается от магнетрона 1, питаемого от источника 2, к нагрузке в качестве которой использован резонатор 8 с ферритом 4 в виде диска. Феррит находится в «пучности,. магнитного СВЧ поля резонатора, а постоянное магнитное поле созда ется магнитом 5. Регулировкой тока, протекающего через катушки ма!нита, достигается ферромагнитный резонанс, который визуаг>ьн кои тролируется на экране осциллографа б. Один из направленных о4ветби телей 7 позволяет измерять мощность падающей волны, а второй —,». раженной, что достигается при помощи переключателя 8 и измерител» мощности 9. Часть мощности магнетрона через делитель 10 поступает в поглотитель мощности 11. Аттенюатор 12 позволяет регулировать мощность; а вейтиль "18 служит для развязки генератора с нагрузкой.

Последовательно с ферритом включен микроамперметр 14 и сопротивление 15, присоединенные к выпрямителк> 16. а падение напряжения на феррите измеряется вольтметром 17.

Резонансное поглощение СВЧ мощности ферритом 4 вызывает счо нагревание и уменьшение сопротивления его постоянному току, в результатс чего показания микроамперметра 14 увеличиваются. По изменени>о показаний прибора определяют величину мощности СВЧ колебаний

Предмеi изобретения

Устройство для измерения СВЧ мощности, состоящее из датчика помещенного в СВЧ тракт и меняющего свое сопротивление постоянному току при нагревании его поглощаемой CB)-I мощностью и индикатора, фиксирующего это изменение сопротивления датчика. отл ич а н щееся тем, что, с целью |повышения электрической прочности устройства, в нем в качестве датчика применена пластина из подмагн.iпенного феррита, работающего в области ферромагнитного резонанса
