Устройство для лечения переломов мыщелкового отростка нижней челюсти

Устройство для лечения переломов мыщелкового отростка нижней челюсти

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике. Цель изобретения - повышение надежности фиксации костных отломков и сохранение функции нижней челюсти. Устройство содержит стержень 1, на котором установлены планки 2-3 с прорезями и дугообразная пластина 4 с прорезью, в которых закреплены элементы фиксации отломков , спицедержатели 5 со спицами 6-11. Планки 2-3 укреплены на ползунах 12. Пластина 4 укреплена в одной из проушин полки рамки 16, в основании которой выполнен продольный паз. Съемный дистрактор 18 выполнен в виде шестигранного корпуса. Вращением корпуса дистрактора 18 и перемещением спиц 10-II производят дистракцию и репозицию отло.мков. 1 з. п. ф-лы, 3 ил. (Л 00 ел СП 1C О5

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (504 А 61 В 1756

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3668833/28-14 (22) 30.11.83 (46) 30.11.87. Бюл. № 44 (75) В. А. Петренко, А. А. Дацко и Е. А. Вайнштейн (53) 615.475 (088.8) (56) Авторское свидетельство СССР № 856450, кл. А 61 В 17/60, 1980. (54) УСТРОИСТВО ДЛЯ ЛЕЧЕНИЯ ПЕРЕЛОМОВ МЫЩЕЛКОВОГО ОТРОСТКА

НИЖНЕИ ЧЕЛЮСТИ (57) Изобретение относится к медицинской технике. Цель изобретения — повышение надежности фиксации костных отломков и

„„Я0„„1355267 А 1 сохранение функции нижней челюсти. Устройство содержит стержень 1, на котором установлены планки 2 — 3 с прорезями и дугообразная пластина 4 с прорезью, в которых закреплены элементы фиксации отломков, спицедержатели 5 со спицами 6 — 11.

Планки 2 — 3 укреплены на ползунах !2.

Пластина 4 укреплена в одной из проушин полки рамки 16, в основании которой выполнен продольный паз. Съемный дистрактор

18 выполнен в виде шестигранного корпуса.

Вращением корпуса дистрактора 18 и перемещением спиц 10 — 11 производят дистракцию и репозицию отломков. 1 з. и. ф-лы, 3 ил.

1355267

Формула изобретения

1б юг.2

ВНИИПИ Заказ 5454)7 Тираж 595 Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к медицинской технике, в частности к устройствам для хирургического лечения переломов мыщелкового отростка нижней челюсти.

Целью изобретения является повышение надежности фиксации костных отломков и сохранение функции нижней челюсти.

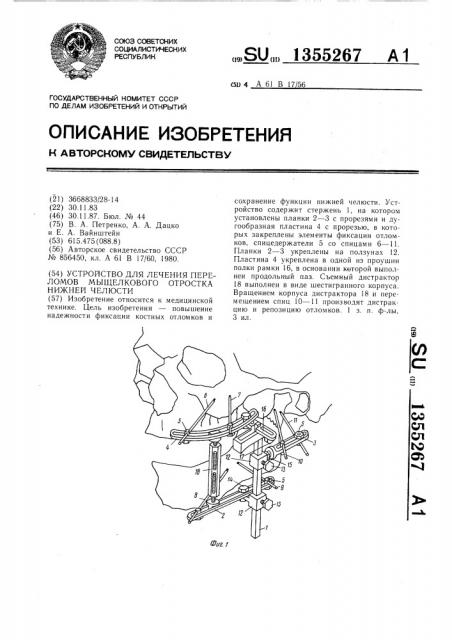

На фиг. 1 изображено устройство, установленное на скуловой кости и ветви нижней челюсти больного, общий вид; на фиг. 2—

Т-образная рамка, вид сверху; на фиг. 3— то же, вид сбоку.

Устройство содержит стержень 1 прямоугольного сечения, на котором установлены планки 2 и 3 с прорезями и дугообразная пластина 4 с прорезью, в которых закреплены элементы фиксации отломков, спицедержатели 5 со спицами 6 — 11, имеющими винтовую нарезку.

Планки 2 и 3 укреплены на ползунах 12 со стопорными винтами 13, причем планка 2 укреплена болтом 14 с возможностью продольного перемещения, а планка 3 — с возможностью вращения относительно продольной осевой линии и застопорена контргайкой 15.

Дугообразная пластина 4 укреплена в одной из проушин полки (с левой и правой сторон) Т-образной рамки 16, в основании которой выполнен продольный паз, в котором с возможностью перемещения установлен на заплечиках верхний конец стержня 1.

В статическом положении Т-образная рамка 16 застопорена болтом 17.

Нижняя грань основания Т-образной рамки 16, контактирующая с заплечиками стержня 1, выполнена изогнутой по усредненной кривизне траектории движения суставной головки нижней челюсти.

Устройство снабжено съемным дистрактором 18, выполненным в виде шестигранного корпуса с внутренней левой и правой резьбой по концам и двух болтов, имеющих на головках пЛощадки для установки в прорезях дугообразной пластины 4 и планки 2.

Перед проведением оперативного вмешательства производят сборку устройства и определяк>т оптимальное расположение ползунов 12 на стержне 1.

Под общим или местным обезболиванием в скуловую кость вводят две спицы 6 и 7, которые фиксируют спицедержателями 5, установленными в прорези дугообразной пластины 4. Затем в нижнюю треть ветви нижней челюсти вводят две спицы 8 и 9, при этом соответствующие спицедержатели 5 используют как направляющий кондуктор.

Устанавливают дистрактор 18 в прорезях планки 2 и дугообразной пластины 4. Вводят две спицы 10 и 11 в мыщелковый отросток. 10

На ползуне 12, расположенном в области нижней трети ветви нижней челюсти, ослабляют стопорный болт 13. Вращением корпуса дистрактора 18 и перемещением спиц 10, 11 производят дистракцию и репозицию отломков, после чего положение планки 3 фик15 сируют контргайкой 15.

Закрепляют стопорные болты 13 и снимают дистрактор 18.

Для функционального лечения ослабляют стопорный болт 17. При открывании больным рта стержень 1 заплечиками перемещают по продольному пазу основания Т-образ20 ной рамки 16 вперед и обратно с сохранением необходимой суставной высоты.

Предлагаемое устройство обеспечивает надежную фиксацию и сохранение функции

25 нижней челюсти в период сращения отломков.

1. Устройство для лечения переломов мыщелкового отростка нижней челюсти, содержащее стержень с установленными на нем элементами фиксации отломков и дугообразную пластину с прорезью для закрепления элементов фиксации отломков, отличаю35 щееся тем, что, с целью повышения надежности фиксации костных отломков с сохранением функции нижней челюсти, оно снабжено Т-образной рамкой, полка которой выполнена с проушиной для крепления дугообразной пластины с прорезью, а основание

40 имеет продольный паз, в котором с возможностью перемещенич установлен верхний конец стержня, при этом элементы фиксации отломков соединены со стержнем посредством планок с прорезями.

2. Устройство по п. 1, отличающееся тем, что оно снабжено съемным дистрактором, установленным в прорезях дугообразной пластины и одной из планок.
