Реферат

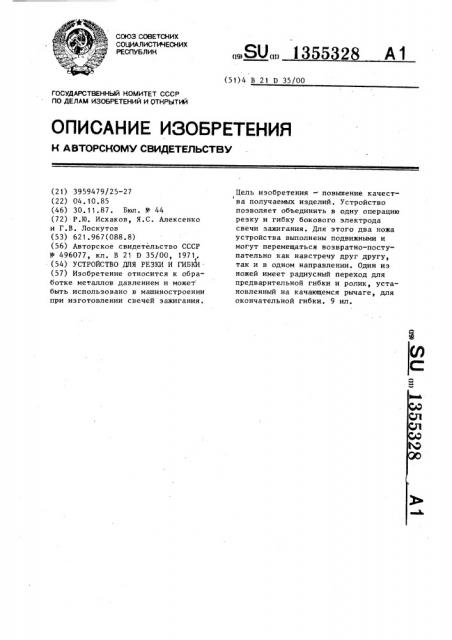

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 В 21 D 35/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHGMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3959479/25-27 (22) 04.10.85 (46) 30.11.87. Бюп. Ф 44 (72) P.Þ. Исхаков, Я,С. Алексенко и Г.В. Лоскутов (53) 621.967(088.8) (56) Авторское свидетельство СССР

У 496077, кл, В 21 D 35/00, 1971. (54) УСТРОЙСТВО ДЛЯ РЕЗКИ И ГИБКИ . (57) Изобретение относится к обработке металлов давлением и может быть использовано в машиностроении при изготовлении свечей зажигания, Л0„„1355328 А i

Цель изобретения — повышение качест1 ва получаемых изделий. Устройство позволяет объединить в одну операцию резку и гибку бокового электрода свечи зажигания. Для этого два ножа устройства выполнены подвижными и могут перемещаться возвратно-поступательно как навстречу друг другу, так и в одном направлении. Один из ножей имеет радиусный переход для предварительной гибки и ролик, установленный на качающемся рычаге, для окончательной гибки. 9 ил. ножами 8 и 9, После впуска сжатого воздуха в левую полость пневмоцилиндра 39 шток 30 перемещается вправо, а ножи 8 и 9 начинают движение навстрег> чу один другому. В процессе движения ролик 3 1 выходит на площадку t кулачка 33, что приводит к остановке ножа 9 в момент, когда режущая кромка ножа 9 входит в соприкосновение с боковым электродом 1 свечи 40. Нож

8 продолжает свое движение и отрезает излишек материала бокового электрода g свечи 40, после чего при переходе шарнира е рычага 21 межцентровой линии, соединяющей серьгу 20 с ушком 19, нож 8 изменяет свое движение на движение обратное, которое продолжается до достижения шарниром е верхнего крайнего положения. В это же время за счет согласованного с по.воротом рычага 21 профиля кулачка 33 нож 9 совершает совместное, одновременное и однонаправленное с ножом 8

2В движение влево, причем нож 9 радиусной поверхностью а производит предварительную гибку бокового электрода (, а затем ролик 13 — окончательную гибку. Угол поворота рычага 21 выбран

3р конструктивно, исходя иэ необходимого суммарного хода в обоих направлениях ножа 8. При движении штока 30 в исходное положение свеча 40 снимается выталкивателем 36 с пластины 35 и ложемента 34. После удаления свечи

40 иэ ложемента 34 устройство готово к обработке следующего изделия.

Конструкция и угол поворота рычага

21 должны обеспечивать нижнее край4 нее положение шарнира Е ниже, а верхнее крайнее положение выше межцент— ровой линии, соединяющей ось Ж ры-. чага 21 с осью ) ушка 19 и серьги 20.

Данное условие необходимо для обеспечения возвратно-поступательного движения ножа 8, При движении штока 30 вправо рычаг 21 поворачивается против часовой стрелки, и шарнир е поднимается из крайнего нижнего положения, нож 8

50 двигается вправо. В момент нахождения шарнира е на межцентровой линии, соединяющей оси ж и, нож 8 находится в своем крайнем правом положении. Дальнейший поворот рычага 21 против часовой стрелки и перемещение шарнира е в направлении своего крайнего верхнего положения вызывает обратное движение ножа 8 влево, которое продолжает1 1355328

Изобретение относится к обработке металлов давлением и может быть использовано в машиностроении при изготовлении свечей зажигания.

Цель изобретения — повышение качества получемых изделий.

На фиг, 1 изображено предлагаемое устройство, общий вид; на фиг, 2 то же, вид сверху; на фиг. 3 — разрез А-А на фиг. 1; на фиг.4 — разрез

Б-Б на фиг, 2; на фиг, 5 — нож, разрез; на фиг. 6 — то же, вид сверху; на фиг. 7 — ножи (в момент окончания резки); на фиг. 8 — то же (в момент предварительной гибки; ножи совместно перемещаются влево); на фиг. 9 то же (в заключительный момент окончательной гибки), Устройство для резки и гибки содержит станину 1 с корпусом 2, на котором установлены направляющая З,верхняя 4 и нижняя 5 регулировочные план ки, регулировочные винты 6, зажимные винты 7, ножи 8 и 9, причем нож 9 имеет на оси 10 рычаг 11 с нажимным винтом 12 и роликом 13, вращающемся на оси 14. Нажимной винт 12 через прокладку 15 взаимодействует с упругим вкладышем 16. Нож 8 через прокладку 15 взаимодействует с упругим вкладышем 16. Нож 8 через регулировочный винт 17, законтренный гайкой

18, ушко 19 и серьгу 20 связан с рычагом 21, Нож 9 через регулировочный винт 22, эаконтренный гайкой 23 и ушком 24, связан с рычагом 25, качающимся на оси 26 неподвижно закрепленного на станине 1 кронштейна 27.

Рычаг 21 взаимодействует с сухарем

28, установленным в его пазу и соединенным осью 29 со штоком 30, а рычаг 25 через ролик 31 взаимодействует посредством пружины 3.2 растяжения с кулачком 33, установленным также на штоке 30. Кроме того, в корпусе

2 установлены ложемент 34, пластина

35,подпружиненный выталкиватель 36, приводимый кулачком 37, поджатым пру жиной 38 и установленным на штоке 30

Шток 30 связан с поршнем силового пневмоцилиндра 39.

Устройство работает следующим образом.

Обрабатываемую деталь (свечу) 40 устанавливают на ложемент 34 корпуса

2 так, чтобы центральный электрод упирался в пластину 35, а боковой электрод 8 находился в зазоре между

135 ся до прихода шарнира e . в крайнее верхнее положение. Величина хода штока 30 согласована с необходимым углом поворота рычага 21. формула и з о б р е т е н и я

Устройство для резки и гибки, содержащее основание, механизм резки в виде двух ножей и привода их перемещения и механизм гибки, включающий ролик, о т л и ч а ю щ е е с я тем, что, с целью повышения качества полу5328 чаемых изделий, ножи установлены с возможностью встречного возвратнопоступательного перемещения, механизм гибки снабжен узлом предварительной

5 гибки, выполненным в виде радиусного перехода на ноже, качающимся рычагом с установленным в нем регулировочным элементом и упругим вкладышем, закрепленным на ноже с возможностью взаимодействия с регулировочным элементом, при этом .ролик закреплен на указанном рычаге.

И 2? 87

1355328

1355328 ззьзю

Ъс

Ф ! 355328

Фиг.7

V 14
