Система автоматической настройки инструмента на станках с чпу

Система автоматической настройки инструмента на станках с чпу

Иллюстрации

Показать все

Реферат



Изобретение относится к станкостроению и может найти применение в металлорежущих станках с ЧПУ, оснащенных магазином ин струментов. Цель изобретения - расширение функциональных возможностей при использовании системы на станках с ЧПУ, оснащенных магазином с блоком инструментов. Для этого в систему введено приспособление , оборудованное промежуточным гнездом для установки инструмента равномерно связанное с системой координат станка. Промежуточное гнездо содержит механизм перемещения с приводом для настройки инструмента и механизм фиксации инструмента с соответствующим приводом 2 ил. К)

СОЮЗ СО8ЕТСНИХ

СОЦ ИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) 01) (51) 4

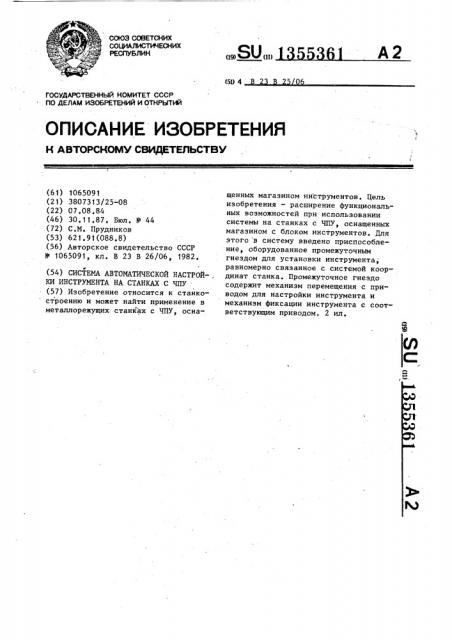

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A BTOPCHOMY СВИДЕТЕЛЬСТВУ

®

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 1065091 (21) 3807313/25- 08 (22) 07.08.84 (46) 30.11.87, Бюл. Р 44 .(72) С,М. Прудников (53) 621.91(088.8) (56) Авторское свидетельство СССР

Р 1065091, кл. В 23 В 26/06, 1982. (54) СИСТЕМА АВТОМАТИЧЕСКОЙ НАСТРОЙКИ ИНСТРУМЕНТА НА СТАНКАХ С ЧПУ (57) Изобретение относится к станкостроению и может найти применение в металлорежущих станках с ЧПУ, оснащенных магазином инструментов. Цель изобретения — расширение функциональных возможностей при использовании системы на станках с ЧПУ, оснащенных магазином с блоком инструментов. Для этого в систему введено приспособление, оборудованное промежуточным гнездом для установки инструмента, равномерно связанное с системой координат станка. Промежуточное гнездо содержит механизм перемещения с приводом для настройки инструмента и механизм фиксации инструмента с соответствующим приводом. 2 ил.

13553

?5

45

Изобретение относится к станкостроению, и может найти применение в металлорежущих станках с ЧПУ, оснащенных магазином инструментов, и яв.> ляется усовершенствованием основного изобретения по авт.св. 11 1065091.

Цель изобретения — расширение функциональных возможностей при использовании системы на станках с ЧПУ, 1, оснащенных магазином с блоком инструментов.

На фиг. 1 изображен одношпиндельный фрезерный станок с магазином инструментов и приспособлением; на фиг. 2 — блок инструментов расточногп станка, установленный в промежуточное гнездо приспособления.

Система автоматической настройки инструмента на станках с ЧПУ, оснащенных магазином инструментов (схема управления не показана), содержит станину 1, на которой установлен стол 2, имеющий возможность перемещаться по координате Y. В шпиндельной бабке 3 установлен шпиндель 4.

Промежуточное гнездо 5 инструментов, расположенное на приспособлении 6, размерно связано со станиной 1. Над промежуточным гнездом 5 по оси координат 1У на откидном кронштейне 7 установлено устройство 8 коррекции положения инструмента, которое также равномерно связано со станком и промежуточным гнездом 5. В магазине ин35 струментов 9, как и в промежуточном гнезде 5 и шпинделе 4, установлены блоки с инструментом. На столе 2 закреплена обрабатываемая деталь 10, а точка 11 является общей точкой начала программы, На фиг. 2 изображено промежуточное гнездо 5 приспособления 6, установленного на расточном станке с

ЧПУ. Это приспособление 6 содержит блок 12 расточных инструментов, установленный на оси 27, в пазу 13 которого установлен по оси R резец 14, Для перемещения резца 14 в пазу 13 служит устройство 15. Для фиксации резца 14 служит устройство 16, кото50 рое своим башмаком 1? прижимает резец 14 к телу блока 12 инструментов.

По оси координаты R установлено устройство 18 коррекции положения инструмента. Точка 19 является точкой

55 начала программы по координате R.

В корпусе приспособления 6 установлены приводы 20 и 21, которые при ус61

? тановке блока 12 инструментов B ириспособление 6 стыкуются с устройствами 15 и 16.

Настройка инструмента системой автоматической настройки инструмента на одношпиндельном фрезерном станке с ЧПУ, оснащенном магазином инструментов, происходит следующим образом.

По команде УЧПУ захват манипулятора (не показан), снимает с магазина инструментов 9 блок с первым инструментом и устанавливает его в промежуточное гнездо 5 приспособления 6, где устройство 8 коррекции положения инструмента вводит в запоминающее устройство (ЗУ) информацию о величине Y для первого инструмента.

Следующей командой УЧПУ манипулятор переносит блок с первым инструментом из промежуточного гнезда 5 в шпиндель 4, а гнездо 5 устанавливает блок с вторым инструментом, где одновременно с обработкой детали 1О первым инструментом устройство 8 коррекции положения инструмента вводит в ЗУ информацию о величине

Y для второго инструмента. В начале обработки детали 10 первым инструментом стол 2, смещаясь из своего нулевого положения по координате

Y отрабатывает информацию о величине Y для первого инструмента, в результате чего вершина инструмента попадает в точку, которая при конструктивно заданном расстоянии Y

2 является точкой начала программы для всех инструментов при любом их вылете.

Настройка инструмента в приспособлении происходит следующим образом.

По команде УЧПУ захват манипулятора (не показан) устанавливает блок 12 с расточным резцом 14 (фиг.2) в промежуточное гнездо, ориентируя резец 14 по оси R, При этом устройства 15 и 16 стыкуются со своими приводами 20 и 21. Расстояние RI — const, расстояние R2 — величина случайная, расстояние (R2 + hR) задано по программе. По команде УЧПУ устройство 18 коррекции положения инструмента замеряет величину (АК+

+R3), после чего УЧПУ производит вычисление величины R2=tR -(аК+КЗ)1., Следующим действием УЧПУ вь числяет величину 6 R=C R2+ aR) — tK 1 — (4 К+КЗ)3, Формула и э о б р е т е н и я

Система автоматической настройки инструмента на станках с ЧПУ по авт.св. 9 1065091, о т л и ч а ющ а я с я тем, что, с целью расФиг. f Составитель А.Семенова

Техред М. Хода нич

Корректор В. Бутяга

Редактор M.Òîâòèí

Тираж 970 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 5742/11.Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, оектная 4

Л 135 прижимное устройство 16 с помощью своего привода 21 растормаживает башмак 17, а устройство 15, также с помощью своего привода 20, перемещает резец 14 на величину aR после чего башмак 17 по команде УЧПУ вновь фиксирует резец 14.

5361

4 ширения функциональных возможностей при использовании системы на станках с ЧПУ, оснащенных магазином с блоками инструментов, в систему дополнительно введено настроечное приспособление, содержащее промежуточное гнездо для установки инструмента и оснащенное приводами, предна10 значенными соответственно для перемещения режущего инструмента при настройке и фиксации его в заданном положении, причем ось промежуточного гнезда совпадает с осью устрой15 ства коррекции положения инструмента.
