Резец для чистовой обработки

Резец для чистовой обработки

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке материалов резанием, в частности к токарной обработке металлов. Целью изобретения является повышение качества обрабатьшаемой поверхности посредством улучшения динамических свойств резца. В державке 1 резца, содержащей режущую пластину и узел ее крепления , выполнена выборка, в которой размещена вставка 3 с овальным выступом 4, расположенным со стороны узла крепления режущей пластины. Вставка 3 выполнена из высоконаполненного композиционного материала на полимерной основе, причем размер максимальной фракции наполнителя составляет не более одной трети высоты выборки державки 1. Сопрягаемые поверхности державки и вставки выполнены волнистыми с целью предотвращения отделения полимерного материала от металла державки ; Вибрации, возникающие в механизмах станка при прохождении через державку 1 резца, резко ослабевают и : не передаются в зону обработки, что ведет к повйшгению качества обработанной поверхности. 1 з.п. ф-лы, 1 ил. S СЛ

,СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) А3 (gI) 4 В 23 В 27/00

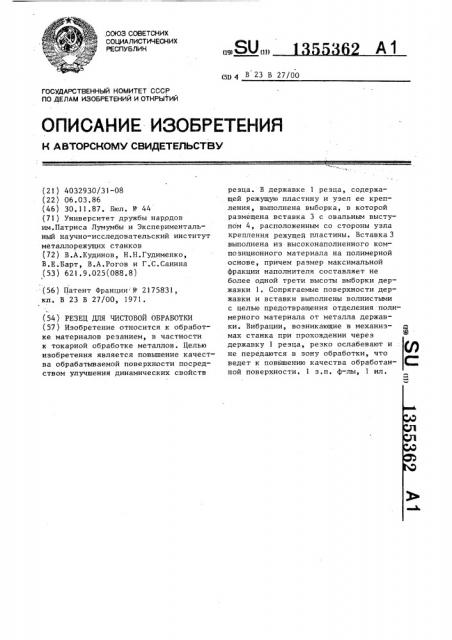

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4032930/31-08 (22) 06.03.86 (46) 30.11,87. Бюл. ¹ 44 (71) Университет дружбы народов им.Патриса Лумумбы и Экспериментальный научно-исследовательский институт металлорежущих станков (72) В.А.Кудинов, Н.Н.Гудименко, В.Е.Барт, В.А,Рогов и Г,С,Санина (53) 621.9.025(088.8) (56) Патент Франции N- 21758319 кл. В 23 В 27/00, 1971. (54) РЕЗЕЦ ДЛЯ ЧИСТОВОЙ ОБРАБОТКИ (57) Изобретение относится к обработке материалов резанием, в частности к токарной обработке металлов. Целью изобретения является повышение качества обрабатываемой поверхности посредством улучшения динамических свойств резца. В державке 1 резца, содержащей режущую пластину и узел ее крепления, выполнена выборка, в которой размещена вставка 3 с овальным выступом 4, расположенным со стороны узла крепления режущей пластины, Вставка 3 выполнена из высоконаполненного композиционного материала на полимерной основе, причем размер максимальной фракции наполнителя составляет не более одной трети высоты выборки державки 1. Сопрягаемые поверхности державки и вставки выполнены волнистыми с целью предотвращения отделения полимерного материала от металла державки. Вибрации, возникающие в механизмах станка при прохождении через державку 1 резца, резко ослабевают и не передаются в зону обработки, что ведет к повьпыению качества обработанной поверхности. 1 з.п. ф-лы, 1 ил, 1355362

Изобретение относится к обработке .материалов резанием, в частности к токарной обработке металлов.

Цель изобретения — повышение качества обрабатываемой поверхности посредством улучшения динамических свойств резца.

На чертеже представлен предлагаемый резец для чистовой обработки, Резец содержит державку 1, в которой установлены режущая пластина 2 и узел ее крепления. В державке выполнена выборка, в которой установлена вставка 3 из высоконаполненного композиционного материала на полимерной основе, При этом размер максимальной фракции наполнителя составляет не более 1/3 высоты выборки. На вставке 3 выполнен овальный выступ 4, расположенный со стороны узла крепления режущей пластины. Выступ 4 выполнен с целью предотвращения отслоения полимерного материала от металла державки. Для увеличения площади контакта сопрягаемые поверхности державки и вставки выполнены волнистыми.

При изготовлении предлагаемого резца державка устанавливается в линейную форму и заполняется высоконаполненным композиционным материалом на полимерной основе.

В качестве высоконаполненного композиционного материала на полимерной

I основе использовали материал следующего состава, мас,X:

Эпоксидный компаунд

Аминный отвердитель 9-11

Наполнитель, мм фракции: меньше 0,315 20-30

0,63-1,25 10-15

3,0-5 0 Остальное

В качестве эпоксидного компаунда применяли смесь эпоксидиановой, эпоксидной алифатической смол и глицидного эфира. Аминным отвердителем яв лялся продукт конденсации диэтилентриамина и нитрила акриловой кислоты: минеральным наполнителем — основные породы типа габбро-диабаза, содержащего не менее 48 Sio специального помола с размером частиц менее 5 мм °

Пример . Для приготовления

500 г высоконаполненного композиционного материала на полимерной основе

10 готовили смесь, содержащую 28 г эпок- сидиановой смолы ЭД-22, 7 г эпоксидной алифатической смолы ДЭГ-1, 4 r бутилглицидного эфира УП-624, к которой добавляли 125 r наполнителя

15 фракции меньше 0,315 мм, тщательно перемешивали с помощью мешалки в течение 10 мин, затем вводили 11 г аминного отвердителя, после чего добавляли сухую смесь наполнителя, со20 держащего 250 г фракции 3-5 мм и 75 r фракции 0,63-1,25 мм (все операции смешения осуществлялись при комнатной температуре), 25Формула изобретения

1. Резец для чистовой обработки, содержащий державку, режущую пластину, узел крепления последней на

30 державке и вставку, размещенную в выборке державки, о т л и ч а ю щ и й— с я тем, что, с целью повышения качества обрабатываемой поверхности за счет улучшения динамических свойств, З5 вставка выполнена из высоконаполненного композиционного материала на полимерной основе с овальным выступом, расположенным со стороны узла крепления режущей пластины, при этом раз40 мер максимальной фракции наполнителя составляет не более одной трети высоты выборки.

2. Резец по п.1, о т л и ч а ю—

46 шийся тем, что сопрягаемые поверхности державки и вставки выполне-, ны волнистыми.

1355362

Составитель В.Золотов

Техред Л.Сердюкова Корректор В.Гирняк

Редактор .М,Товтин

Заказ 5743/12

Тираж 970 Подписное

ВНИИ1!И осударственного комитета СССР по делам изобретений и открытий

113035, Москва, )К-35, Раушская наб., д.4/5

Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная,4
