Реферат



Изобретение относится к металлообработке , в частности к устройствам с зажимными патронами с муфтами, и может быть использовано на станках с ЧПУ. Цель изобретения - повьшение качества обработки за счет обеспечения передаваемого крутящего момента. Крутящий момент патрон передает метчикодержателю с помощью шариков. Метчикодержатель состоит из корпуса 14, во внутренней части которого расположены упругий элемент 15 в форме дисков и конического диска 16. Регулирование крутящего момента осуществляется тарировочной сеткой 18. При упоре метчика в глубокое отверстие или его заклинивании сепаратор 21 утапливает шарик 20, воздействующий через конический диск 16 на упруг ий элемент 15, за счет чего корпус 14 останавливается при вращающемся сепараторе 21. 2 ил. I (Л Г9 со ел ел со а -ч|

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК 5ц 4 В 23 В 31/02, 31/38

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCKOMV СВИДЕТЕЛЬСТВУ

18

22

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР по делАм изОБРетений и ОткРытий (2)) 3827649/25-08 (22) 20.)2.84 (46) 30.)1.87. Бюл. № 44 (» ) Краснодарский завод слесарномонтажных инструментов (72) Л.А.Клец, M.Н.Шибаев и Л.Г.Пломодьяло (53) 621.924.6(088.8) (56) Заявка Великобритании

¹ 1291146, кл. В 23 В 31/02, опублик.1972. (54) РЕЗЬБОНАРЕЗНОЙ ПАТРОН (57) Изобретение относится к металлообработке, в частности к устройствам с эажимными патронами с муфтами, и может быть использовано на станках с ЧПУ. Цель изобретения — повышение.SU» 1355367 A 1 качества обработки за счет обеспечения передаваемого крутящего момента.

Крутящий момент патрон передает метчикодержателю с помощью шариков. Метчикодержатель состоит из корпуса 14, во внутренней части которого расположены упругий элемент 15 в форме дисков и конического диска 16. Регулирование крутящего момента осуществляется тарировочной сеткой 18. При упоре метчика в глубокое отверстие или его заклинивании сепаратор 21 утапливает шарик 20, воздействующий через конический диск 16 на упру "ий элемент 15, за счет чего корпус 14 останавливается при вращающемся сепараторе 21. 2 ил.

1355367

55

Изобретение относится к металлообработке, в частности к устройствам для обработки металлов — зажимным патронам с муфтами, и может быть использовано на станках с числовым прог раммным управлением.

Цель изобретения — повышение качества обработки путем надежности и путем обеспечения постоянства передаваемого крутящего момента.

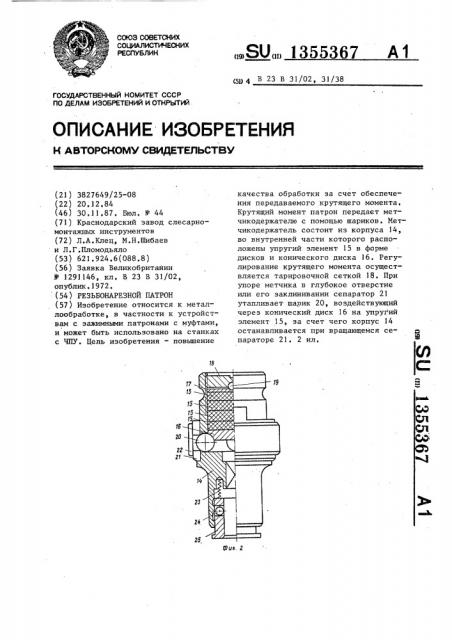

На фиг,l схематически изображен предлагаемый патрон, общий вид; на фиг.2 — метчикодержатель, Резьбонарезной патрон состоит из хвостовика 1, гайки 2, служащих для установки патрона в рабочем органе станка, пружин 3 и 4, пальца 5, опоры 6, корпуса 7, муфты ведущей 8, шарика 9, обеспечивающего осевую компенсацию растяжения и сжатия. 3амок 10, пружина ll и шарик 12 служат для быстрой установки и снятия метчикодержателя 13.

Метчикодержатель 13 состоит из корпуса 14, во внутренней замкнутой части которого размещен упругий элемент 15, опирающийся с одной стороны на конический диск 16, с другой — на стальную прокладку 17, тарировочной гайки 18, шариков 19 и 20, обеспечивающих тарирование на заданный крутящий момент и представляющих в совокупности предохранительный механизм, Сепаратор 21 обеспечивает вращение метчикодержателя 13 относительно патрона. Обойма 22 предотвращает загрязнение шарика 20. Пружина 23, шарик 24 и замок 25 обеспечивают быструю установку и снятие метчика, Резьбонарезной патрон предназначен для работы на станках с числовым программным управлением, в рабочем органе которого он крепится с помощью хвостовика 1 и гайки 2, Получив.вращательное движение от станка, патрон передает его метчику, закрепленпому в метчикодержателе 13. При рассогласовании величины подачи станка и шага резьбы предусмотрена осевая компенсация растяжения, обеспечиваемая перемещением муфты ведущей 8 в корпусе 7, при этом пружина 4 сжимается °

B патроне предусмотрена осевая компенсация сжатия, предотвращающая поломку метчика в случае его заедания при продолжающейся подаче шпинделя, Осевая компенсация сжатия обеспечц5

45 вается перемещением опоры 6 по пальцу 5 и муфты ведущей 8 в корпусе 7, при этом сжимается пружина 3, а шарик 9 предотвращает поворачивание муфты ведущей 8 относительно корпуса 7, При упоре метчика в глухом отверстии или его заклинивании в метчикодержателе 13 автоматически срабатывает предохранительный механизм, предотвращающий поломку метчика, при этом сепаратор 21 утапливает шарик 20, воздействующий через кони-ческий диск 16 на упругий элемент 15, который оттарирован на заданный крутящий момент, вследствие чего корпус 14 метчикодержателя 13 останавливается при вращающемся сепараторе 21.

В патроне предусмотрена установка метчикодержателя 13, обеспечиваемая поворотом замка 10 на 8-10 . Шарик 12 защемляет метчикодержатель 13 в его проточке, равной радиусу шарика 12.

В метчикодержателе 13 предусмотрена быстрая установка и снятие метчика вдавливанием замка 25 внутрь корпуса 14. Шарик 24 западает в канавку корпуса, при этом метчик легко встав= ляется в замок. При опускании замка шарик 24 под действием пружины 23 вместе с замком 25 устанавливается в исходное положение и защемляет метчик от выпадания. Тарирование метчикодержателя 13 на заданный крутящий момент осуществляется поворотом тарировочной гайки 18 по часовой стрел-ке. При этом упругому элементу 15, заключенному в замкнутой части корпуса 14, а именно в нижней части, защем. ленному между металлической шайбой и коническим диском 16, через шарик 19 задается напряжение, соответствующее заданному.

Использование изобретения обеспечивает точность и стабильность тарированного максимального крутящего момента, что позволяет достичь хорошего качества нарезаемой резьбы и исключить поломки метчика при заклинивании.

Формула изобретения

Резьбонарезной патрон с двусторонней осевой компенсацией, содержащий метчикодержатель, в цилиндрическом корпусе которого расположен тари1355367 фиР 1

Составитель В.Слиткова

Техред Л. Сердюкова Корректор В. Гирняк

Редактор С.Лисина

Заказ 5743/12

Тираж 970 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная,4 ров чный предохранительный механизм, J включающий упругие элементы в виде колец и регулировочный элемент, о т— л и ч а ю щ и. и с я тем, что, с целью повышения качества обработки, патрон снабжен коническим диском, расположенным соосно упругим элемен1 там во внутренней поверхности корпуса, сепаратором с шариками, установленными соосно корпусу с возможностью asaимодействия с коническим диском, а упругие элементы размещены между коническим диском и регулировочным элементом.
