Изобретения относится к бурению скважин, в частности к ус ройствам против разбрызгивания жидкости при подъеме труб иэ скважины.

Цель изобретения — повышение срока службы устройства.

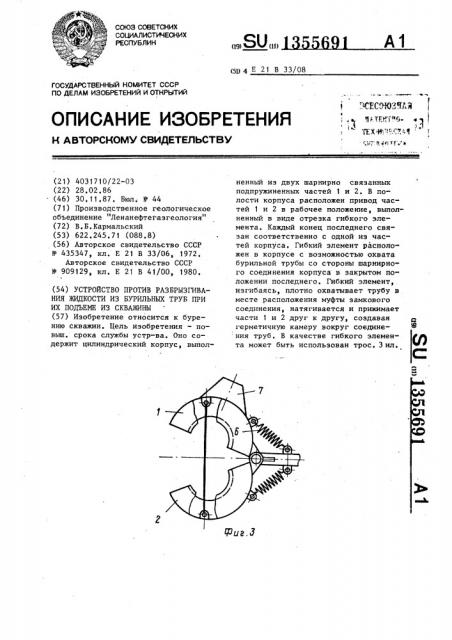

На фиг. 1 показан общий вид устройства на фиг.2 — то же, вид сверху в закрытом состоянии, на фиг.3 — 1п то же, вид сверху в открытом состоянии.

Устройство против разбрызгивания жидкости иэ бурильных труб при их подъеме из скважины включает цилиндрический корпус, состоящий иэ двух частей 1 и 2, соединенных между собой шарниром 3, который связан с толкателем 4 пневмопривода, В полости корпуса расположен привод его частей в рабочее положение, выполненный в виде отрезка гибкого элемента 5,каждый конец которого закреплен своими концами к внутренней поверхности соответственно с одной из полови% кор- 25 пуса. Устройство содержит две пружины растяжения 6, закрепленные на толкателе и внешней стороне половин корпуса. Слив жидкости из корпуса осуществляется через отвод 7 корпуса. 3р

Гибкие элементы 5 расположены в корпусе с возможностью плотного охвата бурильной трубы 8 со стороны шарнирного соединения 3 корпуса в закрытом положении последнего.

Устройство работает следующим образом.

После отворота трубы 8 толкатель 4

Йневмопривода подает устройство., на замковое соединение 9 бурильных труб, 4

При этом гибкий элемент 5, изгибаясь и плотно охватывая бурильную трубу 8 в месте расположения муфты замкового соединения 9, натягивается и прижимает половины корпуса 1 и 2 друг к другу, создавая герметичную камеру вокруг соединения труб. В качестве гибкого элемента может быть использован, например, трос.

После этого труба 8 приподнимаетЬ ся, и, после истечения жидкости через отвод ?, устройство с помощью пневмопривода отводится в исходное положение, а пружины 6 раскрывают половины корпуса.

Формула изобретения

Устройство против разбрызгивания жидкости из бурильных труб при их подъеме из скважины, включающее цилиндрический корпус, выполненный иэ двух шарнирно связанных подпружиненных частей, и расположенный в полости корпуса привод его частей в рабочее положение, о т л и ч а ю щ е ес я тем, что, с целью повышения срока службы устройства, привод частей корпуса в рабочее положение выполнен в виде отрезка гибкого элемента., каждый конец которого связан соответственно с одной из частей корпуса, причем гибкий элемент расположен в корпусе с. возможностью плотного охвата бурильной трубы со стороны шарнирного соединения корпуса в закрутом положении последнего.
