¹ 135571

Класс 29а, баев

29b, 36в ь(:1t гоВ-.

СССР

1 1 н

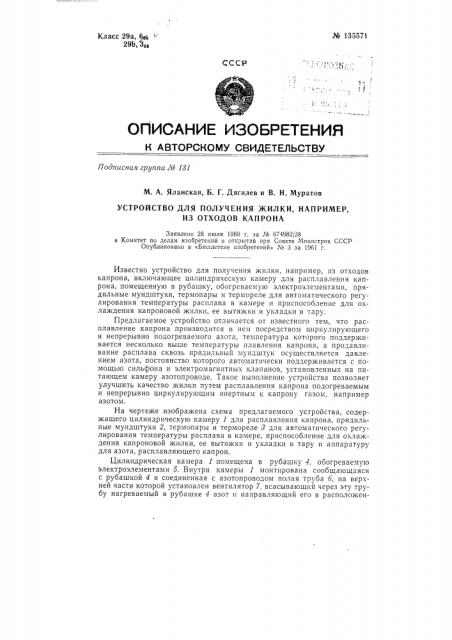

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Лв 181

М. А. Яланская, Б. Г. Дягилев и В. X. Муратов

УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ ЖИЛКИ, НАПРИМЕР, ИЗ ОТХОДОВ КАПРОНА

Заявлено 28 июля 1960 г. за № 674982/28 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 3 за 1961 г.

Известно устройство для получения жилки, например, из отходов капрона, включающее цилиндрическую камеру для расплавления капрона, помещенную в рубашку, обогреваемую электроэлементами, прядильные мундштуки, термопары и термореле для автоматического регулирования температуры расплава в камере и приспособление для охлаждения капроновой жилки, ее вытяжки и укладки в тару.

Предлагаемое устройство отличается от известного тем, что расплавление капрона производится в нем посредством циркулирующего и непрерывно подогреваемого азота, температура которого поддерживается несколько выше температуры плавления капрона, а продавливание расплава сквозь прядильный мундштук осуществляется давлением азота, постоянство которого автоматически поддерживается с помощью сильфона и электромагнитных клапанов, установленных на питающем камеру азотопроводе. Такое выполнение устройства позволяет улучшить качество жилки путем расплавления капрона подогреваемым и непрерывно циркулирующим инертным к капрону газом, например азотом.

На чертеже изображена схема предлагаемого устройства, содержащего цилиндрическую камеру 1 для расплавления капрона, прядильные мундштуки 2, термопары и термореле 3 для автоматического регулирования температуры расплава в камере, приспособление для охлаждения капроновой жилки, ее вытяжки и укладки в тару и аппаратуру для азота, расплавляющего капрон.

Цилиндрическая камера 1 помещена в рубашку 4, обогреваемую электроэлементами 5. Внутри камеры 1 монтпрована сообщающаяся с рубашкой 4 и соединенная с азотопроводом полая труба 6, на верхней части которой установлен вентилятор 7, всасывающий через эту трубу нагреваемый в рубашке 4 азот и направляющий его в расположен№ 135571 ный концентрично трубе 6 патрубок 8, имеющий в нижней части щели для выпуска нагретого азота в толщу капрона. Расплав капрона поступает в расположенные в дне камеры 1 мундштуки 2 под давлением азота, постоянство разности которого по отношению к атмосферному давлению поддерживают при помощи соединенного с камерой 1 сильфона 9.

Последний воздействует на электромагнитные клапаны 10 и 11.

Клапан 10 пони>кает давление азота в камере путем выпуска избытка азота из камеры 1, а клапан 11 повышает давление в камере 1 путем соединения ее с азотопроводом.

Приспособление для охлаждения капроновой жилки, ее вытягивания и укладки в тару выполнено в виде бака 12, заполненного, например, водой с установленными в нем роликами 18 и монтированнымн вокруг него вытяжными парами И, направляющими жилку в расположенную под ними емкость 15, например ведра с водой.

Процесс получения жилки протекает следующим образом.

Находящийся в верхней части камеры 1 азот под давлением 1—

1,5 ати давит на расположенный ниже расплав капрона, который поступает в прядильные мундштуки и выходит из них тонкими струйками; последние попадают в воду бака 12, полимеризуются и образуют жилки.

Пройдя ролики 1,3, жилки вытягиваются вытяжными парами 14 и попадают в емкость 15 (ведро) с водой.

Предмет изобретения

Устройство для получения жилки, например, из отходов капрона, включающее цилиндрическую камеру для расплавления капрона, помещенную в рубашку, обогреваемую электроэлементами, прядильные мундштуки, термопары и термореле для автоматического регулирования температуры расплава в камере и приспособление для охлаждения капроновой жилки, ее вытяжки и укладки в тару, о т л и ч а ю щ е е с я тем, что, с целью улучшения качества жилки путем расплавления капрона подогреваемым и непрерывно циркулирующим инертным к капрону газом, например, азотом, в центре камеры монтирована сообщающаяся с рубашкой и соединенная с азотопроводом полая труба, на верхней части которой установлен вентилятор, всасывающий через эту трубу нагреваемый в рубашке азот и передающий его в располо>кенный концентрично полой трубе патрубок, снабженный в нижней части щелями для выпуска нагретого азота в толщу капрона, расплав которого поступает в расположенные в дне камеры прядильные мундштуки под давлением азота, постоянства разности которого по отношению к атмосферному давлению поддерживают при помощи соединенного с камерой сильфона, воздействующего на установленные на азотопроводе электромагнитные клапаны, один из которых повышает давление в камере путем соединения ее с азотопроводом, а другой пони>кает давление путем выпуска избытка азота из камеры, причем приспособление для охлаждения капроновой жилки, ее вытягивания и укладки в тару выполнено в виде заполненного, например, водой бака с установленными в нем роликами и монтированными вокруг него вытяжными парами, направляющими жилку в расположенную под ними тару, например ведра с водой.
