Реферат



Изобретение м.б. использовано в системах теплоснабжения промышленных объектов, имеющих утилизационные источники с Оыстро меняющимися теп.иовыми потоками. Цель изобретемшя - повышение устойчивости рег улирсм ания. Для этого счетчик 13 тепла соединен управляющей .связью с прерывателем 12. Датчики 8, 9 контролируемого параметра выполнены в виде датчиков т-ры. Регулятор I 1 расхода ,п1олиен двухимпульсным и подключен входом 14 к счетчику 13 тепла, а к своему датчику контролируемого плраметра входом 15 черея прерыватель 12. Такая конструкция позволяет обеспечить заданную т-ру объекта теплопотребления. 1 ил.

(5!! F 24 D 9/10

1 м

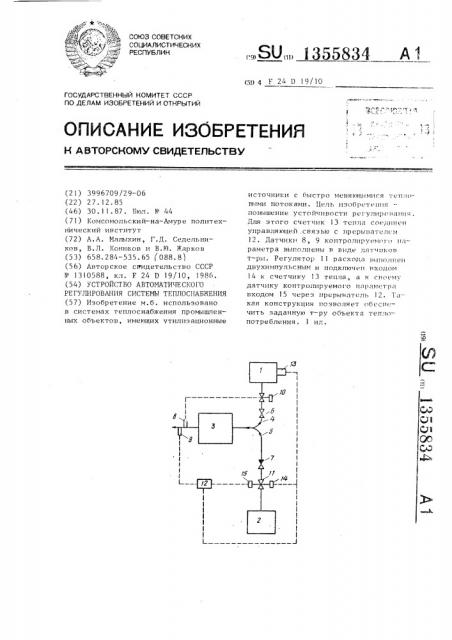

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

,,ф, - ".,, .,А:;, СОЮЗ СОБЕТСНИХ 4Я "у," =. СОЦИАЛИСТИЧЕСКИХ

,4,,"," I:=; РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н д ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3996709/29-06 (22) 27.12.85 (46) 30. 11. 87. Г>юл. N - 44 (71 ) Комсомольский-на-Амур е полит ехнический институт (72) A.À. Малыхин, Г.д. Седельников, В.Л. Кошоков н В.Н. Жарков (53) 658. 284-535. 65 (088. 8 (56) Авторское свидетельство СССР

11 - 1310588, кл. F. 24 D 19/10, 1986>. (54) УСТРОЙСТВО АВТОМАТИЧЕСКОГО

РЕ ГУЛ!!РОВАНИЯ СИСТЕМ!>! ТЕПЛОС1!АБЖЕНИЯ (57) Изобретение м. б. использовано в системах теплоснабжения промышленных объектов, имеющих утилизационные,,„SU«1355834 А 1 источлики с быстро меняющимися т lbчовыми потоками. Цель изобретс пня повышение устойчивости регулирс ванин.

Для этого счетчик 13 тепла со«дннсн управляюШей .связью с прерывателс:и

12. Датчики 8, 9 контролирус лв го пав раметра выполнены в виде датчиков т-ры. Регулятор 11 расхода вншонн.ев двухимпульсным и подключен входом

14 к счетчику 13 тепла, а к своему датчику контролируемого параметр» входом 15 через прерыватс .хп 12. Та-кая конструкция нозволяс т обс снечить заданную т-ру объекта тепло— потребления. ил.

50

1 135583

Изобретение относится к энергетике и может быть использовано для автоматического регулирования систем теплоснабжения промышленных объектов, имеющих утилизационные

5 источники с быстро меняющимися тепловыми потоками.

Целью изобретения является повышение устойчивости регулирования.

На чертеже изображена принципиальная схема системы теплоснабжения с устройством автоматического регулирования;

Система теплоснабжения содержит утилизационный источник 1 и централизованный источник 2 теплоты, подключенные к общему объекту 3 теплопотребления с помощью подводящих трубопроводов 4 и 5 соответственно, оборудованных невозвратно-запорными клапанами 6 и 7.

Устройство автоматического регулирования системы теплоснабжения сос держит датчики 8,9 контролируемого 25 параметра (температуры) объекта 3 теплопотребления, свя занные каждый со своим регулятором 10, 11 расхода теплоносителя соответственно на линии 4 утилизационного и линии 5 централизованного источников 1,2 теплоты. Дополнительно устройство содержит прерыватель 12 сигнала, а утилизационный источник 1 снабжен счетчиком 13 тепла, соединенным управ35 ляющей связью с прерывателем !2. При этом регулятор 11 расхода на подводящем трубопроводе 5 от централизованного источника 2 теплоты выполнен двухимпуль сным и подключен одним из своих входов 14 к счетчику 13 тепла, а к своему датчику 9 температуры— другим входом 15 через прерыватель

12.

Оба регулятора 10, 11 расхода настраиваются на поддержание одной и той же заданной температуры у объекта 3 потребления, контролируемой с помощью датчиков 8,9.

Пусть в некоторый начальный момент контролируемая температура равна заданной и снабжение объекта

3 теплом осуществляется из обоих параллельно работающих утилизационного и централизованного источников 1,2.

При изменении количества выработанной теплоты утилизационным источником 1 теплоты счетчик 13 тепла выдает сиг4 2 нал, пропорциональный изменению величины выработки тег,.ла.

По данному сигналу прерыватель

12 обрывает связь между датчиком 9 и регулятором 11 расхода на постоянное время t=3-4 Т,, где Т вЂ” постоянная времени регулятора 10 расхода (время должно быть равным или превышать время переходного процесса в системе регулирования температуры), а регулятор 11 изменяет положение своего регулирующего органа (клапана) и, следовательно, подвод теплоты от централизованного источника 2 обратно пропорционален величине сигнала счетчика 13 тепла.

Б результате действия регулятора 11 изменяется величина регулируемой температуры и в действие вступает регулятор !0 расхода, изменяя положение своего регулирующего органа пропорционально изменению температуры.

По истечении времени t восстанавливается связь между датчиком 9 и регулятором 11. При этом возможны два случая поведения системы: за время t утилизационный источник 1 теплоты обеспечивает восстановление заданного значения контролируемой температуры и тогда регулятор 11 более в действие на вступает; когда контролируемая температура „оказывается меньше заданной, выработка теплоты утилизационным источником не— достаточна для теплоснабжения обще—

ro объекта 3 теплопотребления, тогда регулятор 11 расхода, перемещая свой регулирующий орган пропорционально сигналу датчика 9 температуры, обеспечивает подпержание задан ного значения контролируемой температуры.

Изобретение позволяет обеспечить заданную температуру объекта теплопотребления, например, в помещении мартеновского цеха при быстро изменяющихся тепловых потоках утилизационного источника тепла.

Фор мул аизобретения

Устройство автоматического регулирования системы теплоснабжения с утилизационным и ц НТр BJIH3QBBH1IbIM источниками теплоты, подключенным с помощью подводящих трубопроводов к общему объекту теплопотребления, содержащее датчики контролируемого з

1355834 4 параметра объекта теплопотребления, управляющей связью с упомянутым пресвязанные со своими регуляторами рывателем, а датчики контролируеморасходе, установленным соответствен- го параметра выполнены н виде дат ш— но в подводящих. трубопроводах от ков температуры, причем регулятор

Б утилизационного и централизованного расхода на подводящем трубопроводе источников теплоты, о т л и ч а ю— от централизованного источника теплощ е е с я тем, что, с целью повыше- ты выполнен двухимпульсным и подклюния устойчивости регулирования, оно чен одним из своих входов к указандополнительно содержит прерыватель

10 ному счетчику тепла, а к своему датсигнала, утилизационный источник чику температуры — другим входом снабжен счетчиком тепла, соединенным через прерыватель.
