Способ контроля работоспособности элементов фазированной антенной решетки

Способ контроля работоспособности элементов фазированной антенной решетки

Иллюстрации

Показать все

Реферат



Изобретение относится к антенной измерительной технике и обеспечивает контроль работоспособности эл-тов приемной фазированной антенной решетки (АР) в рабочем режиме для АР любой конфигурации. Вспомогательные излучатели (ВИ) 1 помещают в плоскости эл-тов приемной АР 2 на расстоянии R от фазовых центров последних не менее 0,2 рабочей длины волны. Генератор 3 возбуждает ВИ 1 через блок 4 формирования амплитудного и фазового распределения. Блок 4 обеспечивает возбуждение сигналами одинаковой амплитуды , фаза к-рых распределена по линейному закону. Излучение ВИ 1 направляют на эл-ты АР 2 посредством отклонения от нормали к плоскости апертуры, имитируя падение плоской волны. Чтобы не искажать х-к фазированной АР, связь между ВИ 1 и эл-тами фазированной АР делают слабой. 1 ил. i (Л со ел СЛ CD 4: 00

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) А1 (51) 4 G 01 R 29 0

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ HOMMTET СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3886903/24-09 (22) 22.04.85 (46) 30.11.87. Бюп. N - 44 (72) А.В.Егоркин, Н.С.Маркун и В.А.Торгованов (53) 621.317:621.396.67(088.8) (56) Захарьев Л.Н. и др. Методы измерения характеристик антенн СВЧ. M.:

Радио и связь, 1985, с. 136-143.

Авторское свидетельство СССР

I) 389465, кл. G 01 R 29/10, 1971, (54) СПОСОБ КОНТРОЛЯ РАБОТОСПОСОБНОСТИ ЭЛЕМЕНТОВ ФАЗИРОВАННОЙ АНТЕННОЙ

РЕШЕТКИ (57) Изобретение относится к антенной измерительной технике и обеспечивает контроль работоспособности эл-тов приемной фазированной антенной решетки (АР) в рабочем режиме для АР любой конфигурации. Вспомогательные излучатели (ВИ) 1 помещают в плоскости эл-тов приемной AP 2 на расстоянии

R от фазовых центров последних не менее 0,2 рабочей длины волны. Генератор 3 возбуждает ВИ 1 через блок 4 формирования амплитудного и фазового распределения. Блок 4 обеспечивает возбуждение сигналами одинаковой амплитуды, фаза к-рых распределена по линейному закону. Излучение ВИ 1 направляют на эл-ты AP 2 посредством отклонения от нормали к плоскости апертуры, имитируя падение плоской волны. Чтобы не искажать х-к фазированной АР, связь между ВИ 1 и эл-тами М фазированной AP делают слабой. 1 ил.

Составитель В.Рабинович

Техред A. Кравчук Корректор О.Кравцова

Редактор Л,Веселовская

Заказ 5791/41 Тираж 730 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

1 13

Изобретение относится к области антенной измерительной техники и может быть использовано для испытания и контроля работоспособности приемных антенных решеток в рабочем состоянии.

Целью предлагаемого способа является обеспечение контроля работоспособности элементов приемной фазированной антенной решетки (ФАР) в рабочем режиме для антенных решеток любой конфигурации.

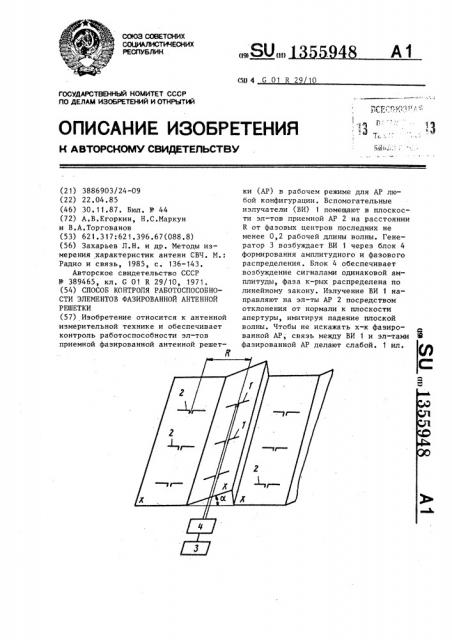

На чертеже представлена блок-схема устройства для осуществления способа контроля работоспособности элементов

ФАР.

Устройство для контроля работоспособности элементов ФАР содержит вспомогательные излучатели 1, элементы 2 приемной антенной решетки„ генератор

3 СВЧ колебаний, блок 4 формирования амплитудного и фазового распределения.

Устройство контроля работоспособности элементов ФАР работает следую1 щим образом.

Вспомогательные излучатели 1 предварительно помещают в плоскости элементов 2 приемной антенной решетки на расстоянии R от фазовых центров последних не менее одной десятой рабочей длины волны.

Генератор 3 возбуждает вспомогательные излучатели 1 через блок 4 формирования амплитудного и фазового распределения. При этом блок 4 формирования обеспечивает возбуждение сигналами одинаковой амплитуды, фаза которых распределена по линейному закону.

Излучение вспомогательных излучателей 1 направляют на соответствующие

55948 2 элементы 2 приемной антенной решетки посредством отклонения от нормали к плоскости апертуры, имитируя тем самым падение плоской волны. Чтобы не

5 искажать характеристик ФАР, связь между вспомогательными источниками и элементами ФАР делают слабой.

Для отличия от рабочего сигнала излучение каждого вспомогательного излучателя должно быть окрашено, например модулировано по амплитуде низкой частоты„

По принятым элементами приемной

ФАР сигналам судят об их работоспособности.

Формула изобретения

Способ контроля работоспособности элементов фазированной антенной ре20 шетки, заключающийся в том, что возбуждают электромагнитным излучением элементы фазированной антенной решетки (ФАР) от вспомогательного источ2б ника излучения с последующим сравнением принятого сигнала с эталонным, отличающийся тем, что, с целью контроля работоспособности элементов приемной ФАР в рабочем режиме, >> в качестве вспомогательного источника излучения используют дополнительные излучатели„ которые помещают в раскрыве приемной ФАР вдоль рядов и столбцов ее элементов на расстоянии от их фазовых центров не менее одной десятой длины волны, возбуждают дополнительные излучатели модулированными колебаниями с одинаковыми для всех дополнительных излучателей

40 характеристиками модуляции и фазами, распределенными по линейному закону вдоль рядов и столбцов.
