Устройство для дифференциальной защиты трансформатора

Устройство для дифференциальной защиты трансформатора

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике , в частности к релейной защите. Цель изобретения - повышение быстродействия устройства, упрощение и предотвращение ложного блокирования исполнительного органа. При протекании по первичной обмотке трансреактора . 1 броска намагничивающего тока трансформатора на выходе первого выпрямительного моста 2,. а также разрядном резисторе 6 формируется напряжение с бестоковыми паузами. В ЭТО время зарядный конденсатор 8 разряжается через резистор 6 и диод 15, а конденсатор 14 заряжается. Напряжение положительной полярности запрещает работу ключевого транзистора 17. Для повьшения надежности работы устройства при внешних к.з. параллельно выходу второго выпрямительного моста 20 подключается стабилитрон 21, который устраняет ложную блокировку реле. 2 з.п. ф-лы, 3 ил. (Л с: оо сд Oi cpu. l

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1 А1. (19) (11) (д1) 4 Н 02 Н 7/045

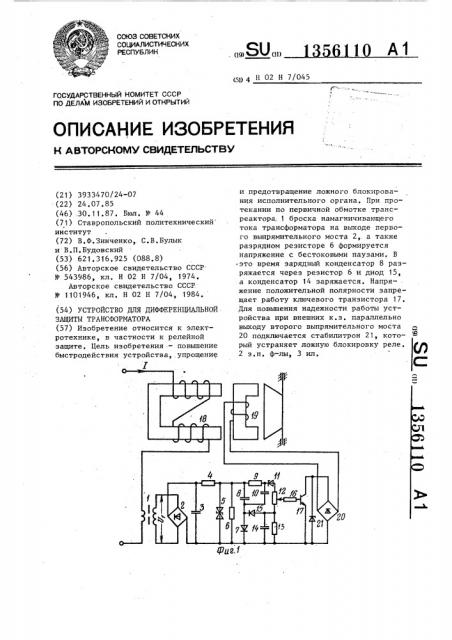

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A STOPCHQMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР пО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3933470/24-07 (22) 24.07.85 (46),30.11.87. Бюл. 1(44 (71) Ставропольский политехнический институт (72) В.Ф.Зинченко, С.В.Булык и В.П.Будовский (53) 621.316.925 (088.8) (56) Авторское свидетельство СССР

Ф 543986, кл, Н 02 Н 7/04, 1974.

Авторское свидетельство СССР

Ф 1101946 кл. Н 02 Н 7/04, 1984. (54) УСТРОЙСТВО ДЛЯ ДИФФЕРЕНЦИАЛЬНОЙ

ЗАЩИТЫ ТРАНСФОРМАТОРА (57) Изобретение относится к электротехнике, в частности к релейной защите. Цель изобретения — повышение быстродействия устройства, упрощение и предотвращение ложного блокирования исполнительного органа. При протекании по первичной обмотке трансреактора. 1 броска намагничивающего тока трансформатора на выходе первого выпрямительного моста 2,. а также разрядном резисторе 6 формируется напряжение с бестоковыми паузами. В это время зарядный конденсатор 8 разряжается через резистор 6 и диод 15, а конденсатор 14 заряжается. Напряжение положительной полярности запрещает работу ключевого транзистора 17.

Для повышения надежности работы устройства при внешних к.з. параллельно выходу второго выпрямительного моста

20 подключается стабилитрон 21, который устраняет ложную блокировку реле.

2 з.п. ф-лы, 3 ил.

Изобретение относится к электро- и эмиттером ключевого транзистора технике и может быть использовано в 17, Анод стабилитрона 11 элемента релейной защите для защиты силовых выдержки времени соединен с вторым трансформаторов. 5 выводом потенциометра 12 регулируеЦель изобретения — повышение быст- мьй вывод которого через балластный родействия устройства, упрощение и резистор 16 подключен к базе ключепредотвращение ложного блокирования вого транзистора, эмиттер и коллектор исполнительного органа. которого подключены к входу исполниНа фиг. 1 приведена принципиаль- 10 тельного органа, которым. является ная схема предлагаемого устройства; выход второго выпрямительного моска фиг.2 и 3 — временные диаграммы, та 20 поясняющие его работу. Устройство работает следующим обУстройство содержит трансреактор разом.

1, первичная обмотка которого вклюПри протекании через первичную чена в цепь дифференциального тока, кого замыкания на выходе первого выпрямительного моста 2 формируется которого подключен к вторичной обмотке трансреактора 1, сглаживающий конденсатор 3, подключенный к выходу 20 б з паУз (фи, ), о д атоР 8 че выпрямительного моста 2, ограничи- Рез заРЯдный диод 7 заРЯжаетсЯ и четельный резистор 4, через который

У и 11 и потенциометр 12 открывает обкладки сглаживающего конденсатора подключены к встречно включенным транз стор 17, шу тируя о мо ку э е

25 тромагнитного экрана 19 реле, разрестабилитронам 5, разрядному резистору и к цепи из последовательно включенных зарядных диода 7 и конденсато- ного Реле за вРемЯ, меньшее оДного ра 8, элемент выдержки времени, сос- периоДа пРомышленной частоты. тоящий из последовательно включенных При протекании по перичной обмотрезистора 9 и конденсатора енсатора 1 Q к об ЭО ке трансреактора 1 бРоска намагничи-. щей точке соединения первых выводов вающего тока трансформатора на выход которых подключен катод ста илитрона н кат д стабилитрона первого выпРЯтельного моста 2э а также на разрядном резисторе 6 фор11 элемента выдержки времени, потенмируется напряжение с бестоковыми циометр 12, цепь из параллельно вклюпаузами 1фиг, 3), ченных нагрузочного резистора 13 и З5

В бестоковые паузы зарядный конконденсатора 14, запирающий диод 15, денсатор разряжается через резистор балластный резистор 16,. ключевой

6 и диод 15 и заряжает на первом же транзистор 17 и исполнительный орпериоде конденсатор 14. Напряжение ган, выполненный в виде электромаг40 положительной полярности на Общей нитного реле с экраном, имеющего ра-,40 точке конденсатора 14 и зарядного бочую обмотку 18, включенную в цепь дифференциального тока, и обмотку диода 7 запрещает работу ключевого транзистора 17. Так как трансформаэлектромагнитного экрана 19, подклюторы тока проверяются на 10Х погрешченную к входу второго выпрямительность при максимальном токе внешнего ного моста 20, выход которого зашун- 45 к.з., величина которого не превышает тирован стабилитроном 21. К первому и второму выводам зарядного конден10 Т, а амплитуда броска тока ом. тр намагничивания тоже не превышает сатора 8 подключены вторые выводы соответственно резистора 9 и конден- ном тр >

10 T ° то для повышения надежсатора 10 элемента выдержки времени 50 ной работы устройства при внешних нения анода „вто- к.з. с током. Прев ающим 10 Тном..р

К общей точке соединения анода и вто.параллельно выходу второго выпрямирого вывода зарядных диода тельного моста 20 подключается стаденсатора 8 подключен катод запирающего диода 15, анод которого соедибилитрон 21, который разрешает рабо. ту электромагнитного реле при токе, нен с первыми, выводами потенциометра

12 чен„ых превышающем 10 I„î,ì„,то, устраняя лож2 и цепи из параллельно включенных ную блокировку реле. нагрузочного резистора 13 и конденсатора 14, второй вывод которой сое- Таким образом, использование преддинен с катодом зарядного диода 7 ложенной схемы анализа формы кривой

1356110 тока позволяет повысить быстродействие устройства по сравнению с прототипом, в котором инерционность фильт- . ра второй гармбники ограничивала бы5 стродействие. Выполнение исполнительного органа в виде электромагнитного реле с экраном позволяет упростить устройство путем исключения источника оперативного питания. Подключение 10 стабилитрона к выходу второго выпрямительного моста исполнительного органа предотвращает блокирование электромагнитного реле с экраном при нелинейных искажениях, тока трансформа- 15 торами-тока в случае больших кратностей тока короткого замыкания..

Формула и з обретения

1. Устройство для дифференциальной защиты трансформатора, содержащее трансреактор, первичная обмотка которого включена в цепь дифференциального тока, первый выпрямительный мост, 25 подключенный входами к вторичной обмотке трансреактора, цепь из последовательно включенных зарядных диода и конденсатора, отенциометр, сглажи-. вающий конденсатор и исполнительный 30 орган, контакты которого включены в цепь отключения трансформатора, о тл и ч а ю щ е е с я тем, что, с целью повышения быстродействия устройства, в него дополнительно введены два встречно включенных стабилитрона, ограничительный, разрядный и балластный резисторы, цепь из параллельно включенных конденсатора и нагрузочного резистора, элемент выдержки времени, включающий- цепь из последовательно включенных резистора и конденсатора, к общей точке соединения первых выводов которых подключен катод стабилитрона элемента вы45 держки времени, запирающий диод и ключевой транзистор, эмиттер и коллектор которого подключены к входу исполнительного органа, при этом выход первого выпрямительного моста зашунтирован сглаживающим конденсатором, обкладки которого через ограничительный резистор подключены к встречно включенным стабилитронам, разрядному резистору и к цепи из зарядных диода и конденсатора, к первому и второму выводам которого подключены вторые выводы соответственно резистора и конденсатора элемента выдержки времени, общая точка соецинения анода и второго вывода зарядных диода и конденсатора подключена к катоду запирающего диода, анод которого соединен с первыми выводами потенциометра и цепи из параллельно включенных нагрузочного резистора и конденсатора, второй вывод которой соединен с катодом зарядного диода и эмиттером ключевого транзистора, анод стабилитрона элемента выдержки времени соединен с вторым выводом потенциометра, регулируемый вывод которого через балластный резистор подключен к базе ключевого транзистора

2. Устройство по п. 1, о т л и— ч а ю щ е е с я тем, что, с целью упрощения устройства, исполнительный орган выполнен в виде электромагнитного реле с экраном, имеющего рабочую обмотку, которая включена в цепь дифференциального тока, и обмотку электромагнитного экрана„ подключенную к входу второго выпрямительного моста, выход которого является входом исполнительного органа.

3. Устройство по п. 2, о т л и ч а ю щ е е с я тем, что, с целью предотвращения ложного блокирования исполнительного органа, обусловленного большой кратностью тока короткого замыкания, параллельно выходу второго выпрямительного моста включен стабилитрон.
