Реферат



Изобретение м.б. использовано в системах, измеряющих фазовое приращение входного сигнала на фиксированном временном интервале. Цель изобретения - расширение диапазона измерения набега фазы. Устр-во содержит блок 1 временной привязки, формирователь 2 опорного сигнала, циклический счетчик, запоминающ,ий регистр 5. Для достижения цели введены два регистра сдвига 7 и 8, два блока вычитания 9 и 10, реверсивный счетчик 4, запоминающий регистр 6 и сумматор II. 1 ил. СХ5 со

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

А1 (193 (l 1 }

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3910280/24-09 (22) 04.06,85 (46) 30,11.87. Бюл, Е 44 (72) Г.Л.Ходак и В,Е.Казаков (53) 621 .376.332(088 .8) (56) Авторское свидетельство СССР

У 1099379, кл. Н 03 D 13/00, 1983.

Авторское свидетельство СССР

1095349, кл. Н 03 D 3/04, !982, (51) 4 Н 03 D 3/04 Н 04 1 7/00 (54) ЦИФРОВОЕ УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ НАБЕГА ФА311 (57) Изобретение м. б. использовано в системах, измеряющих фазовое приращение входного сигнала на фиксированном временном интервале. Цель изобретения — расширение диапазона измерения набега фазы. Устр-во содержит блок 1 временной привязки, формирователь 2 опорного сигнала, циклический счетчик, запоминающий регистр

5. Для достижения цели введены два регистра сдвига 7 и 8, два блока вычитания 9 и 10, реверсивный счетчик

4, запоминающий регистр 6 и сумматор

1l. 1 ил. ®

13561

Изобретение относится к радиотехнике и может быть использовано в системах, измеряющих фазовое приращение входного сигнала на фиксированном

l) временном интервале.

Цель изобретения — расширение диапазона измерения набега фазы.

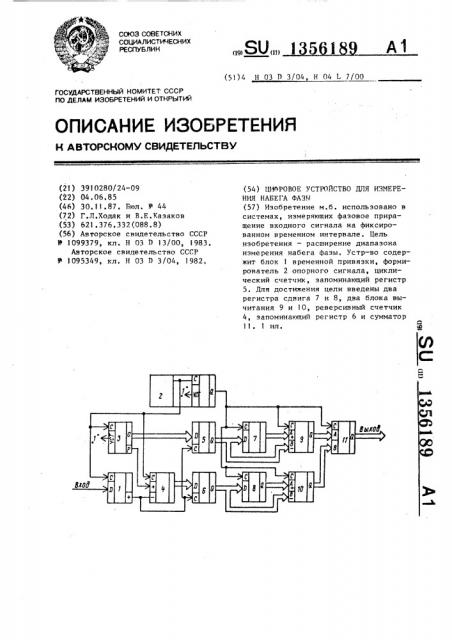

На чертеже представлена структурная электрическая схема цифрового устройства для измерения набега фазы.

Цифровое устройство для измерения набега фазы содержит блок 1 временной привязки, формирователь 2 опорного сигнала, циклический счетчик 3, реверсивный счетчик 4, первый 5 и второй 6 запоминающий регистры,первый 7 и второй 8 регистры сдвига, первый 9 и второй 1О блоки вычитания и сумматор 11.

Цифровое устройство для измерения набега фазы работает следующим образом.

Входной сигнал исследуемой частоты поступает в блок 1 временной при- 2g вязки, который по каждому переднему фронту входного сигнала формирует импульс длительностью в один период опорного сигнала. Опорный сигнал поступает с выхода формирователя 2 опор- З0 ного сигнала на тактовые входы блока

1 временной привязки, реверсивного счетчика 4 и циклического счетчика 3 состояния разрядов которого по каж" дому импульсу, формируемому блоком 1 35 временной привязки, записываются в первый запоминающич регистр 5. При этом циклический счетчик по достижении максимального числа формирует импульс переноса длительностью в один 40 период опорного сигнала и начинает . считать снова. Сформированный импульс переноса с другого выхода циклического счетчика 3 поступает на суммирующий вход реверсивного счетчи- 45 ка 4, на вычитающий вход которого поступает импульс с выхода блока 1 временной привязки, по которому значения разрядов реверсивного счетчика 4 записываются во второй запоминающий регистр 6.

Частота сигнала с другого выхода формирователя 2 опорного сигнала в

К раз меньше. Этот сигнал поступает на тактовые входы первого 7 и второго 8 регистров сдвига и первого 9 и второго 10 блоков вычитания и сумматора 11. По каждому импульсу этого сигнала состояния разрядов первого 5

89 2 и второго 6 запоминающих регистров соответственно записываются в первый

7 и второй 8 регистры и первый 9 и второй 10 блоки вычитания. Одновременно состояния разрядов первого 7 и второго 8 регистров соответственно записываются по другому входу первого 9 и второго 10 блоков вычитания, а состояния разрядов первого 9 и второго 10 блоков вычитания по этому же импульсу записываются через соответствующие входы в сумматор ll. При этом сигналы с выхода первого блока

9 вычитания поступают на старшие разряды сумматора 11, начиная с n+1, а сигналы с выхода второго блока 10 вычитания поступают на разряды с 1 по и. Значение набега фазы в градусах эа время Т пропорционально величине сигнала на выходе сумматора 11.

Коэффициент пропорциональности равен 360 /2 " . Значение Т определяется частотой импульсов с другого вы-. хода формирователя 2 опорного сигнала и разрядностью регистров 7 и 8 сдвига.

Формула изобретения

Цифровое устройство для измерения набега фазы, содержащее последовательно соединенные формирователь опорного сигнала, циклический счетчик и первый запоминающий регистр, блок временной привязки, сигнальный вход которого является входом устройства, а выход и тактовый вход соединены соответственно с тактовым входом первого запоминающего регистра и с выходом формирователя опорного сигнала, о т л и ч а ю щ е е с я тем, что, с целью расширения диапазона измерения набега фазы, введены последовательно соединенные первый регистр сдвига, первый блок вычитания и сумматор, последовательно соединенные реверсивный счетчик, второй запоминающий регистр, второй регистр сдвига и второй блок вычитания, выход которого подключен к другому входу сумматора, тактовый вход которого объединен с соответствующими входами первого и второго регистров сдвига, первого и второго блоков вычитания и подключен к другому выходу формирователя опорного сигнала, при этом выход первorо запоминающего регистра подключен к сигнальному входу первого регистра сдвига и к другому входу

)356)89

Составитель A.ßýðóìoâ

Редактор Н.Киштулинец Техред М,Дидык Корректор С.Шекмар

Заказ 5810/53 Тираж 900 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

ll3035, Москва, Ж-35, Раушская наб., д.4/5

Производственно-полиграфическое предприятие,г.ужгород,ул.Проектная,4 первого блока вычитания, а выход второго заломинающего регистра подключен к другому входу второго блока вычитания выход циклического счетЭ

5 чика подключен к суммирующему входу реверсивного счетчика, к вычитающему входу которого и к тактовому входу второго запоминающего регистра подключен выход блока временной привязки, а к тактовому входу реверсивного счетчика подключен выход форми" рователя опорного сигнала, причем выход сумматора является выходом устройства.
