Устройство для телеконтроля промежуточных станций системы связи

Устройство для телеконтроля промежуточных станций системы связи

Иллюстрации

Показать все

Реферат



Изобретение относится к радиотехнике . Цель изобретения - повышение достоверности контроля. Устр-во содержит на первой оконечной станции 1 формирователь сигналов запроса (ФСЗ) 3 и введенные блок индикации (БИ) 2, блок коммутации (БК) 4, модем 5, на каждой промежуточной станции 6- модем 8, регистр 9, дешифратор 10 адреса, дешифратор 11 синхросигнала, детектор 13 сигналов аварий и введенные БК 7, блок управления 12, на второй оконечной станции 14 - БИ 15 и введенные БК 18, модем 17, ФСЗ 16. Работа блоков поясняется. Устр-во по п. 1 отличается тем, что блок управления 12 содержит два триггера, элемент ИЛИ, делитель на 2п, дешифратор , два делителя на два, пять элементов И, блок начальной установки, элемент ИСКЛЮЧАЮЩЕЕ ИЛИ. 1 з.п. ф-лы, 6 ил. с S (Л с: Фиг. г

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) А1 (gf) 4 Н 04 В 3/46

ОПИСАНИЕ ИЗОБРЕТЕНИЯ и А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4084812/24-09 (22) 09.07.86 (46) 30.11.87. Вне. )(44 (72) А.М. Мирецкий и В.П. Галаев (53) 621.395.669(088.8) (56) Авторское свидетельство СССР

Ф 987828, кл. Н 04 В 3/46, 1981.

Авторское свидетельство СССР

У 1107300, кл. Н 04 В 3/46, 1983. (54) УСТРОЙСТВО ДЛЯ ТЕЛЕКОНТРОЛЯ

ПРОМЕЖУТОЧНЫХ СТАНЦИЙ СИСТЕМЫ СВЯЗИ (57) Изобретение относится к радиотехнике. Цель изобретения — повышение достоверности контроля. Устр-во содержит на первой оконечной станции

1 формирователь сигналов запроса (ФСЗ) 3 и введенные блок индикации (БИ) 2, блок коммутации (БК) 4, модем

5, на каждой промежуточной станции 6модем 8, регистр 9, дешифратор 10 адреса, дешифратор 11 синхросигнала, детектор 13 сигналов аварий и введенные БК 7, блок управления 12, на второй оконечной станции 14 — БИ 15 и введенные БК 18, модем 17, ФСЗ 16.

Работа блоков поясняется. Устр-во по и. 1 отличается тем, что блок управления 12 содержит два триггера, элемент ИЛИ, делитель на 2п, дешифратор, два делителя на два, пять элементов И, блок начальной установки, элемент ИСКЛЮЧА10ЩЕЕ ИЛИ. 1 з.п. ф-лы, 6 ил.

<О

1356241

Изобретение относится к радиотехнике и может использоваться в системах связи при телеконтроле линий связи с установленными на них промежу5 точными станциями.

Цель изобретения — повышение достоверности контроля.

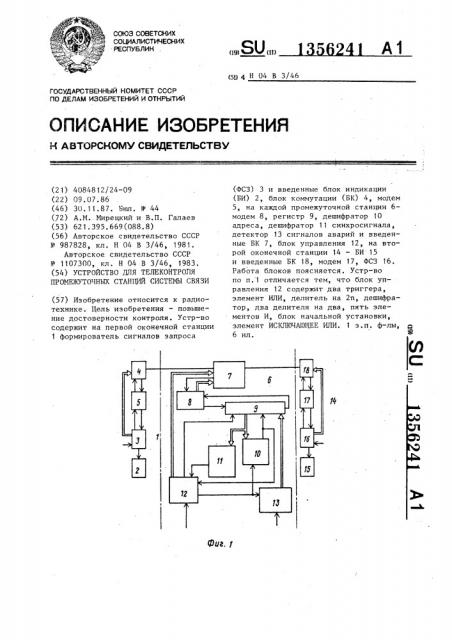

На фиг.1 представлена структурная электрическая схема предложенного устройства; на фиг.2 — вариант выполнения блока управления; на фиг.3 блок коммутации на промежуточной станции; на фиг.4 — то же, на оконечных станциях; на фиг.5 — модема на 15 фиг.6 — формирователь сигналов запроса; на фиг.7 — эпюры напряжений, поясняющие работу устройства.

Устройство для телеконтроля промежуточных станций системы связи содер- 20 жит (фиг.1) на первой оконечной станции 1 блок 2 индикации, формирователь

3 сигналов запроса, блок .4 коммутации модем 5, на каждой промежуточной станции 6 — блок 7 коммутации, модем 2Б

8,регистр 9,дешифратор 10 адреса,де 1 шифратор 11 синхросигнала,блок 12 управления,детектор 13 сигналов аварий, :.на второй оконечной станции 14 — блок 15 индикации, формирователь 16 сигналов зп запроса, модем 17 и блок 18 коммутации.

Блок 12 управления содержит (фиг.2) блок 19 начальной установки, делитель ?О íà 2п, первый, второй, третий, четвертый и пятый элементы

И 21-25, дешифратор 26, первый и второй делители 27 и 28 на два, первый и второй триггеры 29 и 30, элемент

ИЛИ 31, элемент ИСКЛЮЧА10Ц ЕЕ ИЛИ 32.

Блок 7 коммутации на промежуточных станциях содержит (фиг.3) шесть ключей 33-38.

Блоки 4 и 18 коммутации на оконечных станциях содержат(фиг.4) два ключа 39 и 40.

Иодемы 5,8,17 содержат (фиг.5) корректор 41, демодулятор 42 и модулятор 43.

Формирователи 3 16 сигналов запроУ

50 са содержат (фиг.6) блок 44 начальной установки, микроЭВИ 45, блок 46 регистров.

Устройство работает следующим обазом.

При включении дистанционного питания промежуточных станций 6 формирователь 3 на первой оконечной станции

1 начинает формировать цифровой сигнал запроса промежуточных станций 6 (фиг.7а), состоящий из и-разрядных слов, причем первое слово является. синхросигналом, а остальные представляют собой двоичные номера промежуточных станций (первая часть) и места для ответов (вторая часть). Цифровой сигнал запроса поступает на вход запроса модема 5, затем на блок 4 коммутации и далее с его линейного входа-выхода через линию связи — на первый линейный вход-выход блока 7 коммутации промежуточной станции 6.

Одновременно с включением дистанционного питания производится начальная установка блока 12 управления. Блок

12 управления вырабатывает сигналы управления блоком 7 коммутации, регистром 9, дешифратором 10 адреса и детектором 13 сигналов аварий.

Структура этих сигналов приведена на фиг.7в-и. Иодулированный сигнаг запроса через блок 7 коммутации поступает на модем 8, где восстанавливается и через блок 7 коммутации поступает на. второй линейный входвыход блока 7 коммутации следующей промежуточной. станции. С последней промежуточной станции модулированный сигнал запроса поступает на линейный вход-выход блока 18 коммутации второй оконечной станции 14. При приеме синхросигнала от первой оконечной станции 1 вторая оконечная станция 14 начинает формировать с помощью формирователя 16 и модема. 17 такой же цифровой сигнал запроса промежуточных станций 6, причем слова запроса располагаются„между словами запроса, идущими от первой оконечной станции (фиг.7б). На промежуточной станции

6 демодулированный модемом 8 сигнал запроса поступает на регистр 9. Когда в регистр 9 запишется синхросигнал, дешифратор 11 синхросигнала производит установку блока 12 управления.

При записи в регистр 9 адреса дан— ной промежуточной станции дешифратор

10 адреса. вырабатывает импульс, поступающий на управляющий вход регистра 9. Тот же импульс поступает на блок 12 управления, который разрешает передачу сигнала ответа промежуточной станции 6 через блок 7 комму" е тации на первый линейный вход-выход блока 7 коммутации следующей промежуточной станции.

1356241

Поступивший от второй оконечной станции 14 синхросигнал также производит переустановку блока 12 управления. Если же синхросигнал от второй 5 оконечной станции 14 не поступает, то сигналы, вырабатываемые блоком 12 управления, вызывают трансляцию сиг— нала ответа от регистра 9 через блок

7 коммутации на обе оконечные стан- 10 ции. При этом ответ промежуточной станции 6 содержит информацию о повреждении оборудования телеконтроля.

Тактовая частота, необходимая для работы оборудования промежуточной 15 станции 6, выделяется в модеме 8 из сигнала запроса.

Сигналы ответа анализируются в формирователе 3 на первой оконечной станции 1, и сигналы состояния про- 20 межуточных станций 6 выводятся на блок 2 индикации.

Блок 12 управления (фиг.2) работает следующим образом.

Блок 19 начальной установки при включении дистанционного питания формирует импульс начальной установки, поступающий через элемент ИЛИ 31 на вход сброса делителя 20. Таким образом, происходит синхронизация работы 30 формирователей 3 и 16 на первой и второй оконечных станциях 1,14 блока

12 управления промежуточной станции

6. Дешифратор 26 формирует последовательности импульсов, соответствующие моментам наличия сигналов запроса в регистре 9 (фиг.7 з) и моменту окончания трансляции сигналов ответа (фиг.7 и). На входах всех элементов

И 21-25 формируются такие сигналы 40 управления блоком 7 коммутации, которые разрешают прохождение сигнала запроса через блок 7 коммутации.

Синхросигнал, поступивший от первой оконечной станции 1, вызывает сраба- 45 тывание дешифратора 11 синхросигнала, формирующего импульс установки, который через элемент ИЛИ 31 поступает на вход сброса делителя 20, т.е. происходит подтверждение синхронной 50 работы формирователей 3 и 16 и блока

12 управления. Сигналы управления блоком 7 коммутации формируются суммированием на всех элементах И 21-25 выходных сигналов второго триггера

30 и первого делителя 27. Переключатель (не показан), входящий в состав первого делителя 27, позволяет подключить выход первого триггера 29 на вход вброса или установки первого делителя 27. Установка переключателя задает направление, откуда ожидается поступление первого синхросигнала от первой или второй оконечных станций 1,14.

Нормальная работа блока 12 управления определяется приходом последовательно друг за другом двух синхросигналов: одного — от первой оконечной станции 1, другого — от второй оконечной станции 14. Первый синхросигнал подтверждает установку делителя 20. Предпоследний разряд делителя

20 делится на 2 на втором делителе

?8 и сравнивается по модулю 2 с последним разрядом делителя 20 на элементе ИСКЛ!ОЧА10ЩЕЕ ИЛИ 32. Синхросигнал, поступивший от второй оконечной станции 14, подтверждает состояние всех разрядов делителя 20, кроме последнего, фаза которого меняется на противоположную, в результате чего сигналы на входах элемента ИСКЛЮЧА10ЩЕЕ ИЛИ 32 становятся противофазными и на его выходе присутствует состояние логической единицы. Если синхросигнал от второй оконечной станции 14 не поступил, то не произойдет сброса последнего разряда делителя 20, сигналы на входах элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 32 будут синфазными и на втором элементе И 22 выработается сигнал в виде логического нуля. При этом информация с выхода регистра 9 через входную логику поступает вновь на вход этого регистра и поэтому задерживается на время пе редачи ответа на вторую оконечную станцию 14, после чего в промежутке сигнала запроса транслируется на первую оконечную станцию 1.

Блок 7 коммутации (фиг.3) работает следующим образом.

На его управляющие входы приходят сигналы от блока 12 управления. Если номер в сигнале запроса не совпадает с адресом данной промежуточной станции, то сигнал запроса должен просто транслироваться. Это достигается подачей на управляющие входы ключей

33 и 36 сигнала, приведенного на фиг.-7 в. Для трансляции сигнала запроса от второй оконечной станции 14, сигнал с противоположной фазой подается на управляющие входы ключей

37 и 34. При совпадении номера

i 356241 содержащегося в сигнале запроса, с номером данной промежуточной станции, напрямую транслируется только адрес данной промежуточной станции

5 а после прохождения адреса формируется сигнал ответа. Это обеспечивается подачей на управляющий вход ключей 33 и 36 сигнала, приведенного на фигуре 7 r, а на управляющий вход ключа 38 — сигнала, приведенного на фиг.7 д ° В случае запроса от второй оконечной станции 14 это относится к ключам 37,34 и 35 соответственно.

В случае отсутствия сигнала запроса от второй оконечной станции 14 надо передать сигнал ответа на обе оконечные станции. Это достигается подачей на управляющий вход ключа 33 сигнала по фиг.7 г, на управляющий вход клю- 2п ча 38 — сигнала по фиг. 7 д, на управляющий вход ключа 35 — сигнала по фиг.7ж. Для сигнала запроса от вто-. рой оконечной станции 14 это ключи

37,35 и 38 соответственно. 25

Блоки 4 и 18 коммутации (фиг.4) работают следующим образом„

При передаче сигнала запроса в линию связи на управляющий вход ключа

39 подается сигнал по фиг.7 в, а на зо управляющий вход ключа 40 — инверсный сигнал, разрешающий прием сигнала запроса от противоположной оконечной станции.

Модемы 5,8 и 17 работают следующим образом (фиг.5).

Корректор 41 имеет передаточную характеристику, компенсирующую затухание сигнала в кабеле. Демодулятор

4? преобразует сигнал с фазоразност- 4> ной модуляцией в двоичный код. Модулятор 43 преобразует информацию из двоичного вида в сигнал с фазоразностной модуляцией.

Формирователи 3 и 16 сигналов за- 45 проса работают следующим образом (фиг.6).

Блок 44 начальной установки формирует импульс, по которому микроЭВМ

45 начинает формировать сигнал запро- 50 са. Сигнал запроса поступает в параллельном коде на блок 46 регистров, где преобразуется из параллельного кода в последовательный и передается на вход запроса модемы 5. Принимаемая информация с выхода ответа модема 5 поступает на блок 46 регистров, преобразуется из последовательного кода в параллельный и поступает на микроЭВМ 45 для анализа и передачи сигналов состояния промежуточных станций на блоки 2 и 15 индикации.

Формула и э о б р е т е н и я

Устройство для телеконтроля промежуточных станций системы связи, содержащее на первой оконечной станции формирователь сигналов запроса, на второй оконечной станции — блок индикации, а на каждой промежуточной станции — последовательно соединенные модем и регистр, информационный выход которого подключен к первому сигнальному входу модема, дешифратор синхросигнала, детектор сигналов аварии, выход которого подключен к информационному входу регистра, дешифратор адреса„ выход которого подключен к первому входу управления регистра, соответствующий вход детектора сигналов аварии является входом синхросигнала, о т л и ч а ю щ е е с я тем, что, с целью повышения достоверности контроля, на первой оконечной станции введены блок индикации, вход которого соединен с информационным выходом формирователя сигналов запроса, последовательно соединенные блок коммутации и модем, информационные вход и выход которого соединены с соответствующими выходом и входом формирователя сигналов запроса,, выход управления которого подключен к управляющему входу блока коммутации, сигнальный вход и линейные вход-выход которого соединены соответственно с сигнальным выходом модема и линией связи, соответствующий вход формирователя сигналов запроса является входом синхросигнала, на второй оконечной станции введены последовательно соединенные блок коммутации, линейный вход-выход которого соединены с линией связи, и модем, формирователь сигналов запроса, выход и вход которого соединены соответственно с ин-формационными входом и выходом модема, сигнальный выход которого подключен к сигнальному входу блока коммутации, управляющий вход которого соединен с выходом управления формирователя сигналов запроса, информационный выход которого подключен к е входу блока индикации, соответствующий вход формирователя сигналов запроса является входом синхросигнала, 1356241 а на каждой промежуточной станции введены блок коммутации, сигнальные вход и выход которого соединены соответственно с сигнальным выходом

5 и вторым сигнальным входом модема, блок управления, первый и второй входы которого соединены соответственно с выходами дешифратора синхросигнала и дешифратора адреса, первый и второй 1п выходы блока управления подключены соответственно к второму входу управления регистра и управляющему входу блока коммутации, первый и второй линейные вход-выход которого соединены 15 с линией связи, управляющий выход регистра подключен к соответствующим входам дешифратора синхросигнала и дешифратора адреса, управляющий вход которого соединен с управляющим вхо- 2р дом детектора сигналов аварии и подключен к третьему выходу блока управления, третий вход которого является входом синхросигнала.

25 2. Устройство по п.1, о т л и— ч а ю щ е е с я тем, что блок управления содержит первый и второй триггеры, последовательно соединенные элемент ИЛИ, первый вход которого ЗО соединен с входом сброса первого триггера, делитель на 2п дешифратор, первый делитель на два и первый элемент И, последовательно соединенные блок начальной установки, второй делитель на два, второй вход которого соединен с выходом предпоследнего разряда делителя на ?п элемент ИСКЛ10ЧАНТ(ЕЕ ИЛИ и второй элемент И, третий, четвертый, и пятый элементы И, второй вход второго элемента .И соединен с первыми входами третьего и четвертого элементов И и с выходом второго триггера, инверсный выход которого соединен с вторым входом первого элемента И и первым входом пятого элемента

И, второй вход которого соединен с инверсным выходом первого делителя на два и с вторым входом четвертого элемента И, вход сброса второго триггера соединен с выходом дешифратора, второй вход элемента ИСКЛ1ОЧАИЩЕЕ ИЛИ соединен с выходом последнего разряда делителя на 2п, выход блока начальной установки подключен к второму входу элемента ИЛИ и к установочному входу первого триггера, выход которого подключен к второму входу первого делителя на два, прямой выход которого соединен с вторым входом третьего элемента И, выход которого и выходы четвертого элемента И, инверсный выход первого делителя на два, выход пятого и первого элементов И и прямой выход первого делителя на два являются вторым выходом блока управления, первым и третьим выходами и первым, вторым и третьим входами которого являются соответственно выход второго элемента И, второй выход дешифратора, первый вход элемента ИЛИ, второй вход делителя на 2п и вход блока начальной установки.
