Способ получения гидрофосфата меди моногидрата

Способ получения гидрофосфата меди моногидрата

Иллюстрации

Показать все

Реферат



Изобретение относится к способу получения фосфатов меди, которые применяются в качестве химических реактивов , катализаторов высокой степени селективности, микроудобрений, вяжущих компонентов в зубопротезной технике . Целью изобретения является повышение содержания основного вещества и выхода продукта и сокращение времени процесса. Гидрофосфат меди моногидрат получают введением порошкообразного основного гидроксокарбоната меди в нагретую до 85-90°С фосфорную кислоту, взятую в количестве 102- 105% от стехиометрии. Концентрация фосфорной кислоты 60-88%, время взя имодействия 3-4 ч. Получают фосфат меди состава Си дд Н (0, 95- -1,05)Н20. Содержание основного вещества 98,5-100%, выход продукта 98- 99% по СиО и 94-97% по . 1 з.п. ф-лы, 2 табл. с б сл 00 сл Kj оо СП

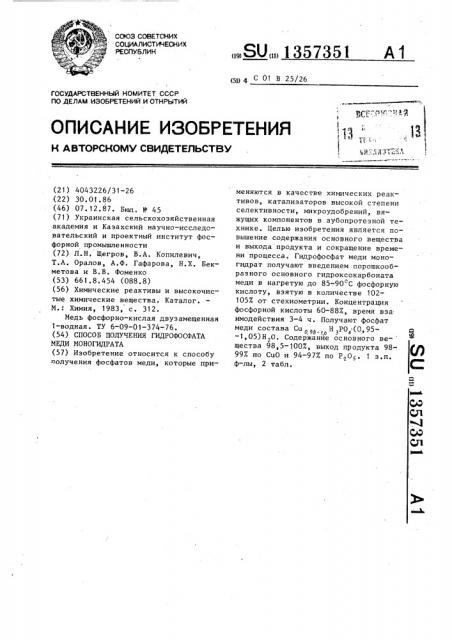

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 С 01 В 25/26

ВС

,Ц;;, И, - „j Л 3 у 1 :1 с

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4043226/31-26 (22) 30.01.86 (46) 07.12.87. Бюп. ¹ 45 (71) Украинская сельскохозяйственная академия и Казахский научно †исследовательский и проектный институт фосфорной промышленности (72) Л.Н. Щегров, В.А. Копилевич, Т.А. Оралов, А.Ф. Гафарова, Н.Х. Бекметова и В.В. Фоменко (53) 661.8.454 (088.8) (56) Химические реактивы и высокочистые химические вещества. Каталог.

М.: Химия, 1983, с. 312.

Медь фосфорно-кислая двузамещенная

1-водная. ТУ 6-09-01-374-76 ° (54) СПОСОБ ПОЛУЧЕНИЯ ГИДРОФОСФАТА

МЕДИ МОНОГИДРАТА (57) Изобретение относится к способу получения фосфатов меди, которые приÄÄSUÄÄ 1357351 А1 меняются в качестве химических реактивов, катализаторов высокой степени селективности, микроудобрений, вяжущих компонентов в зубопротезной технике. Целью изобретения является повышение содержания основного вещества и выхода продукта и сокращение времени процесса. Гидрофосфат меди моногидрат получают введением порошкообразного основного гидроксокарбоната меди в нагретую до 85-90 С фосфорную кислоту, взятую в количестве 102105Х от стехиометрии. Концентрация фосфорной кислоты 60-887., время вза имодействия 3-4 ч. Получают фосфат меди состава Си 0 Н РО .(0,9509В-rî 3 4

-1,05)H Î. Содержание основного ве- щества 98,5-100Х выход продукта 98997 по СиО и 94-977 по Р О . 1 з.п. ф-лы, 2 табл.

1357351

Таблица 1

Выход соли

7, из расчета по содерДобавляемый реагент

Формула готового продукта

Содержание

Исходный реагент в ре-. акторе

Способ основ ного вещества, жанию

СиО Р О

HYPO+

88, 15Е-ная

Предлагаемый

Cu (OH)

96, 7

100.

Н 3Р04

707-ная

Си г(О )тСОз Cuckoo НРО<0 9 Н2О 98,90 96,9

100

Си (ОН),CO

Cu HPO ° 1, 58НР 92,0 90,0

98,5

НзРО

88, 152-ная

С 2(OH)2СОЗ+

+НО

НЗР04

857-ная

Известный

04Н О

98,5

Изобретение относится к способу получения фосфатов меди, которые применяются в качестве химических реактивов, катализаторов высокой степени селективности, микроудобрений, вяжущих компонентов в зубопротезной технике.

Цель изобретения — повышение содержания основного вещества и выхода 10 продукта, а также сокращение времени процесса.

Пример. В термостатированный при 90 С реактор наливают 19,83 г

88, 157-ной НзРО (1027. от стехиомет- 1S рии). При работающей мешалке медленно в течение 20-30 мин дозируют 20,0 r гидроксокарбоната меди (69,57X CuO) .

В процессе синтеза по мере загустевания пульпы добавляют дистиллированную 20 воду в среднем по 20 мл в час. Перемешивание осуществляют в течение 3 ч.

Твердый осадок отделяют от маточного

Иэ данных табл. 1 видно, что предложенный порядок смешения реагентов и вид гидроксокарбоната меди — порошкообразная соль меди вводится в фосфорную кислоту — обеспечивают больраствора, промывают 50 мл холодной дистиллированной воды и сушат при

60 С в течение 3-4 ч.

Получают соль состава: Си НРО

1oo 4 к0,98 Н О с выходом 98,71Х по СиО и

96,77 по Р О . Содержание основного вещества 1007.. По экспериментальным данным рентгенофазного анализа состав продукта выражается формулой

Си о 9я-, НРО (0,95-1,05) Н О. Этот интервал колебаний содержания отдельных ингредиентов допустим точностью методов анализа, предусмотренных .

ГОСТом на химические реактивы.

Влияние порядка смешивания реагентов на состав и выход продукта, содержание основного вещества при 90 С, расходе Н зРО 1027 от стехиометрии и продолжительности реакции 3 ч (в из вестном способе режимы синтеза согласно ТУ) приведено в табл. 1.

I ший выход и содержание основного вещества в продукте.

Влияние концентрации и расхода фосфорной кислоты и температуры на показатели процесса приведены в табл. 2.

1357351

Таблица 2

Расход t С

Е,РО

Х от

Примеси, Х

Выход продукта, %, по

КонцентСпособ ормула полученных фосфатов >Содер>наине рация

Н,РО >

Х основно

СиО Р Оа

ro вещества, Х стехиометрии

Предлагаемый 50

90 1,36(CuHPoo.H)o)+0>32(Cu !(РОе)! 64 36

° 2>8Н10) 95,43 93,4!

100 0 99, 12 97, 1

100 О 98,9 96,9

90 Сц, НР0,1,04H О

90 Cu, HPO<.0, 98Н 1О

90 Cu oo НРО .О > 98Н о О

102

ЬО

102

100 О 98>71 96>7

102

88, 15

95 1,96(CuHPO;H O)+ 0 ° O2 °

° (Cu 1(РО>) ЗН!О) !

98 2 98 41 96 4

95 1, 96 (СцНРО> Н,O)+0, 02

"(Cu >(РО>)> 2, 9Н10) 88, 15

102

98 2 98,0 96,0

100 О 97,86 95,9

85 Сц,„о НРО>1>03820

85 Сц, НРО 0,98Н10

102

100 О 99,05 97,1

88>15!

75 1, 76(CuHPO< Н>О)+О, 12 ° (Сц (РОх)! З,ЗН 0) 102

86 14 97,67 95,7

75 1, 88 (CuHPOi Н !О )+О, 06 (Сц!(РО>)! 3810) 102

88,! 5

93 7 97>99 96,0

98,5 1,5 98,71 93,7

90 1,96(CuHPoi Н >0)+0,02 (Сц(Н1РОа )!-Н10) 70

105

95 ° 5 4,5 97 ° О 89,5

90 1,88(CuHPOi Н10 +0,06>

° (Cu(H1PO<)> Н!0 j

107, 5

Иввестньй 374-76

985 15 914 909

Заказ 5936/19 Тираж 456 - Подписное

Произв. -полигр. пр-тие, г. Ужгород, ул. Проектная, 4

Из данных табл. 2 следует, что в предлагаемом режиме выход и содержание основного вещества в продукте больше, чем в известном.

Использование предлагаемого способа получения гидрофосфата меди моногидрата обеспечивает сокращение полного цикла получения соли с 23-24 ч до 7-8 ч, повышение выхода конечного продукта на 6,9-7,37 по СиО и 5,76,1Х по Р90г, повышение качества продукта, т.е. большее соответствие соли формуле С(! 0 98 „, НРО4(0,95-1,05)

i-Я О, экономию энергоресурсов и трудозатрат за счет большей эффективности производства.

Формула изобретения

1. Способ получения гидрофосфата

;меди моногидрата, включающий смеше35 ние фосфорной кислоты с гидроксокарбонатом меди при нагревании и перемешивании с последующим выделением и сушкой продукта, о т л и ч а ю щ и Й- с я тем, что, с целью повышения со4О держания основного вещества и выхода продукта, а также сокращения времени процесса, фосфорную кислоту, взятую в количестве 102-105Х от сте- хиометрии, нагревают до 85-90 С и

45 вводят порошкообразный гидроксокарбонат меди.

2. Способ по п. 1, о т

H Й c H тем, КТо фосфорную кислоту берут в концентрапии 60 — 88 7. и смешение ве дут 3 — 4 ч.
