Реферат



Электрокоагулятор для очистки воды содержит корпус с установленными внутри него распределительными перегородками и электродами межд ни№1, выполненнь ми Б виде полых элементов из эластичного материала, наружная поверхность которых покрыта полосами токопроводящего материала, и снабженными напорными трубопрово- , дами. Корпус выполнен негерметичным и содержит патрубки подачи и отвода воды. Такое выполнение электрокоагулятора позволяет повысить степень очистки воды и снизить затраты электроэнергии благодаря возможности регулирования межэлектродного р лсстояния и депассивации электродов при их мexшiичecкoм растяжении. 3 ил., 1 табл. (2 « оо О1 -J

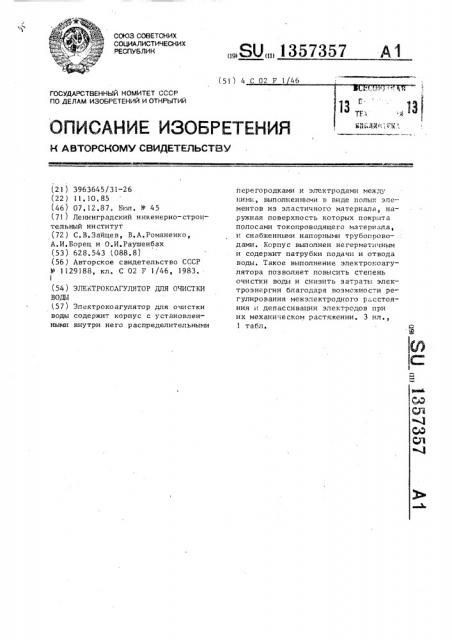

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1357357 (51) 4

ОПИСАНИЕ ИЗОБРЕТ и ABTGPCHGMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 3963645/31-26 (22) 11,10,85 (46) 07.12.87, Бвл, М 45 (71) Ленинградский инженерно-строительный институт (72 ) С.В.Зайцев, В.А.Романенко, А.И,Борец и О.И.Раушенбах (53) 628,543 (088.8) (56 ) Авторское свидетельство СССР

М 1129188, кл. С 02 F 1/46, 1983.

1 (54 ) ЭЛЕКТРОКОАГУХИТОР ДЛЯ ОЧИСТКИ

ВОДИ (57) Электрокоагулятор для очистки воды содержит корпус с установленными внутри него распределительными перегородками и электродами между кими, выполкенными в виде полых эле-. ментов из эластичного материала, наружная поверхность которых покрыта полосами токолроводящего материала, и снабженными напорными трубопроводами, Корпус выполнен негерметичным и содержит патрубки подачи и отвода воды. Такое выполнение электрокоагулятора позволяет повысить степень очистки воды и снизить затраты электроэнергии благодаря возможности регулирования межэлектродного расстояния и депассивации электродов при их механическом растяжении, 3 ил., 1 табл.

1357357

Изобретение относится к области

Очистки природных и сточнь1х Вод и может быть использовано в системах водоснабжения и канализации, 5

Цель изобретения — снижение затрат электроэнергии и повышение степени очистки воды, На фиг.! представлен электрокоагулятор; на фиг.2 — разрез А-А на

10 фиг. 1; на фиг. 3 — разрез Б- Б на фиг. 1, Электрокоагулятор содержит корпус

1, внутри которого установлены две распределительные перфориро ванные перегородки 2 и 3. Между перегородками 2 и 3 расположены электроды, которые выполнены из эластичного материала в виде полых элементов 4, наружная поверхность последних покрыта полосами 5 токопроводящего электродного материала.- Полые элементы 4 снабжены напорными трубопроводами 6, соединенными с патрубком

7 подачи воды, Корпус 1 межцу распре- 25 делительными г,ерегородками 2 и 3 открыт сверху.

Электрокоагулятор работает следующим образом.

Исходная вода через патрубок 7 30 поступает внутрь корпуса 1 устрайстВВ, Часть H cxGpHOH Bopbt пад давлением поступает из патрубка 7 подачи воды через напорные трубопроводы 6 внутрь полых элементов 4 и вызывает растяжение их эластичного материала.

При этом устанавливается определенное межэлектродное расстояние между полосами 5 такопроводящего материала соседних электродов. Через отверстия перфорации распределительной перегородки 2 вода поступает в межэлектродное пространство, где подвергается электрообработке, Обработанная вода проходит через отверстия перфорации распределительной перегородки 3 и удаляется из корпуса 1 через патрубок 8. При изменении количества обра— батываемой воды изменяется давление в патрубке 7 и, следовательно, в напорных трубопроводах 6 и внутри элемента 4, При этом при увеличении количества воды за счет увеличения давления внутри элементов 4 происходит уменьшение межэлектродного расстоя55 ния, а при уменьшении увеличение межэлектродного расстояния, Депассивацию поверхности электродов осуществляют переполюсовкой и промывкой водой при увеличении объема электродов, приводящим к механическому разрушению образовавшегося на них слоя осадка.

Предлагаемый электракоагулятор может быть выполнен таким образом, что напорные трубопроводы соединяют электроды с емкостью, заполненной рабочей жидкостью (водой, маслом и т,д. ) или газом, и снабжена насосами или компрессорами, автоматически обеспечивающими изменение давления жидкости или газа в напорных трубопроводах и, следовательно, в полости электродов, в зависимости от количества обрабатываемой воды.

E1 р и м е р, Электрокоагулятор представляет собой металлический корпус, в котором установлены электроды, выполненные в виде резиновых полых элементов, покрытых алюминиевыми полосами.

Эластичный полый элемент электрода выполнен из двух боковых резиновых пластин толщиной 1,8 мм, по периметру которых р асположена внутренняя эластичная (резиновая ) прокладка толщиной 2,2 мм, боковые пластины и прокладка соединены с помощью клея.

Размер полого элемента: длина

36,5 см, высота 36,5 см, ширина 1,2 см.

ЕЕа наружные поверхности наклеены алюминиевые полосы толщиной 2.0 мм, Ширина алюминиевых полос 4,0 см, длиH l 36,0 см, количество 8 шт. Расстояние между алюминиевыми пластинами

0,5 см, Токоподвод осуществляется к каждой алюминиевой пластине, В прокладке установлен патрубак с вентилем, соединенный с напорным трубопроводом, При подаче жидкости из напорного трубопровода через патрубак в полость эластичного элемента происходит изменение его объема беэ механического разрушения и тем самым осуществляется регулирование величины межзлектроднаго расстояния.

Электрокоагулятор позволяет повысить степень очистки воды и снизить затраты электроэнергии. В таблице приведены результаты испытаний электрокоагулятора,, Формула изобретения

Электракоагулятор для очистки воды содержащий корпус с установленными внутри вертикальными распределительными перегородками, между кото3 1357357 4 рыми расположен комплект вэаимопарал- расстояния, электроды выполнены в лельных пластинчатых электродов и виде полых элементов иэ эластичного патрубки подачи и удаления воды, материала, наружная поверхность котоотличающийся тем, что, рых покрыта полосами токопроводящего с целью снижения затрат электроэнер- материала, и снабжены напорными тругии и повышения степени очистки эа бопроводами, при этом корпус выполсчет регулирования межэлектродного нен негерметичным. электрокоагулятор Предлагаемый электрокоагулятор

Время отбора проб, ч

Производительность, л/ч

80 100 120 40 6

5 6 .6 8 9 5 5 6 7 9

4,6 4,9 4,7 4,8 4,7 4,2 4,4 4,3 4,2 4,3

7 8

5,9 6,0

5,8

5,8

5,7

5,0

5,1

5,4

5,3

5,1

ll 12

7,0 7,0

14 !7

6,8 6,9

7,1

14

6,2

9.

6,1

6 3

13

6,3

11

6,2

13 15

9,5 9,8

16

9,7

9,6

9,8

7,4

12

7,2

7,5

11

7,3

18

7,3

16 17

9,0 . 8,7

17 19

10,4 10,6

24

10,8

10,7

10,6

14

8,9

12

8,8

8,6

16

9,2

20 25

11,5 11,4

11,5

28

11,3

11,4

9,5

22

9,8

26

9,6

18

9,4

31 35

12,3 12,5

12,7

12,6

41

10,2

12,6

10,0

10,0

33

10,1

37

9,9

П р и м е ч а н и е. В числителе — содержание взвешенных веществ в воде после обработки, мг/л (исходное содержание 220.мг/л ), в знаменателе — расход электроэнергии, Вт ч/м (депассивация элекь тродов производится через 60 мин непрерывной эксплуатации), 1357357
