Глазурь

Глазурь

Иллюстрации

Показать все

Реферат



Изобретение относится к составам глазурей, предназначенных для бытовой керамики. С целью повышения коэффициента термического расширения глазурь сод ержит, мас.%: SiO 45,40 - 50,86; Al20sl5,43 - 16,34; 0,27 - 0,30; СаО 18,15 - 19,36; MgO 0,10 - 0,63; NaiO 3,85 - 7,30; MnO 0,40 - 0,46; ZnO 10,30 - 10,85.; Коэффициент термического расширения покрытия (54,13 - 70,94)-Ю- 1/град, что дает возможность применять его для различных черепков керамических изделий. Термостойкость покрытия 350°С. Покрытие матовое, бежевого цвета с темно-коричневой крапинкой. 2 табл. С (Л со сд 00 vl vl

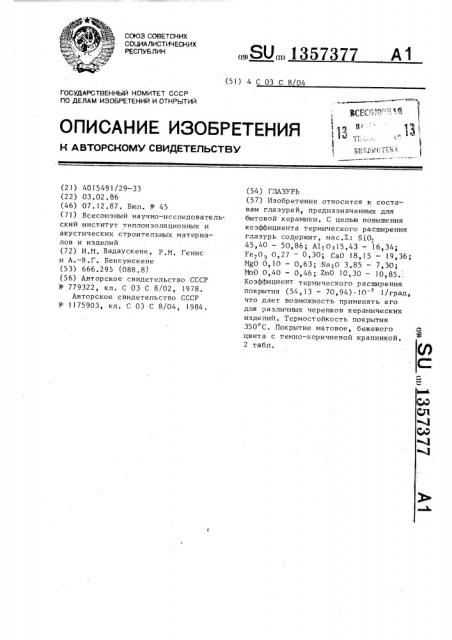

СОЮЗ СОВЕТСКИХ

СОЦ! !АЛИСТИЧЕСКИХ

РЕСПУБЛИН (51) 4 С 03 С 8 04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К Д ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4015491/29-33 (22) 03.02.86 (46) 07.12.87. Бюл. Р 45 (71) Всесоюзный научно-исследовательский институт теплоизоляционных и акустических строительных материалов и изделий (72) И.М. Вадаускене, P .!1. Генис и А.-В.Г. Бенкунскене (53) 666.295 (088.8) (56) Авторское свидетельство СССР

У 779322, кл. С 03 С 8/02, 1978.

Авторское свидетельство СССР !

175903, кл. С 03 С 8/04, 1984.

„.Я0„„1З57З77 И (54) ГЛАЗУРЬ (57) Изобретение относится к составам глазурей, предназначенных для бытовой керамики. С целью повышения коэффициента термического расширения глазурь содержит, мас ° /: 810

45,40 — 50,86; А120g15 43 — 16,34;

Fe>0 0,27 — 0,30; СаО 18,15 — 19,36;

MgO 0,10 — 0,63; NagO 3,85 — 7,30;

Мп0 0,40 — 0,46; ZnO 10,30 — 10,85.:

КоэфФициент термического расширения покрытия (54,13 — 70,94) ° 10 1/град, что дает возможность применять его для различных черепков керамических изделий. Термостойкость покрытия

350 С. Покрытие матовое, бежевого цвета с темно †коричнев крапинкой.

2 табл.

50,0-53,0

16,0-16,5

20,0-22,0 включающаЯ 810г, АХгО э

MgO, 11агО, ZnO, о т л и с я тем, что, с целью эффициента термического она дополнительно содерследующем соотношении мас.7:

8,0-9,6

0,4-0,5

Окись цинка

Марганцевая руда

45Э40-50986

15,43-)6,34

0,27-0,30

18,,155-19,36

0,10-0,63

3,85-7,30

lO 3O-lO 85

0)40-0,46

Таблица!

Содержание, мас.7, в составе

Сос1

А)г Оэ Fe <0 СаО МяО Na гО МпО Zn0 тав

SiOг

45,40 16,34 0,27 19,36 0,63 7,30 0,40 10,30

2 48 13 15 85 0 27 18 70 0 40 5 58 0 4 10 67

3 50,86 -15,43 0,30 18,15 0,10 3,85 0,46 10,85

1 13573

Изобретение относится к технологии керамического производства и предназначается для бытовых и художественных тонкокаменных керамических изделий.

Цель изобретения — повышение коэффициента термического расширения.

Составы глазури приведены в табл. ).

В качестве сырья для этой глазури используют следующие материалы, мас.7:

Пегматит

Каолин

Мел

Сырьевые материалы предварительно измельчают, затем осуществляют мокрый помол в шаровой мельнице до тонины остатка на сите 10000 отв/см .

0,15-0,20, затем к этой смеси добавляют порошок марганцевой руды (размер зерен 0,002-0,005 мм), смесь перемешивают и глазурь наносят на поверхность тонкокаменных иэделий

77 2 методом окунания. Обжиг ведут при

1160-ll80 С.

Составы 1-3 обладают свойствами, приведенными в табл. 2.

Кроме того, предлагаемая глазурь характеризуется широким интервалом коэффициента термического расширения, что дает возможность применить ее для различных черепков керамических изделий. формула н з о б р е т е н и я

Глазурь, Fe>0, CaO, чающая повышения ко расширения, жит Мп0 при компонентов;

SiOг

AI,O, ГегО э

Са0

М 0

ИагО

ZnO

МпО

1357377

Таблица 2

Известная глазурь

Свойства глазура

Термостойкость, теплосмены

20

22 21

?50-300

Термостойоксть, С

350

350 350

Коэффициент, КТР d.10

50-52

70,94 64,70 54,13

99,8 99,8 99,8

Цвет покрытия

Составитель С. Белобокова

Редактор Н. Бобкова Техред M.Моргентал Корректор М. Максимишинец

Заказ 5939/21 Тираж 428 Подписное

ВНИИПИ Государственного комитета СССР

° по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Химиче с к ая ст о йкость в кипящей воде, Ж

Предлагаемая глазурь

1 2 3

Матовая, бежевого цвета с темно-коричневой крапинкой
