Реферат



Изобретение относится к гидротехнике , а именно к сооружениям для защиты дна и берегов рек и каналов от раз- .мыва. Цель изобретения - новышение эффективности работы за счет увеличения степени рассеивания энергии потока воды. Сооружение состоит из расположенных один за другим рассеивателей энергии потока, образующих водопроницаемую буну у вогнутого берега реки. Каждый рассеиватель выполнен из торообразных элементов - автопокрьниек (АП) 5, 6 и 7. АП 5 расположены горизонтально, АП 6 - вертикально , а АП 7 - наклонно под углом 15-75° к АП 5. АП 5, 6 и 7 соединены между собой стержнями 10 и болтами 11. Поток воды в русле, набегая на рассеиватель, проходит через отверстие в АП 7 в отверстия между АП 5, 6 и 7 и а далее, пройдя вдоль АП 5, 6 и 7, и далее, пройдя вдоль АП 6, выходит в отверстия , образованные АП 5, 6 и 7, но с другой стороны. Соударение потоков приводит к диссипации энергии потока. 1 3. п. ф-лы, 3 ил. СО УВ СО ел иР 00 05 //

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

n>) 4 E 02 В 3/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMV СВИДЕТЕЛЬСТВУ

УВ

iC 7

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4050705/29-15 (22) 05.02.86 (46) 07.12.87. Бюл. № 45 (71) Кубанский сельскохозяйственный институт (72) В. Д. Давыдов и С. В. Еланкин (53) 627.42 (088.8) (56) Авторское свидетельство СССР № 829762, кл. Е 02 В 3/04, 1978.

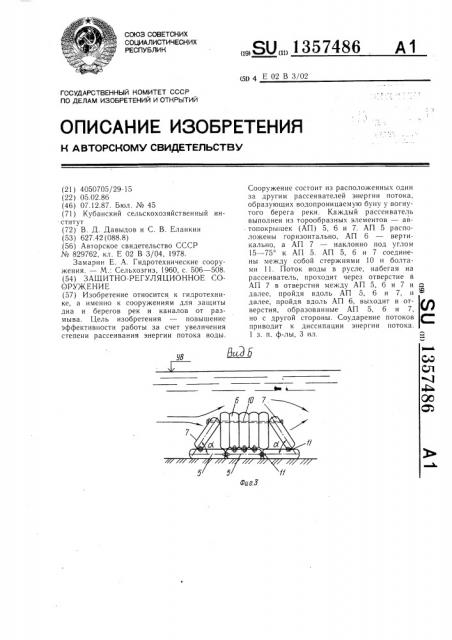

Замарин E. А. Гидротехнические соору жения. — М.: Сельхозгиз, 1960, с. 506 †5. (54) ЗАШИТНО-РЕГУЛЯЦИОННОЕ СООРУЖЕНИЕ (57) Изобретение относится к гидротехнике, а именно к сооружениям для защиты дна и берегов рек и каналов от размыва. Цель изобретения — повышение эффективности работы за счет увеличения степени рассеивания энергии потока воды.

„„SU,„, 1357486 А1

Сооружение состоит из расположенных один за другим рассеивателей энергии потока, образующих водопроницаемую буну у вогнутого берега реки. Каждый рассеи ватель выполнен из торообразных элементов — автопокрышек (АП) 5, 6 и 7. АП 5 расположены горизонтально, АП 6 — вертикально, а АП 7 — наклонно под углом

15 — 75 к АП 5. АП 5, 6 и 7 соеди нены между собой стержнями 10 и болтами 11. Поток воды в русле, набегая на рассеиватель, проходит через отверстие в

АП 7 в отверстия между АП 5, 6 и 7 и далее, пройдя вдоль АП 5, 6 и 7, и далее, пройдя вдоль АП 6, выходит в отверстия, образованные АП 5, 6 и 7, но с другой стороны. Соударение потоков приводит к диссипации энергии потока.

1 з. п. ф-лы, 3 ил.

1357486

Изобретение относится к гидротехнике, а именно к гидротехническим сооружениям, предназначенным для защиты дна и берегов рек и каналов от размыва и регулирования русловой деятельности потока.

Цель изобретения — повышение эффективности работы за счет увеличения степени рассеивания энергии потока воды.

На фиг. 1 изображено русло реки с системой защитно-регуляционных сооружений, вид сверху; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — вид Б на фиг. 1.

Система состоит из защитно-регуляционных сооружений, представляющих собой водопроницаемые буны 1, установленные на дне русла 2 реки у вогнутого берега 3.

Буна 1 состоит из дугообразных в плане, примыкающих друг к другу боковыми сторонами и соединенных между собой рассеивателей 4, выполненных в виде ряда горизонтально установленных торообразных элементов — автопокрышек 5, размещенного

»а нем ряда вертикально установленных поперечных 6 и наклонных 7 автопокрышек, опирающихся на концевые вертикально установленные автопокрышки 6 под углом

15 — 75 к автопокрышкам 5. Рассеиватели 4 закреплены к берегам 3 посредством лежней 8 и опор 9. Автопокрышки соединены между собой стержнями 10 и болтами 11.

Сооружение работает следующим образом.

В потоке воды, кроме поступательного перемещения. имеется» поперсчная ц»ркуляция. При сложении поступательного движения с поперечной циркуляцией масс воды в потоке образуется сложное винтообразное движение потока, приводящее к размыву дна и берегов 3 русла 2. Плановое расположение и конструкция защитнорегуляционного сооружения позволяет ориентировать струи потока параллельно защищаемому берегу 3, т. е. нарушая при этом винтообразную структуру потока (фиг. 1). Придонные струи воды, проходя через рассеиватели 4 с повы)»енной шероховатостью, снижают скорости своего движения до неразмываемых.

Кроме того, при прохождении потока через рассеиватель 4 поток разделяется на две части. Одна часть потока проходит через отверстия, а другая (основная) огибает рассеиватель 4 сверху. Так как вы10 ходная часть с отверстием рассеивателя 4 расположена под углом к основному потоку, то при соединении обеих частей потока происходит диссипация (рассеивание) кинетической энергии потока в вертикальной плоскости. Струи воды в смежных рассеивателях 4 также сталкиваются, » происходит диссипация энергии в горизонталь, ной плоскости. (Формула изобретения

1. Защитно-регуляционное сооружение, включающее установленную на дне русла у вогнутого берега водопроницаемую буну, отличающееся тем, что, с целью повышения эффективности работы за счет увеличения степени рассеивания энергии потока воды, буна составлена из дугообразных в плане, примыкающих друг к другу боковыми сторонами и соединенных между собой рассеивателей энергии потока воды, выполненных в виде ряда горизонтально установленных торообразных элементов, размещенного на нем ряда вертикально установленных поперечных торообразных элементов и наклонных торообразных элементов, опирающихся на концевые вертикально установленные торообразные элементы под углом

15 — -75 к горизонтально установленным торообразным элементам.

2. Сооружение по п. 1, отличающееся тем, что в качестве торообразных элементов использованы утилизированные автопокрышки.
