Оградительное сооружение на слабых грунтах основания

Оградительное сооружение на слабых грунтах основания

Иллюстрации

Показать все

Реферат



Изобретение относится к гидротехническому строительству и может быть использовано для ограждения морских, речных и озерных акваторий от проникновения волн. Цель изобретения - улучшение стабилизации сооружения путем уменьшения его осадок, снижение стоимости и сокраш,ение сроков строительства. Сооружение включает волнозащитную конструкцию 1 и фундамент 2, на котором она установлена. Фундамент по обе стороны снабжен жестко присоединенными грунтонепроницаемыми емкостями 4, наполненными водой. Высота емкостей на 10-15% больше глубины заложения их подошвы в грунт основания на дне водоема. Вес всего сооружения выполнен с превышением веса грунта, вытесненного заглубленными ниже уровня дна элементами конструкций не более чем на 10-20% с учетом взвешиваюндего воздействия воды. Использование сооружения для условий строительства на слабых грунтах основания исключает необходимость чрезмерного заглубления фундаментных и других несущих конструкций для достижения ими глубины залегания прочных грунтов. 1 ил. (Л ТТ оэ сд 4 ОС ОС

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (su 4 E 02 В 3/06

ВСЕСИЛЬНАЯ

)3,,Б

И(% ЯЯСТВъ Р

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4064942/29-15 (22) 11.03.86 (46) 07.12.87. Бюл. ¹ 45 (72) Н. Д. Ключарев (53) 627.7 (088.8) (56) Новые облегченные конструкции оградительных сооружений морских портов.

Обзор литературы. М.; Союзморниипроект, 1965, с. 1."-., рис. 1!.

Авторское свидетельство СССР

¹ 481666, кл. Е 02 В 3/06, 1973. (54) ОГРАДИТЕЛЪНОЕ СООРУЖЕНИЕ

НА СЛАБЫХ ГРУНТАХ ОСНОВАНИЯ (57) Изобретение относится к гидротехническому строительству и может быть использовано для ограждения морских, речных и озерных акваторий от проникновения волн. Цель изобретения — улучшение стабилизации сооружения путем уменьшения его осадок, снижение стоимос„„Я0„„1357488 А1 ти и сокращение сроков строительства.

Сооружение включает волнозащитную конструкцию 1 и фундамент 2, на котором она установлена. Фундамент по обе стороны снабжен жестко присоединенными грунтонепроницаемыми емкостями 4, наполненными водой. Высота емкостей на 10 — 15% больше глубины заложения их подошвы в грунт основания на дне водоема. Вес всего сооружения выполнен с превышением веса грунта, вытесненного заглубленными ниже уровня дна элементами конструкций не более чем на 10 — 20% с учетом взвешивающего воздействия воды. Использование сооружения для условий строительства на слабых грунтах основания исключает необходимость черезмерного заглубления фундаментных и других несущих конструкций для достижения ими глубины залегания прочных грунтов. 1 ил.

1357488

Составитель В. Казаков

Техред И. Верес Корректор В. Бутяга

Тираж 607 Подписное

Редактор A. Козориз

Заказ 5483, 26

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

118035, Москва, K — 35, Раушская наб., д. 4!5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к гидротехническому строительству и может быть использовано для ограждения морских, речных и озерных экваторий от проникновения волн.

Цель изобретени — улучшение стабилизации сооружения путем у меньшения его осадок, снижение стоимости и сокращение сроков строительства.

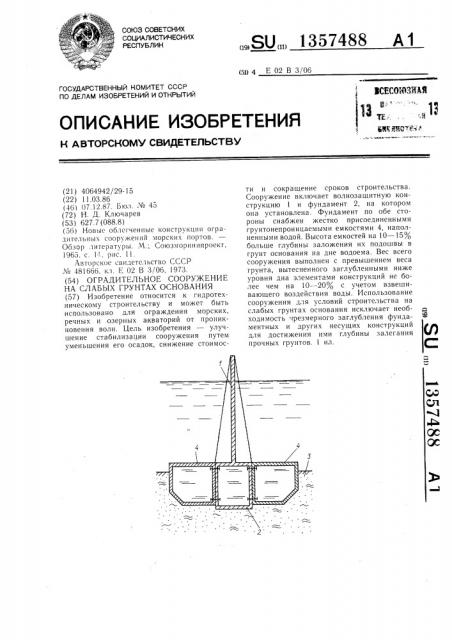

На чертеже изображено оградительное сооружение, поперечный разрез.

Оградительное сооружение на слабых грунтах содержит волнозащитную конструкцию 1 и фундамент 2, на котором она установлена, заглубленный в слабый грунт основания 3. По обе стороны к фундаменту 2 жестко присоединены грунтонепроницаемые емкости 4, заполненные водой и возвышающиеся над поверхностью дна водоема на величину не менее 5 — 20о их полной высоты. При это вес грунта ос- 20 нования 3, вытесненный фундаментом 2 и емкостями 4, составляет не менее 80 — 90оО веса всего оградительного сооружения с учетом взвешивающего воздействия воды.

Оградительное сооружение работает следующим образом.

Наполненные водой грунтонепроницаемые емкости 4, жестко присоединенные к фундаменту 2 и заглубленные B слабые грунты основания 3, легче, чем вытесненный ими слабый грунт. Это обеспечивает своеобразную плавучесть всего сооружения в слабом грунте основания 3, поскольку габариты емкостей назначены из усло вия обеспечения соотношения веса всего сооружения и веса вытесненного им грунта как 1: (0,8 — 0,9) . Возвышение емкостей над поверхностью дна водоема на 0,15 — 0,20 их полной высоты обеспечивает дополнительный запас плавучести сооружения в грунте, так как при возможном увеличении его вертикальных осадок выталкивающая сила грунта увеличивается и предотвращает указанные осадки.

Формула изобретения

Оградительное сооружение на слабых грунтах основания, включающее волнозащитную конструкцию, отличающееся тем, что, с целью улучшения стабилизации сооружения путем уменьшения его осадок, снижения стоимости и сокращения сроков строительства, фундамент по обе стороны снабжен жестко присоединенными грунтонепроницаемыми емкостями, наполненными водой, причем днища фундамента и емкости расположены на разных уровнях относительно поверхности дна водоема и заглублены в пределах слабых грунтов основания.
