Канал

Канал

Иллюстрации

Показать все

Реферат

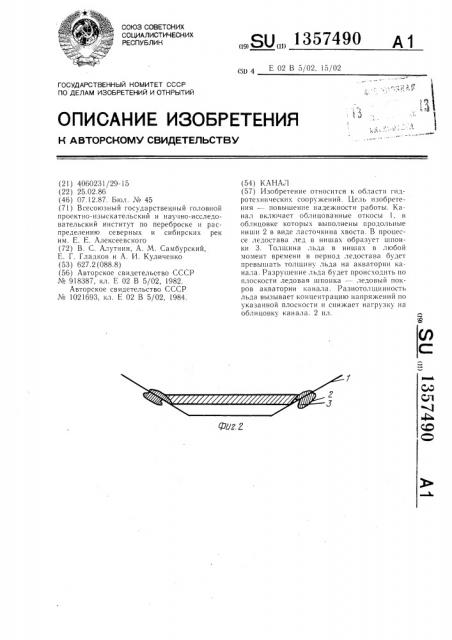

Изобретение относится к области гидротехнических сооружений. Цель изобретения - повышение надежности работы. Канал включает облицованные откосы 1, в облицовке которых выполнены продольные ниши 2 в виде ласточкина хвоста. В процессе ледостава лед в нишах образует шпонки 3. Толщина льда в нишах в любой момент времени в период ледостава будет превышать толщину льда на акватории канала . Разрушение льда будет происходить ио плоскости ледовая шпонка - ледовый покров акватории канала. Разнотолщинность льда вызывает концентрацию напряжений по указанной плоскости и снижает нагрузку на облицовку канала. 2 ил. (О У//////////////////////Л ///////////////Л (риг. 2. СО сд 4:; со

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

Е 02 В 5/02, !5/02!

1, cf

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4060231/29-15 (22) 25.02.86 (46) 07.12.87. Бюл. ¹ 45 (71) Всесоюзный государственный головной проектно-изыскательский и научно-исследовательский институт по переброске и распределению северных и сибирских рек им. Е. Е. Алексеевского (72) В. С. Алутнин, А. М. Самбурский, E. Г. Гладков и А. И. Куличенко (53) 627.2 (088.8) (56) Авторское свидетельство СССР № 918387, кл. E 02 В 5/02, 1982.

Авторское свидетельство СССР

¹ 1021693, кл. Е 02 В 5/02, 1984.

„„SU„„1357490 А 1 (54) КАНАЛ (57) Изобретение относится к области гидротехнических сооружений. Цель изобретения — повышение надежности работы. Канал включает облицованные откосы 1, в облицовке которых выполнены продольные ниши 2 в виде ласточкина хвоста. В процессе ледостава лед в нишах образует шпонки 3. Толщина льда в нишах в любой момент времени в период ледостава будет превышать толщину льда на акватории канала. Разрушение льда будет происхо.lèòü по плоскости ледовая шпонка — ледовый покров акватории канала. Разнотолщинность льда вызывает концентрацию напряжений по указанной плоскости и снижает нагрузку на облицовку канала. 2 ил.

1357490

Изобретение относится к гидротехническому строительству, в частности к конструкциям каналов, снижающим воздействие динамических ледовых и волновых нагрузок на откосы канала и гидротехнические со- 5 оружения на нем.

Цель изобретения — повышение надежности работы за счет снижения динамических ледовых нагрузок на откосы. сравнению с толщиной ледового покрова канала, частичного экранирования ее от солнечной радиации (так как выполнена в форме ласточкина хвоста) вызывает разновременность таяния льда в ней и ледовом покрове, следствием чего является начало ледохода по акватории канала при сохранности ледовой шпонки 3. По этой причине динамические воздействия от ледовых полей или отдельных льдин будут восприниматься вначале ледовой шпонкой с перераспределением сосредоточенных нагрузок на облицовку по площади шпонки, при этом увеличение площади составит, например, для шпанки в форме шара при R = сопЫ в

4л раза.

Эффект сни>кения ледовых нагрузок на облицованные откосы определяется релаксацией сопряжений в самой ледовой шпонке, которая в общем видс. подчиняется зависимости

20 о — — о„е, где о,— о„—

Формула изобретения

Канал, включающий облицованные откосы с продольными нишами в них на уровне ледостава, отличающийся тем, что, с цельк> повышения надежности работы за счет снижения динамических ледовых нагрузок на откосы, продольные ниши выполнены в виде ласточкина хвоста.

На фиг. 1 изображен предлагаемый канал до ледостава; на фиг. 2 — то же, после ледостава.

Канал включает облицованные откосы 1, продольные ниши 2 в облицовке которого выполнены в форме ласточкина хвоста.

Канал работает следующим образом.

При эксплуатации канала ниши 2, выполненные в форме ласточкина. хвоста на уровне формирования ледостава под прямым углом к плоскости откоса или углом, меньшим угла его заложения, частично заполнены водой. При ледоставе лед вначале будет образован в нишах, так как в них меныпие возму. щения воды и ее глубина.

Лед в нишах, образующий шпонки 3 в процессе ледостава, растет таким образом, что толщина его в зоне облицовки в каждый момент времени превышает толщину льда на акватории канала, даже в оттепели, поскоlbКо разруlllcHIIc льда наиболее вероятно будет происходить до плоскости ледовая шпонка — — ледовый покров акватории канала (разнотолп1инность льда вызывает концентрацию напряжений по этой плоскости) с последующим увеличением толщины льда ледовой шпонки 3 при пони>кении температуры среды.

Перед началом ледохода ледовая шпонка 3 вследствие ее большей толщины по напря>кение в момент времени начальное напряжение; основание нату ральных логарифмов; коэффициент, зависящий от температуры льда.

Составитель В. Казаков

Редактор А. Козориз Гекред И. Верее Корректор В. Бутяга

Заказ 5483,26 1ираж 607 Подписное

ВНИИПИ Гос>царстве»»огu комитета СС(:Р но дсдагя изобретений и огкрытий! 13!)35, Москва, Ж 35, Ра> инская наб., д, 4!5 (1роизводствеино-иодиграфиясскос предприятие, г. Ужгород. Уги 11росктная, 4
