Реферат



Устройство для линейных измерений относится к области измерительной техники и .может быть использовано для линейных измерений в труднодоступных местах. Целью изобретения является обеспечение возможности линейных измерений в труднодоступных местах за счет выполнения корпуса 1 и передающего элемента 4 гибкими и снабжения устройства пружинами 9 и 10 разной жесткости для натяжения передающего элемента 4. Устройство вводится губками 7 и 8 в труднодоступное место объекта из.мерения. Неподвижная губка 7 устанавливается на деталь 13. При измерении нажатием кнонки 11 передающий элемент 4 вместе с подвижной губкой 8 перемещается до соприкосновения с деталью 14 и отсчетный узел 5 покажет величину взаимного смещения деталей 13 и 14. 2 ил. (Л 00 сд о: оо ий

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„gg„„1357684

А1

»4 G 01 в 5/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHQMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3912940/25-28 (22) !9.06.85 (46) 07.12.87. Бюл. № 45 (71) Челябинский институт механизации и электрификации сельского хозяйства (72) Г. С. Игнатьев, И. А. Кужильский и Н. Н. Куфтырев (53) 531.717 (088.8) (56) Авторское свидетельство СССР № 221324, кл. G 01 В 3/22, 1964. (54) УСТРОЙСТВО ДЛЯ ЛИНЕЙНЫХ ИЗМЕРЕНИИ (57) Устройство для линейных измерений относится к области измерительной техники и может быть использовано для линейных измерений в труднодоступных местах. Целью изобретения является обеспечение возможности линейны.; измерений в труднодост nHbIx местах за счет выполнения корпуса 1 и передающего элемента 4 гибкими и снабжения устройства пружинами 9 и 10 разной жесткости для натяжения передающего элемента 4. Устройство вводится губками 7 и 8 в труднодоступное место об.ьекта измерения.

Неподвижная губка 7 устанавливается на деталь 13. При измерении нажатием кнопки 11 передающий элемент 4 вместе с подвижной губкой 8 перемещается до соприкосновения с деталью 14 и отсчетный узел 5 покажет величину взаимного смещения деталей 13 и 14. 2 ил.

1357684 фиг.2

Составитель И. Ефимов

Редактор Г. Гербер Техред И. Верес Корректор И. Эрдейи

Заказ 5496„36 Тираж 677 Г!одписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, >К вЂ” 35, Раушская наб., д. 4!5

Пропзводственпo-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к измерительной технике и может быть использовано для линейных измерений в труднодоступных местах.

Целью изобретения является обеспечение возможности линейных измерений в труд-нодоступных местах.

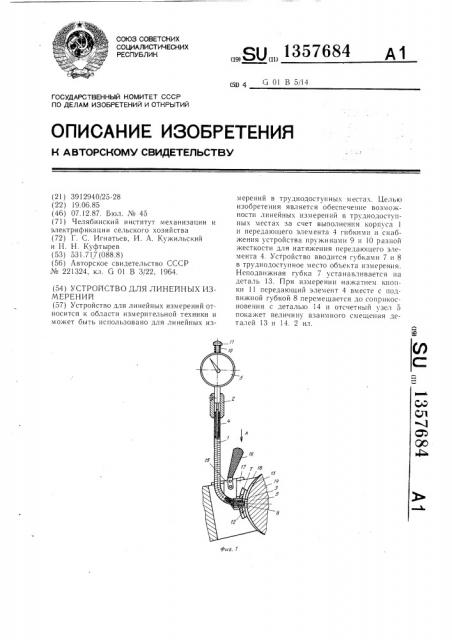

На фиг. 1 изображено устройство для линейных измерений применительно к определению величины взаимного смещения ба10 лансиров каретки подвески гусеничного трактора; на фиг. 2 — вид Л на фиг. 1.

Устройство содержит корпус, выполненный в виде витой стальной оболочки 1, имеющей с одного конца муфту 2, а с другого конца 3, гибкий передаю- 15 щий элемент 4, выполненный в виде стального троса, установленного в корпусе 1.

Корпус отсчетного узла 5 соединен посредством муфты 2 с корпусом 1, а измерительный стержень отсчетного узла 5 соединен с передающим элементом 4. На корпусе за20 креплена через наконечник 3 с помощью винта 6 неподвижная губка 7, а на передающем элементе 4 подви>кная убка 8. На торцах передаюшег0 элемента 4 размещены пружины 9 и 10 разной жесткости для натяжения передающего элемента 4.

Для обеспечения возврата подвижной губки 8 в исходное нулевое положение пружина 10 выполнена с большей жесткостью, чем пружина 9. На выходном конце измерительного стержня отсчетного узла 5 установ30 лена кнопка 11. Для фиксирования положения неподвижной губки 7 с базовой плоскостью 12 и подви>кной губки 8 относительно деталей 13 и 14, взаимное смешение которых необходимо замерить, устройство снаб- З

>кено установочной губкой 15 и рукояткой 16.

При этом ось симметрии базовой поверхности 12 неподвижной губки 7 смещена отно2 сительно оси подвижной губки 8. Неподвижная губка 7 закреплена с возможностью замены на любую другую для обеспечения широкой универсальности устройства.

Устройство работает следующим образом.

В исходном состоянии устройство, удерживаемое за рукоятку 16 и отсчетный узел

5, вводится измерительными губками 7 и 8 в труднодоступное место объекта измерения.

Неподвижная губка 7 устанавливается своей базовой поверхностью 12 на деталь 13, а установочная губка 15, располагаясь по поверхностям 17 и 18 об.ьекта испытаний, фиксирует положение неподвижной губки 7.

Корпус 1 и передающий элемент 4 изгибаются при этом соответственно имеющемуся пазу для доступа к деталям 13 и 14.

При измерении нажатием кнопки 11 передающий элемент 4 вместе с подвижной губкой 8 перемешаются до соприкосновения с деталью 14, при этом отсчетный узел 5 фиксирует величину взаимного смещения деталей 13 и 14.

Формула изобретения

Устройство для линейных измерений, содержащее корпус, закрепленную на его конце неподвижную губку, установленный в кор-. пусе передающий элемент с закрепленной на нем подвижной губкой, и отсчетный узел, соединенный с передающим элементом, отличаюи1ееея тем, что, с целью обеспечения возможности линейных измерений в труднодоступных местах, корпус и передающий элемент выполнены гибкими, а устройство снабжено размещенными на торцах передающего элемента пружинами разной жесткости, одна из которых предназначена для взаимодействия с подвижной губкой, а другая— с отсчетным узлом.
