Рентгеновская камера -монохроматор

Рентгеновская камера -монохроматор

Иллюстрации

Показать все

Реферат



Изобретение относится к области исследования материалов с помощью рентгеновского излучения и может быть использовано в научном приборостроении . Цель ,- повьшение производительности . В рентгеновской камере-монохроматоре, содержащей подставку , цилиндрическую кассету, коллиматор и ловушку, установленные на кассете, гониометрическую головку, ось вращения которой совпадает с осью кассеты, кристалл-монохроматор смонтирован на выходном конце коллиматора , установленного с возможностью перемещения в плоскости, перпендикулярной оси кассеты, и снабженного ловушкой первичного пучка, выполненной в виде съемного глухого колпачка с отверстием в боковой стенке для выхода монохроматического пучка, причем ось коллиматора не пересекает оси кассеты. Кристаллмонохроматор может быть выполнен асимметрично-концентрирующим и установлен в ловушке первичного пучка. 1 з.п. ф-лы, 4 ил, с

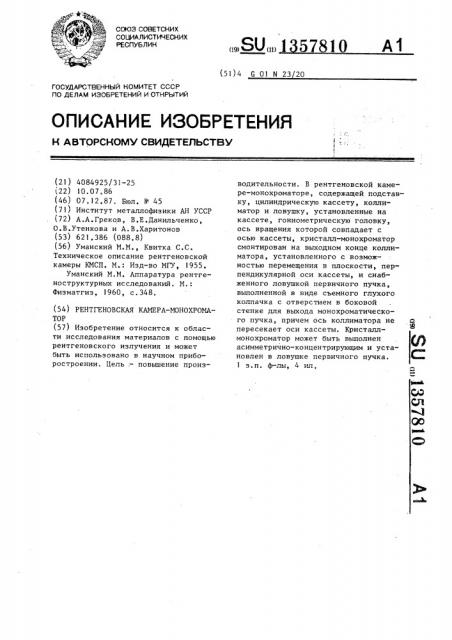

СОЮЗ СО8ЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

SU»1 57810

А1 (51) 4 G О! и 23/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4084925/31-25 (22) 10.07.86 (46) 07.12.87. Бюл. Р 45 (71) Институт металлофизики АН УССР (72) А.А.Греков, В.Е.Данильченко, О.В.Утенкова и А.В.Харитонов (53) 621.386 (088.8) (56) Уманский N.È., Квитка С.С.

Техническое описание рентгеновской камеры КМСП. M. Изд-во МГУ, 1955.

Уманский M.М. Аппаратура рентгеноструктурных исследований. М.:

Физматгиз, 1960, с.348. (54) РЕНТГЕНОВСКАЯ КАМЕРА-МОНОХРОМАТОР (57) Изобретение относится к области исследования материалов с помощью рентгеновского излучения и может быть использовано в научном приборостроении. Цель,- повышение производительности. В рентгеновской камере-монохроматоре, содержащей подставку, цилиндрическую кассету, коллиматор и ловушку, установленные на кассете, гониометрическую головку, ось вращения которой совпадает с осью кассеты, кристалл-монохроматор смонтирован на выходном конце коллиматора, установленного с возможностью перемещения в плоскости, перпендикулярной оси кассеты, и снабженного ловушкой первичного пучка, выполненной в виде съемного глухого колпачка с отверстием в боковой стенке для выхода монохроматического пучка, причем ось коллиматора не пересекает оси кассеты. Кристаллмонохроматор может быть выполнен асимметрично-концентрирующим и установлен в ловушке первичного пучка.

1 з п. ф лы, 4 ил, 13578:0

Изобретение относится к области исследования материалов с помощью рентгеновского излучения и может быть использовано в научном приборостроении.

Цель изобретения — повышение производительности эа счет сокращения времени экспозиции.

На фиг.1 схематически показана конструкция рентгеновской камерымонохроматора; на фиг.2 — то же, вид сверху; на фиг.3 — коллиматор, сечение по оси горизонтальной плоскостью; на фиг.4 — вариант установки асимметрично-концентрирующего кристалла-монохроматора в ловушке первичного пучка.

Камера состоит из подставки и привода (не показаны), цилиндрической кассеты 1, на котсрой установлены коллиматор 2, ловушка 3, ось которой перпендикулярна оси вращения гониометрической головки 1не показана), и конверт с рентгеновской пленкой 4. На выходе коллиматора 2 на двух диаметрально размещенных винтах 5 закреплен кристаллодержатель 6, выполненный с возможностью поворота в различные фиксируемые положения. Свободу перемещения кристаллодержателя 6 ограничивают пружинные шайбы (не показаны), установленные Ilа винтах э.

В кристаллодержателе 6 закрепля— ется рамка 7 с установленным в ней кристаллом-монсхромгтором 8. KQHструкция коллиматора 2 позволяет использовать кристаллы-монсхроматоРы,работающие как на отражение, так и на пропускание, На фиг.3 показан пример использования монохроматора на пропускание. Кристалл-монохрома— тор 8 установлен таким образом, что его ось вращения перпендикулярна нормали к отражающей плоскости кристал— ла-монохроматора 8 и оси ксллиматсра 2.

Коллиматор 2 снабжен ловушкой пер вичного пучка, выполненной в виде съемного глухого колпачка, состоящей из корпуса 9, свинцового экрана !О и втулки 11. В корпусе 9 выполнено отверстие для выпуска отражен.-:ого монохроматического пучка, Интснсивность отраженного пучка можно повысить, устанавливая в корпусе 9 сменный асимметрично-концентрирующий кристалл-монохроматор 12. Для провецення рентгеносъе1ск с использованием излучения различной длины волн ксллнматср 2 долж и устанавливаться с воэможностью Ileремешения в плоскости, перпендику.1ярной оси вращения гониометрической . оловки.

Рентгеновская камера-монохроматор работает следующим образом.

Первичный рентгеновский пучок

-.1рсходит через ко;1лиматор 2 и попадает на кристалл-монохроматор 8, установленный таким образом, чтобы

=го отражающая пл1.скость находилась 15 в отражающем положении. При этом характеристическое излучение отражается и первичный ренггеновский пучок делится на два пу 1ка — прошедший первичный и отраженный монохроматичес20 кий. Прошедший первичный пучок непосредственнс эа кристаллом-монохроматором 8 перехватьп ается ловушкой и поглощается экранс м 10, а отраженный монохроматвческий пучок распространяется под углом 2 9 к оси коллиматора 2, где 8 — брэг говский угол отражающей плоскости кристалла-монохроматора, выходит в отверстие корпуса 9,. попадает на образец, ось вращения

ЗО которого ссв1тадае-1 с осью вращения гснисметрическсй головки, и эа образцом перехватывается ловушкой 3.

?того добиваются : — а счет смещения коллнматсра б тгк м образом, чтобы с1сь его составля?1г угол 2 б с осью ловушки 3, не пере секая llpH этом оси вращения гонисметрической головки.

Дифракционнгя картина рассеянно40 го образцом иэлучения фиксируется

Фотопле.1?кой

Фор мул аиэобретения !.Рентгеновская камера-монохроматср содержащая подставку, цилиндрическую кассету, ко. 1лиматор и ловушку, установленные .-а кассете, гониоYетрическую головку, ось вращения кстсрси ссвэацает с осью кассеты, кристалл †мснохромат, закрепленный в кристгл-lo,i;ep, те-1е,, с т л и ч а юш а я с я тем„ что, с целью повышения производи гельнссти, кристаллмснохрсматср ны:o?п?ен сменным и

55 смонтирован на выходном конце коллиматсра„ установленного с воэмож."остью г:еремешения в плоскости, перпендикулярной оси кассеты, и снаб— женного ловушкой первичного пучка, выполненной в виде съемного глухого колпачка с отверстием в боковой стенке для выхода монохроматического пучка, причем ось коллиматора не пересекает оси кассеты.

2. Камера-монохроматор по п.1, отличающаяся тем, что кристалл-монохроматор выполнен асим5 метрично концентрирующим и установлен в ловушке первичного пучка. фи8. i

1357810

Составитель О.Алепко-Ожевский

Техред y(, Дидык

Редактор П.Гереши

Корректор A.Çèìoêîñîâ

Заказ 5990/42

Тираж 776

ВНИИПИ 1"осударственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подл ясное

Производственно-полиграфическое предприятие, r.Óæãoðîä, ул.Проектная, 4
